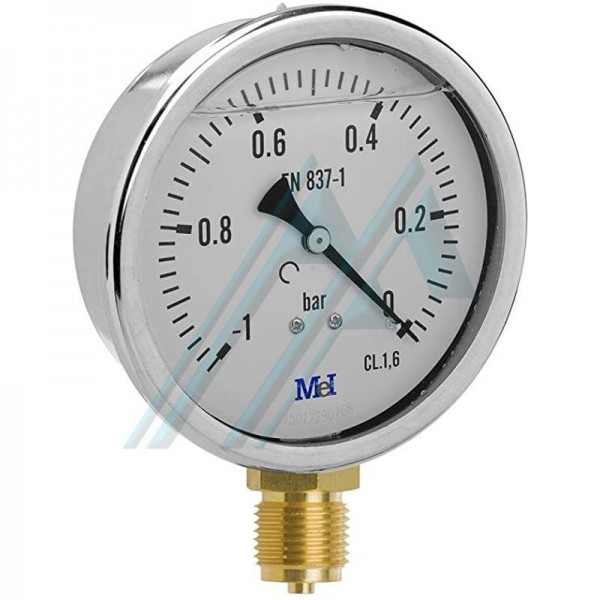

Vakuummeter Ø 63 mit Glyzerin von 0 bis -1 Bar vertikal

Konstruktive und funktionelle Merkmale

- Genauigkeit: Klasse 1.6 nach EN 837-1.

- Messbereiche: -1..0 bis 0..600 bar oder jede andere gleichwertige Druck- oder Vakuumeinheit, Normbereiche nach DIN 16 128.

- Umgebungstemperatur: -20...+65 °C.

- Temperatur des Prozessmediums: max. +65 °C.

- Zusätzlicher Fehler, wenn die Temperatur des empfindlichen Elements von 20ºC abweicht. +/- 0,3 % je 10 ºC Abweichung.

Betriebsdruck:

- Statisch max. 75% des V.F.E.

- Schwankend: 2/3 des V.F.E.

- Vorübergehender Überdruck: +25% für Skalen unter oder gleich 100 bar, +15% für über 100 bar.

- Schutzart: IP 65 nach IEC 529.

- Prozessanschluss: Messing Material.

- C-Rohrfeder aus Phosphorbronze für Skalen ≤ 40 bar, Spiralfeder für Skalen > 40 bar.

Spirale für Skalen > 40 bar.

- Gehäuse: AISI 304.

- Verschlußring: geflanscht, aus AISI 304.

- Schauglas: 4 mm starker transparenter Kunststoff.

- Mechanismus: Messing.

- Zeiger: schwarz lackiertes Aluminium.
