-すべてのROTEX©はブラインドで穴なしで提供されます。

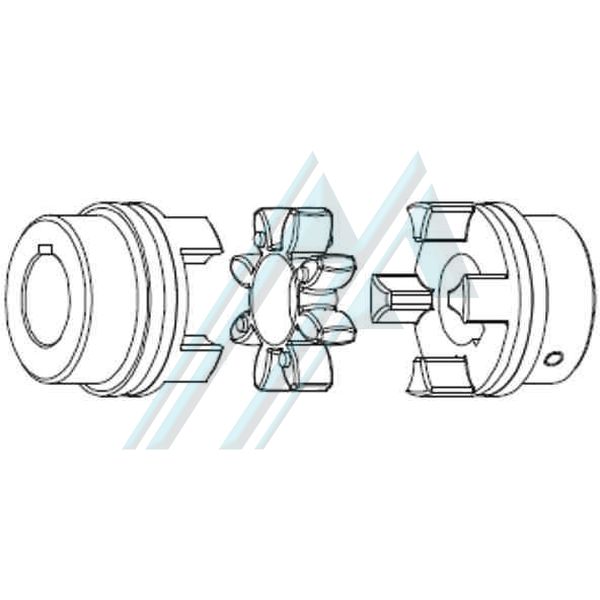

-中間部材が曲げ応力をサポートし、早期摩耗しやすい他のフレキシブルカップリングとは異なり、ROTEX©カップリングのフレキシブル歯のみがこの圧力にさらされます。これは、各歯がより高い負荷に耐えるという追加の利点を提供します。エラストマーは過度の負荷と速度で変形します。拡張のために十分なスペースを残しておく必要があります(右の図を参照)。
-任意のサイズのROTEX©カップリングでの最大ねじれ角は5ºで、垂直または水平に取り付けることができます。
![]() |
|
サイズ | コンポーネント | スター(ピース2) | |||
92 Sh A(黄色) | 98 Sh A(赤) | 64 Sh D(緑) | |||
65 | 1 | 625 | 940 | 1175 | |
1 B | |||||
寸法(mm) | |||||||||||
穴d(最小-最大) | 一般 | ||||||||||
L | l 1: l 2 | そして | B | S | D H | D Z | D Z1 | d H | D | N | |
| 0-80 | 185 | 75 | 35 | 26 | 4.5 | 135 | - | - | 68 | 115 | 47 |
235 | 100 | 135 | - | ||||||||
