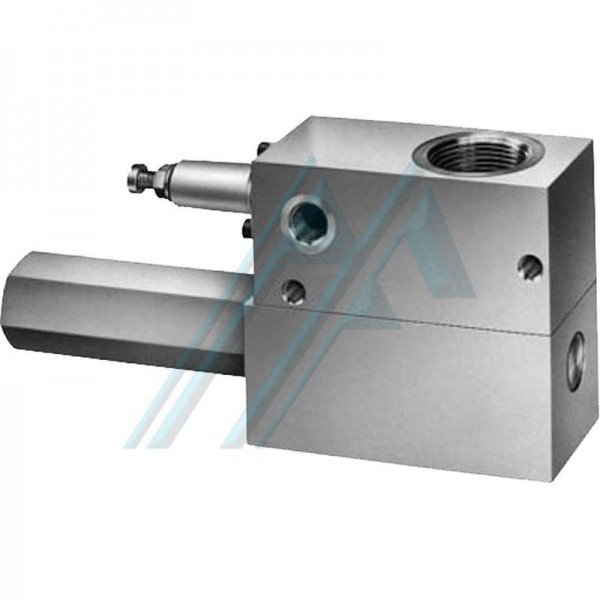

ハイバルブタイプとローバルブタイプNEHAWE

HAWEの高低バルブは、2段ポンプ（高圧/低圧ポンプ）を動力源とする油圧システムで使用されます。 2つのポンプを共通の回路圧力形式に組み合わせ、特定の低圧値に達したときの非加圧循環ステージの低圧スイッチと、2つのポンプが高圧/低圧セットを超えないように保護します値の。それらは、好ましくは油圧シリンダーを制御するために、3/3または4/3方向テールバルブと組み合わせて使用されます。自重または独立したトラバースリターン（リターンスプリング）を備えたボトムラムプレスまたは単動油圧シリンダーは、パンフレット7150に従って、CRユニットからのスイッチによって便利に制御されます。

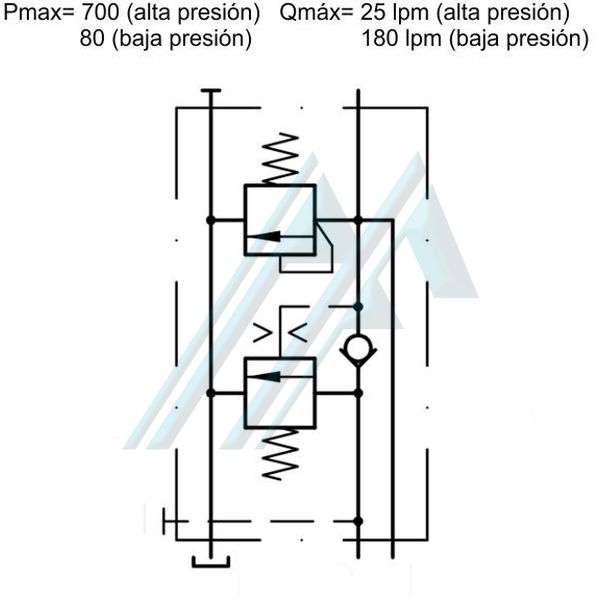

設計：ボールタイプのシートとピストン圧力制限バルブを組み込んだボールタイプのシートチェックバルブの組み合わせ。

パイプ接続：HPおよびUn：シリーズSスレッドパイプ接続DIN 2353 / ISO8434-1。

NP e R：Lシリーズネジ付きパイプ接続、DIN 2353 / ISO8434-。

取り付け位置：任意

流体圧力：DIN 51524パート1/3に準拠した油圧オイル：DIN51519に準拠したISOVG 10〜68。粘度制限：最小。約4、最大約1500 mm2 / s、オプション操作約。 10 ... 500 mm2 / s。また、HEPG（ポリアルキレングリコール）およびHEES（Synthesizer。Ester）タイプの、最大約1℃の動作温度での圧力劣化にも適しています。 + 70°C。温度：周囲：約-40 ... + 80°C;流体：-25 ... + 80°C;粘度範囲に注意してください！起動時の許容温度：-40°C（粘度開始メモ！）、次の操作のために使用温度は少なくとも20K高くなります。生物学的分解性圧力流体：メーカーの仕様に注意してください。 + 70°C以下のシーリング材との適合性を検討する。

後部圧力調整

圧力計で圧力を確認せずに、圧力設定をその後調整しないでください。スピンドル構成の1回転あたりまたは長さ1ミリメートルあたりの圧力設定値は、目的の操作位置の大まかな目安を示すための概算値にすぎません。注意：低圧切り替え回路を完全に動作させるには、高圧設定が常に低圧設定より高くなければならないことに注意してください。これは、たとえば、油圧設備が最初に計画された高圧で動作しない場合にも当てはまります。低圧設定を調整する前に、必ず圧力計で高圧設定をチェックして、低圧設定を超えていることを確認してください。
