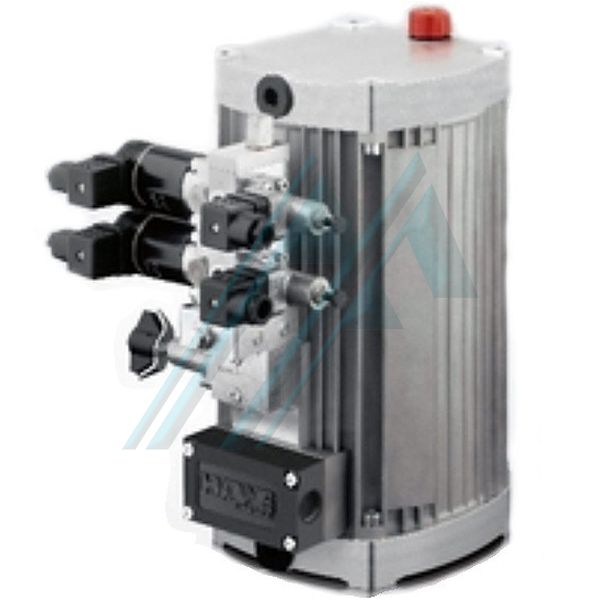

Kompaktes Steuergerät Typ KA und KAW HAWE

PRODUKTBESCHREIBUNG

Kompaktkraftwerke gehören zur Gruppe der Hydraulikkraftwerke. Diese zeichnen sich durch eine sehr kompakte Bauweise aus, da die Elektromotorwelle gleichzeitig die Pumpenwelle ist.

Das anschlussfertige Kompaktsteuergerät KA und KAW enthält einen Elektromotor, der mit Öl betrieben wird. Der Stator ist fest mit dem Gehäuse (Tank) verbunden. Das kompakte Steuergerät ist für Hydrauliksysteme mit den Betriebsarten S2, S3 oder S6 geeignet. Die Wärme wird durch Oberflächenkonvektion abgeführt, sodass normalerweise kein externer Kühler erforderlich ist.

In Systemen, die einer hohen Belastung ausgesetzt sind, kann optional ein externer Lüfter im Gehäuse montiert werden, der eine zusätzliche Wärmeableitung ermöglicht. Ein separater Motor treibt den Lüfter unabhängig vom Pumpenmotor an. Typ KA enthält einen Drehstrommotor, während Typ KAW einen Wechselstrommotor hat. Die kompakte Steuereinheit KA und KAW ist in vertikaler oder horizontaler Ausführung erhältlich. Der Tank kann durch Module erweitert werden, so dass unterschiedliche Mengen an Nutzöl möglich sind. Es besteht die Wahl zwischen Einkreis- oder Zweikreissystemen. Als Hydraulikpumpe wird eine Radialkolbenpumpe oder eine externe Zahnradpumpe verwendet.

Die KA- und KAW-Kompaktsteuerung dient als sehr kompakte Systemsteuerung und ermöglicht die direkte Montage von Anschlussblöcken und Ventilblöcken.

EIGENSCHAFTEN UND VORTEILE:

- Zusätzlicher externer Lüfter zur Maximierung der Leistung.

- Nutz- und Füllkapazität können durch modulare Tankerweiterungen flexibel erweitert werden.

- Lange Lebensdauer und hohe Zuverlässigkeit durch den Einsatz von Radialkolbenpumpen.

- Dank der geringeren Ölfüllung und der einfachen Entfernung sowie der geringeren Kosten für Hydraulikflüssigkeit wird die Umwelt geschont.

- Auswahl an Ventilen und Zubehör, die speziell aus dem modularen System entwickelt wurden.

- Optionale vertikale oder horizontale Montage.

- Maximaler Wirkungsgrad dank geringer Ölmotorkühlung, direkter Kraftübertragung und ausgefeilter Wärmeableitung.

ANWENDUNGSBEREICHE:

- Brems- und Rotoreinstellmodule in Windkraftanlagen.

- Spannsysteme in Werkzeugmaschinen und Geräten.

- Drehmomentschlüssel.

- Nieten und Crimps.

- Drückt.

- Handhabungssysteme.

DATENBLATT:

Klicken Sie auf den folgenden Link, um zu konsultieren:

- Allgemeine Beschreibung.

- Verfügbare Versionen.

- Andere Parameter.

- Gesamtabmessungen

- Anhang.

- Andere Informationen.

TECHNISCHES BLATT HERUNTERLADEN
