Referenz keine Dekompression | Modell | Druck P max. (Pub) | Öffnung | Fließen Q max. (L / min) | Verbindungen | |
A, B. | Z. | |||||
RH3V | RH-3 V. | 500 bar | 0,3 bar | 55 | 1/2 " | 1/4 " |
RH4V | RH-4 V. | 100 | 3/4 " | |||
RH5V | RH-5V | 160 | 1 " |

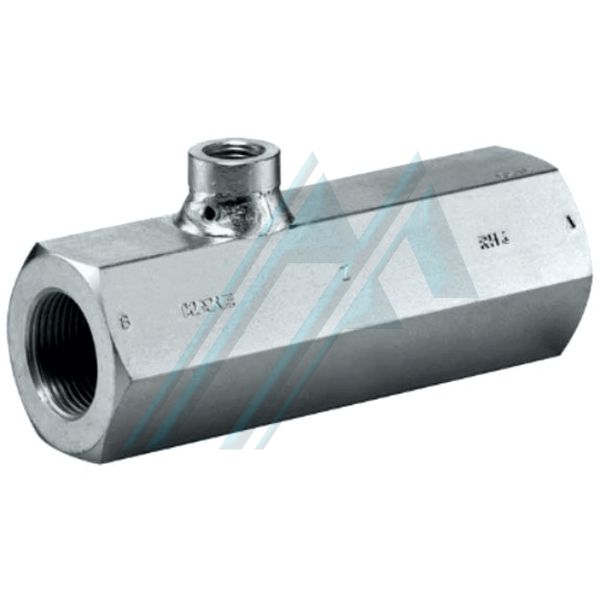

Rückschlagventile mit hydraulischer Freigabe gehören zur Gruppe der Absperrventile. Sie blockieren eine oder beide der hydraulischen Verbraucherleitungen oder dienen als hydraulisch betätigtes Ablass- oder Entlüftungsventil.
Das Rückschlagventil vom Typ RH ist dicht, ohne dass Öl austritt, wenn es geschlossen ist. Es ist mit Dekomprimierung erhältlich. Eine Dekompression unterdrückt die Entspannungsschocks, die auftreten können, wenn der Druck hoch und das Volumen des Verbrauchers hoch ist.
Eigenschaften und Vorteile:
- Drücke bis 700 bar.
- Mit Vorentladung für reibungsloses Schalten.
Anwendungsbereiche:
- Verriegeln des Hydraulikzylinders ohne Öllecks.
ALLGEMEINE DATEN

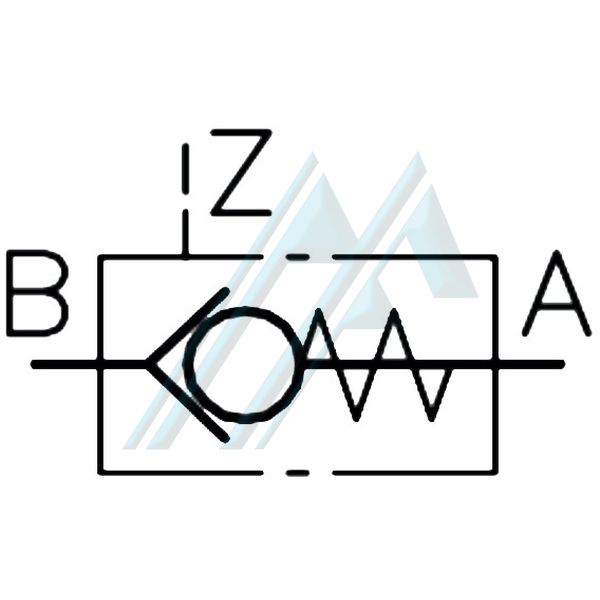

Bezeichnung: Rückschlagventil mit Entriegelung.
Bauart: Federdruckkugelsitzventil, kein Rückgewinnungsöl.
Konstruktive Form: Online-Verbindung.
Material: Stahlkugel für Lager. Stahl; verzinkter Ventilkasten; Gleichgerichtete gehärtete Innenfunktionskomponenten.
Einbaulage: Undeutlich.
Hydraulikflüssigkeit: Hydrauliköl : nach DIN 51524 TEIL 1 -3; iso vg 10 BIS 68 NACH DIN ISO 3448: Viskositätsbereich: min. AC. 4; max.
AC. 1.500 mm 2 / s. Auch geeignet für biologisch abbaubare Hydraulikflüssigkeiten vom Typ HEPG (Polyalkylenglykol) und HEES (synthetischer Ester) bei Betriebstemperaturen bis ca. + 70ºC.
Sauberkeitsklasse : ISO 4406 (21/18/15 ... 19/17/13)
Temperaturen: Umgebungstemperatur: ca. -40 ... + 80ºC, Öl: -25 ... + 80ºC, achten Sie auf den Viskositätsbereich. Es ermöglicht eine Starttemperatur von bis zu -40ºC (Vorsicht
zu Viskositäten), wenn die konstante Endtemperatur im nachfolgenden Betrieb mindestens 20 K höher ist. Biologisch abbaubare Hydraulikflüssigkeiten: Beachten Sie die Daten der
Hersteller. Nicht höher als + 70ºC, wenn die Verträglichkeit der Verbindungen berücksichtigt wird.

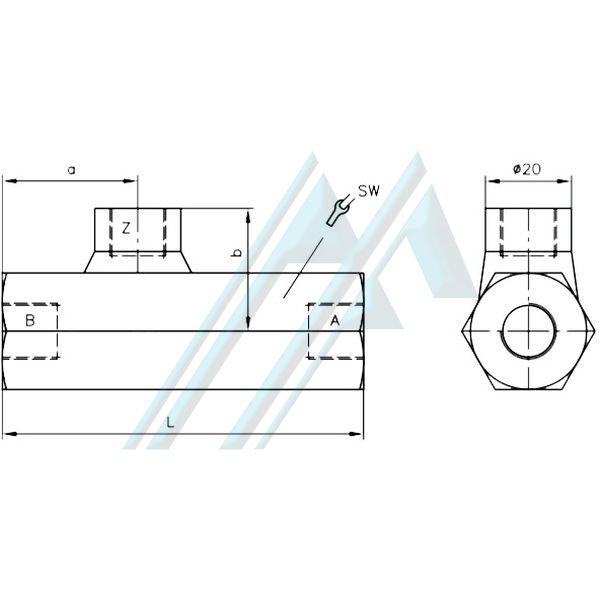

ART | ANSCHLÜSSE | L. | zu | b | SW | |
A, B. | Z. | mm | ||||
RH 3 V. | 1/2 " | 100 | 36.5 | 31 | 32 | |
RH 4 V. | 3/4 " | 1/4 " | 126 | Vier fünf | 35.5 | 41 |
RH 5 V. | 1 " | 143 | 52 | 38 | 46 |
Betriebsart
Mit Dekompression

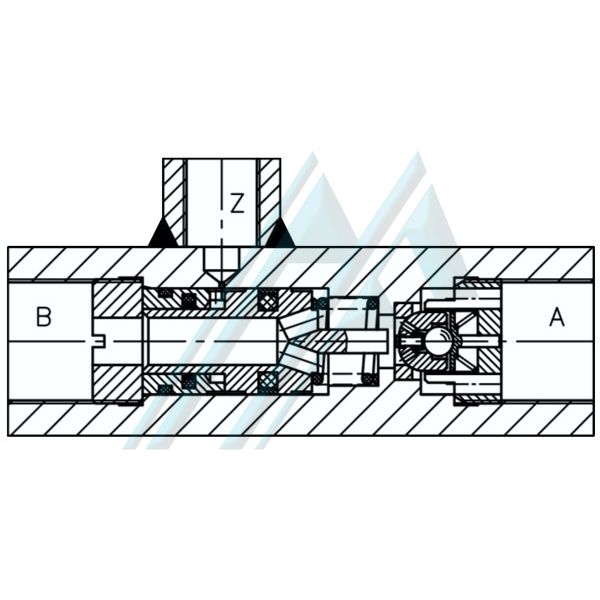

Bei den Dekompressionsversionen gibt es einen kugelförmig geschliffenen Ventilkolben (Tellerventil) mit einem kleinen eingebauten Kugelrückschlagventil anstelle
der Ball. Dieser Kolben öffnet beim Entriegeln bereits vor dem Öffnen mit Kraft und gibt einen Drosselquerschnitt frei. Dies führt zu einer stoßfreien Dekompression des
Verbrauchervolumen. Diese Ventile werden hauptsächlich verwendet, wenn der Betriebsdruck hoch und das Verbrauchervolumen groß ist. Dekompression ist effektiver, wenn
Je niedriger die Öffnungsgeschwindigkeit des Steuerkolbens. Dieser Effekt kann durch zusätzliche Drosselelemente im Steuerrohr verstärkt werden.
