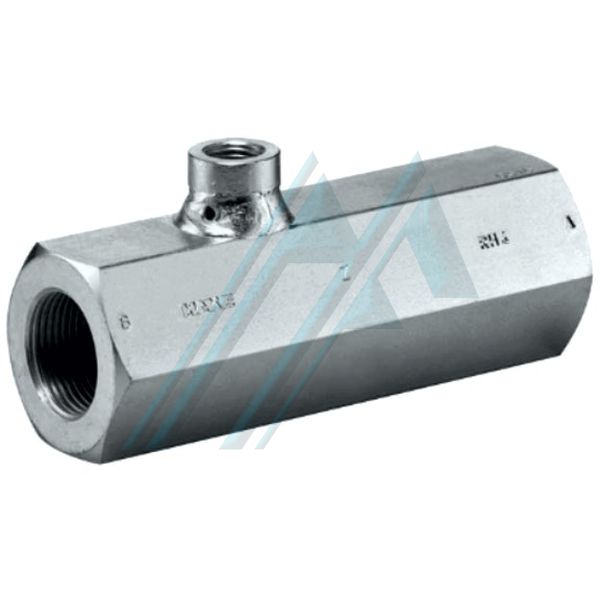

Válvula antirretorno pilotado en línea RH HAWE

Las válvulas antirretorno con desbloqueo hidráulico pertenecen al gupo de las válvulas de bloqueo. Bloquean una o ambas tuberías de consumidor hidráulico o sirven como válvula de vaciado o de venting accionada hidráulicamente.

La válvula antirretorno del tipo RH es estanca sin fugas de aceite cuando está cerrada. Está disponible con descompresión. Una descompresión suprime los golpes de relajación que se pueden producir cuando la presión es alta y el volumen del consumidor es elevado.

Propiedades y ventajas:

- Presiones hasta 700 bar.

- Con descarga previa para conmutación suave.

Ámbitos de aplicación:

- Bloqueo del cilindro hidráulico sin fugas de aceite.

DATOS GENERALES

Denominación: Válvula antirretorno con desbloqueo.

Tipo de construcción: Válvula de asiento de bola sometida a presión de resorte, sin aceite de recuperación.

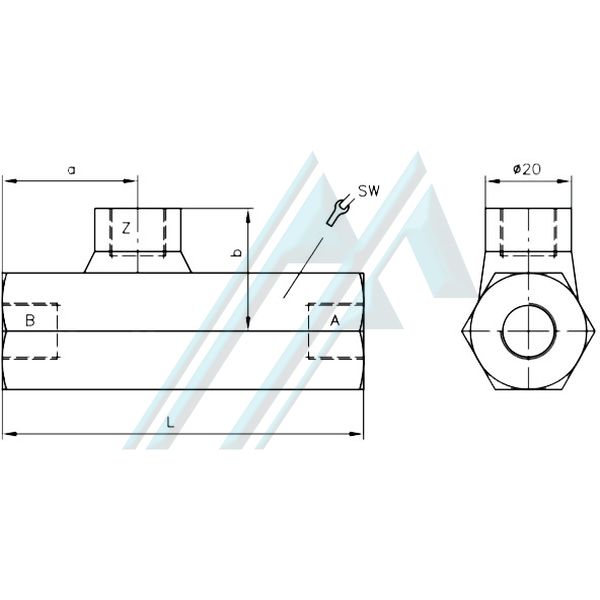

Forma constructiva: Conexión en línea.

Material: Bola de acero para rodamientos. Acero; caja de válvula galvanizada; componentes funcionalesinteriores templados rectificados.

Posición de montaje: Indistinta.

Fluido hidráulico: Aceite hidráulico: de acuerdo con DIN 51524 PARTE 1 -3; iso vg 10 HASTA 68 SEGÚN din iso 3448: Margen de viscosidad: min. ca. 4; máx. ca. 1.500 mm^₂/s. También apropiado para fluidos hidráulicos biodegradables del tipo HEPG (polialquilenglicol) y HEES (éster sintético) a temperaturas de servicio de hasta aprox. +70ºC.

Clase de pureza: ISO 4406 (21/18/15...19/17/13)

Temperaturas: Ambiente: aprox. -40 ... + 80ºC, Aceite: -25 ... +80ºC, prestar atención al margen de viscosidad. Permitira una temperatura de arranque de hasta -40ºC (prestar atención a las viscosidades) cuando la temperatura final constante en el servicio subsiguiente es, como mínimo, superior en 20K. Fluidos hidráulicos biodegradables: Observar los datos del fabricantes. No superior a +70ºC si se tiene en cuenta la compatibilidad de las juntas.

MODO DE FUNCIONAMIENTO

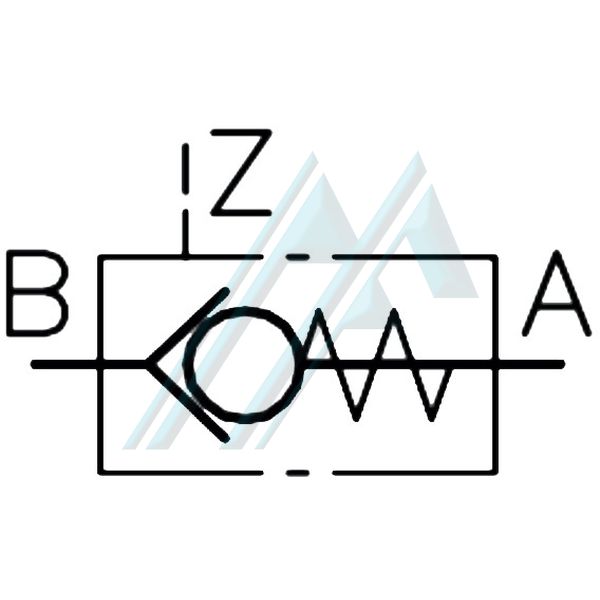

Sin descompresión

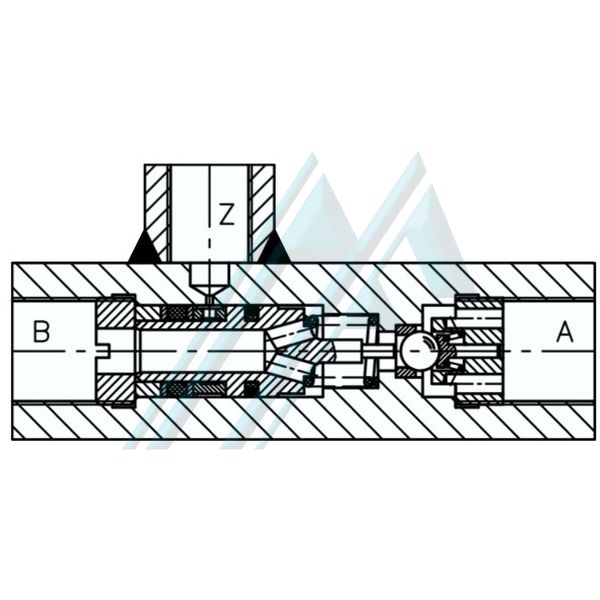

Las versiones sin descompresión tienen una bola como elemento de válvula, la cual libera toda la sección del flujo al desbloquear. Las válvulas son adecuadas para todos los usos más habituales. Un punto de estrangulación en la conexión de control atenúa el movimiento de modulación del pistón de desbloqueo, por lo que se suprimen suficientemente los golpes de presión habituales (golpes de descompresión). Este efecto se puede potenciar con elementos estraguladores adiconales en la tubería de control.

Usos

• Mantener la presión: Protección de una cámara de cilindro sometida a presión contra la pérdida de presión a causa de una fuga del distribuidor pilotado.
• Sujeción de cargas suspendidas: Movimiento seguro al tirar de cargas.
• Descarga de retorno: Manejo de caudales más grandes para un rápido movimiento de cilindro y para la protección contra la sobrecarga de las electroválvulas estancas.
