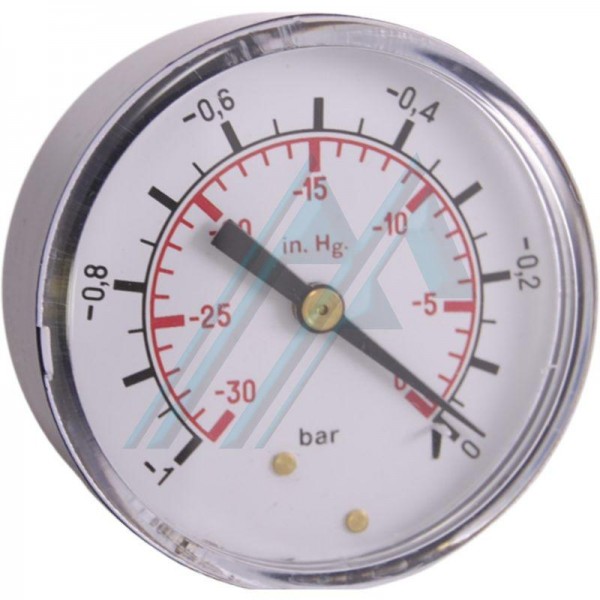

Vacuomètre Ø 63 sec de 0 à -1 Bar en aval

Fiche technique

.

Caractéristiques constructives et fonctionnelles

- Précision : Classe 1.6 selon EN 837-1.

- Gamme de 0 à -1 bar ou toute autre unité équivalente de pression ou de vide, gammes standard selon DIN 16 128.

- Plage de température ambiante : -20...+65 º C.

- Température du fluide de traitement : max. +65°C.

- Erreur supplémentaire lorsque la température de l'élément sensible s'écarte de 20ºC. +/- 0,3 % tous les 10 ºC de variation.

Pression de travail :

- Statique max. 75 % de la V.F.E.

- Fluctuation : 2/3 de la V.F.E.

- Surpression temporaire : +25% pour les échelles inférieures ou égales à 100 bar, +15% pour les échelles supérieures à 100 bar.

- Degré de protection : IP 65 selon IEC 529.

- Raccord process : laiton matériau.

- Ressort tubulaire "C" en bronze phosphoreux pour échelles ≤ 40 bar, spirale pour échelles > 40 bar.

spirale pour échelles > 40 bar.

- Boîtier : AISI 304.

- Anneau de verrouillage : à bride, en AISI 304.

- Voyant : plastique transparent de 4 mm d'épaisseur.

- Mécanisme : laiton.

- Aiguille indicatrice : aluminium laqué noir.
