coude 90° écrou fileté M-18X150 sur tuyau hydraulique Ø 12 extérieur DIN 2353
- Ecrou coudé 90º pour tuyau hydraulique DIN 2353.- Ecrou fileté M-18X150.- Pour tuyau hydraulique Ø 12 extérieur.- Série légère.- Matériau acier forgé.- Traitement antirouille bichromaté.
7,13 €
Coude 90° écrou fileté M-16X150 pour tuyau hydraulique Ø 10 extérieur DIN 2353
- Ecrou coudé 90º pour tuyau hydraulique DIN 2353.- Ecrou fileté M-16X150.- Pour tuyau hydraulique Ø 10 extérieur.- Série légère.- Matériau acier forgé.- Traitement antirouille au bichromate.
7,67 €
Coude 90° écrou fileté M-16X150 pour tuyau hydraulique Ø 8 extérieur DIN 2353
- Ecrou coudé 90º pour tuyau hydraulique DIN 2353.- Ecrou fileté M-16X150.- Pour tuyau hydraulique Ø 8 extérieur.- Série lourde.- Matériau acier forgé.- Traitement antirouille bichromaté.
5,75 €
Coude 90° écrou fileté M-14X150 pour tuyau hydraulique Ø 8 extérieur DIN 2353
- Ecrou coudé 90º pour tuyau hydraulique DIN 2353.- Ecrou fileté M-14X150.- Pour tuyau hydraulique Ø 8 extérieur.- Série légère.- Matériau acier forgé.- Traitement antirouille bichromaté.
5,88 €
Coude 90° écrou fileté M-14X150 pour tuyau hydraulique Ø 6 extérieur DIN 2353
- Ecrou coudé 90º pour tuyau hydraulique DIN 2353.- Ecrou fileté M-14X150.- Pour tuyau hydraulique Ø 6 extérieur.- Série Peasda.- Matériau acier forgé.- Traitement antirouille bichromaté.
5,13 €
Coude 90° écrou fileté M-12X150 pour tuyau hydraulique Ø 6 extérieur DIN 2353
- Ecrou coudé 90º pour tuyau hydraulique DIN 2353.- Ecrou fileté M-12X150.- Pour tuyau hydraulique Ø 6 extérieur.- Série légère.- Matériau acier forgé.- Traitement antirouille bichromaté.
4,63 €
coude 90° écrou fileté M-24X150 pour tuyau hydraulique Ø 16 extérieur DIN 2353
- Ecrou coudé 90º pour tuyau hydraulique DIN 2353.- Ecrou fileté M-24X150.- Pour tuyau hydraulique Ø 16 extérieur.- Série lourde.- Matériau acier forgé.- Traitement antirouille bichromaté.
11,50 €
Coude 90° écrou fileté M-22X150 pour tuyau hydraulique Ø 15 extérieur DIN 2353
- Ecrou coudé 90º pour tuyau hydraulique DIN 2353.- Ecrou fileté M-22X150.- Pour tuyau hydraulique Ø 15 extérieur.- Série légère.- Matériau acier forgé.- Traitement antirouille bichromaté.
7,83 €

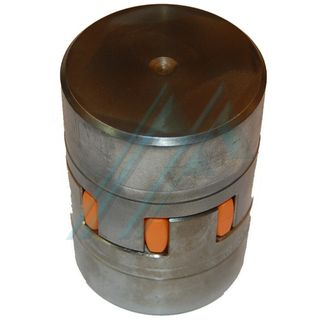

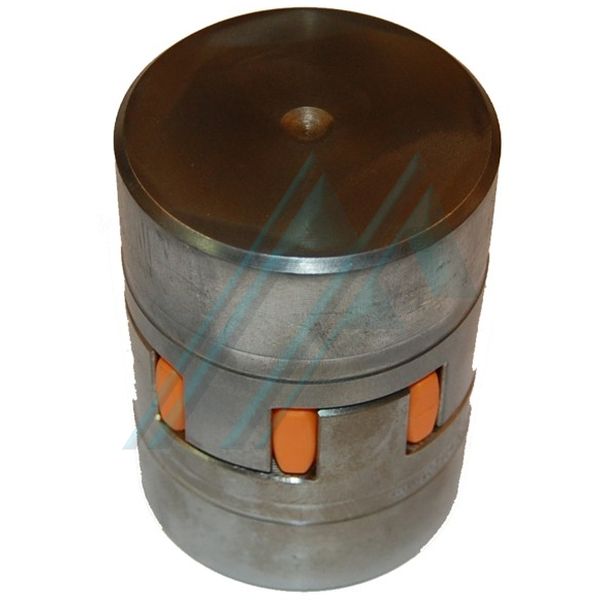

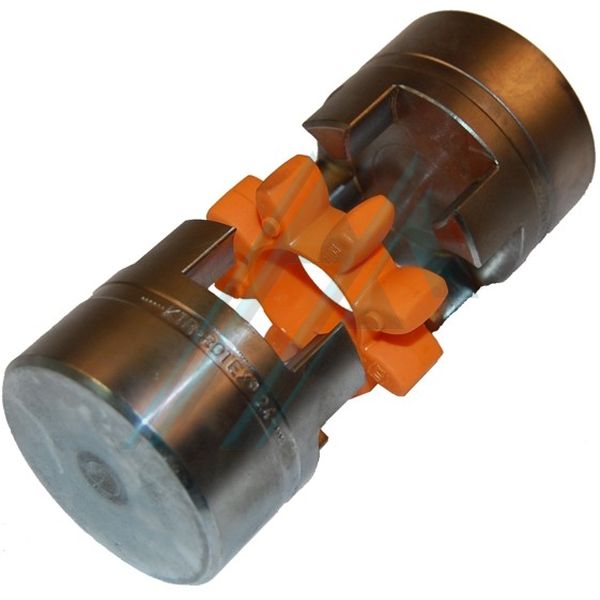

- Tous les ROTEX © sont livrés borgnes et sans trous.

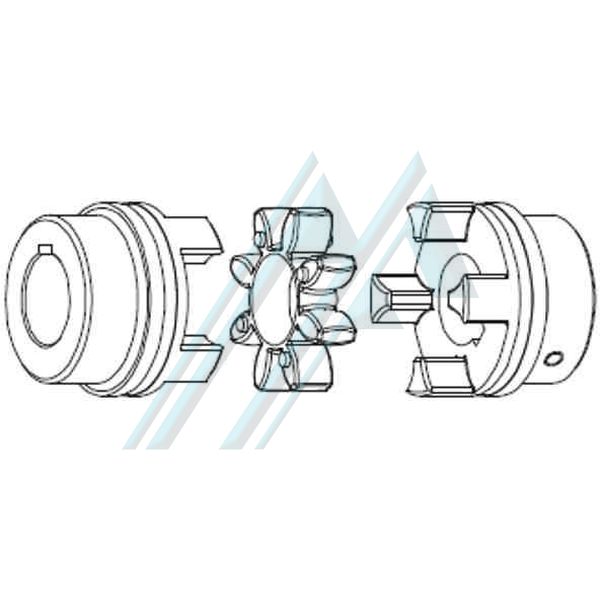

- Contrairement à d'autres accouplements flexibles dans lesquels les organes intermédiaires supportent des contraintes de flexion et sont plus sujets à une usure prématurée, seules les dents flexibles des accouplements ROTEX © sont soumises à cette pression. Cela offre l'avantage supplémentaire que chaque dent tolère des charges plus élevées. L'élastomère se déforme sous une charge et une vitesse excessives. Un espace suffisant doit être laissé pour la dilatation (voir le dessin à droite).
- L'angle de torsion maximal avec les accouplements ROTEX © de toute taille est de 5 ° et ils peuvent être installés verticalement ou horizontalement.
Taille | Composants | Étoile (pièce 2) | |||
92 Sh A (jaune) | 98 Sh A (rouge) | 64 Sh D (vert) | |||
24 | 1 | 35 | 60 | 75 | |
1 B |
Dimensions (mm) | |||||||||||
Trou d (min-max) | général | ||||||||||
L | l 1: l 2 | ET | B | S | D H | D Z | D Z1 | d H | ré | N | |
0-35 | 78 | 30 | 18 | 14 | 2 | 55 | - | - | 27 | 55 | - |
118 | cinquante | - |
