Adattatore filetto maschio JIC 1"5/8 a filetto maschio 1"7/8 UNF
- Parte di chiusura cono JIC 37º. - Chiusura parte UNF tramite O-ring. - Materiale in acciaio al carbonio. - Trattamento superficiale bicromato.
25,88 €
Adattatore filetto maschio JIC 1"5/8 a filetto maschio 1"5/8 UNF
- Parte di chiusura cono JIC 37º. - Chiusura parte UNF tramite O-ring. - Materiale in acciaio al carbonio. - Trattamento superficiale bicromato.
18,17 €
Adattatore filetto maschio JIC 1"5/8 a filetto maschio 1"5/16 UNF
- Parte di chiusura cono JIC 37º. - Chiusura parte UNF tramite O-ring. - Materiale in acciaio al carbonio. - Trattamento superficiale bicromato.
23,08 €
Adattatore filetto maschio JIC 1"5/16 a filetto maschio 1"5/8 UNF
- Parte di chiusura cono JIC 37º. - Chiusura parte UNF tramite O-ring. - Materiale in acciaio al carbonio. - Trattamento superficiale bicromato.
52,17 €
Gomito a 90° filettato M-18X150 per tubo idraulico Ø 12 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-18X150.- Per tubo idraulico Ø 12 esterno.- Serie leggera.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
7,13 €
Gomito a 90° con dado filettato M-16X150 per tubo idraulico Ø 10 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-16X150.- Per tubo idraulico Ø 10 esterno.- Serie leggera.- Materiale acciaio forgiato.- Trattamento antiruggine al bicromato.
7,67 €
Gomito a 90° filettato M-16X150 per tubo idraulico Ø 8 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-16X150.- Per tubo idraulico Ø 8 esterno.- Serie pesante.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
5,75 €
Gomito a 90° filettato M-14X150 per tubo idraulico Ø 8 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-14X150.- Per tubo idraulico Ø 8 esterno.- Serie leggera.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
5,88 €

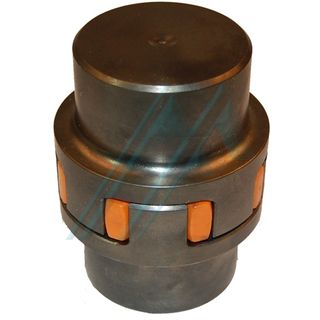

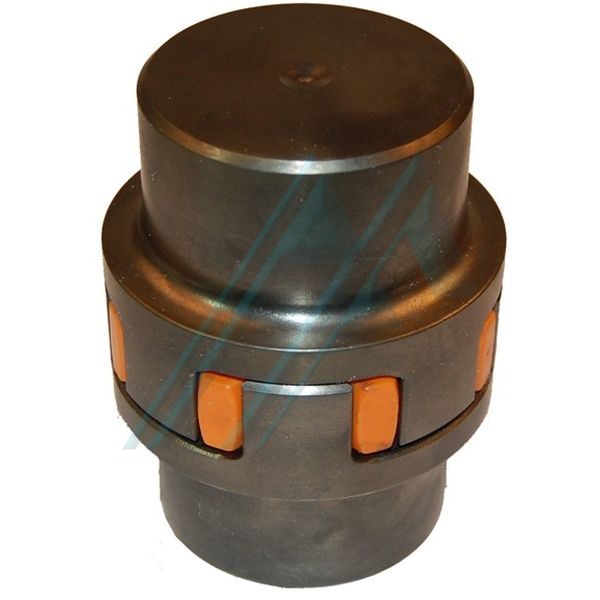

- Tutti i ROTEX © vengono forniti ciechi e senza fori.

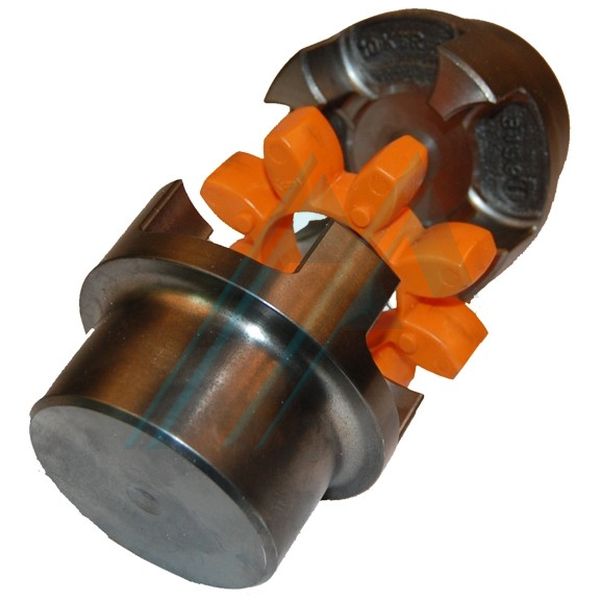

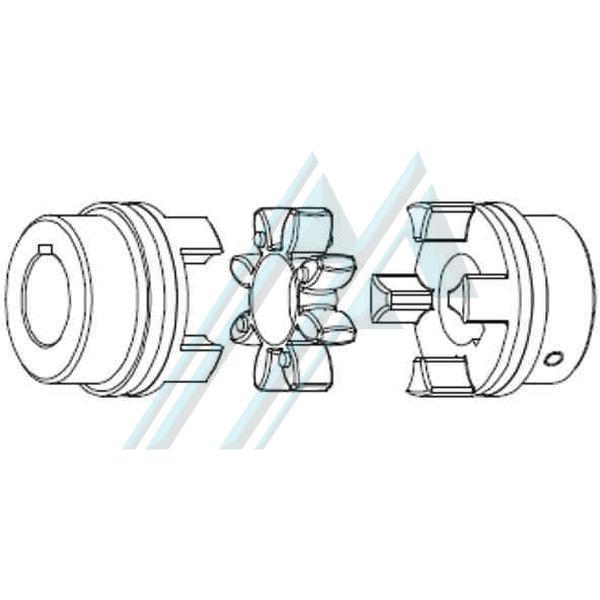

- A differenza di altri giunti flessibili in cui gli elementi intermedi sopportano sollecitazioni di flessione e sono più soggetti a usura prematura, solo i denti flessibili dei giunti ROTEX © sono soggetti a questa pressione. Ciò offre l'ulteriore vantaggio che ogni dente tollera carichi più elevati. L'elastomero si deforma sotto carico e velocità eccessivi. È necessario lasciare uno spazio sufficiente per la dilatazione (vedere disegno a destra).
- L'angolo massimo di torsione con i giunti ROTEX © di qualsiasi dimensione è di 5º e possono essere installati verticalmente o orizzontalmente.
Taglia | Componenti | Stella (Pezzo 2) | |||
92 Sh A (giallo) | 98 Sh A (rosso) | 64 Sh D (verde) | |||
42 | 1 | 265 | 450 | 560 | |
1 B |
Dimensioni (mm) | |||||||||||
Foro d (min-max) | generale | ||||||||||
L | l 1: l 2 | E | B | S | D H | D Z | D Z1 | d H | D | N | |
0-55 | 126 | cinquanta | 26 | venti | 3 | 95 | - | - | 46 | 85 | 28 |
176 | 75 | 95 | - |
