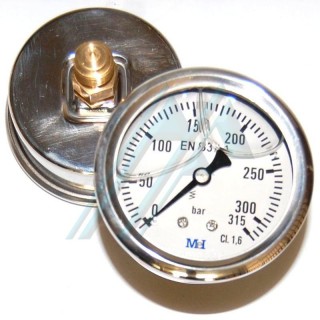

0 から 300 bar までのグリセリンを含む Ø 63 圧力計、後部出口付き

構造と機能特性:

- 標準ねじ: 1/4インチ。

- 精度: EN 837-1 に準拠したクラス 1.6。

- 範囲: 0..300 bar またはその他の同等の圧力または真空の単位から、DIN 16 128 に準拠した標準範囲。

- 周囲温度: -20...+65° C.

- プロセス流体温度: 最大 +65° C.

- 温度誤差: 敏感な要素の温度が 10°C の変動ごとに 20°C +/- 0.3% から逸脱する場合の追加の誤差。

- 仕事の圧力:

静的最大FEVの75%

変動: VFE の 2/3

- 一時的な過圧: 100 bar 以下のスケールでは +25%、100 bar を超えるスケールでは +15%。

- 保護等級: IEC 529 に準拠した IP 65。

- プロセス接続フィッティング: 真鍮製。

- 管状スプリング: スケール ≤ 40 bar の場合は「C」のリン青銅、スケール > 40 bar の場合はスパイラル。

- ボックス: AISI 304。

- クロージング リング: ビーズ、AISI 304。

- バイザー: 厚さ 4 mm の透明プラスチック。

- メカニズム: 真鍮。

- インジケータ針: ブラックラッカー仕上げのアルミニウム。

その他のオプション：

- スズ銀合金の溶接。

- ガラス ビューア。

- 特別なホース タイプの接続。
