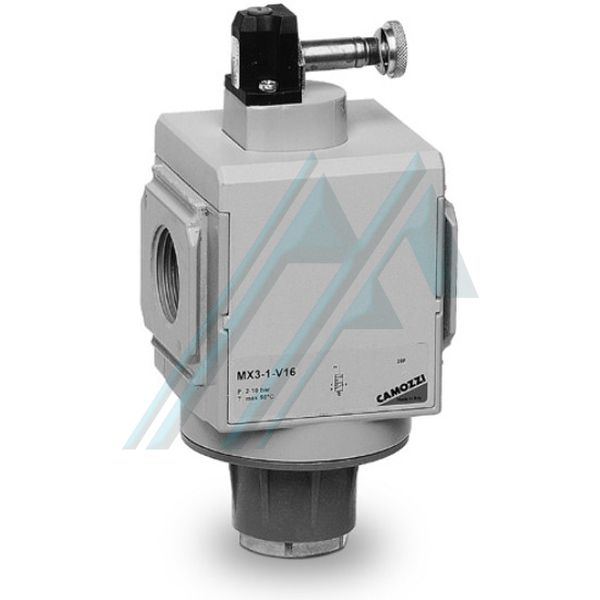

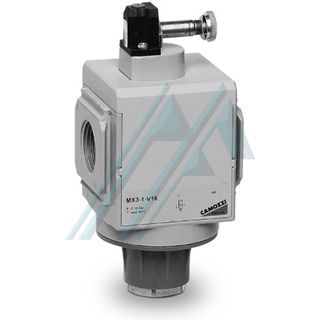

Ventile mit manueller Betätigung sind ideal, um einen einfachen Zugang zur FRL-Gruppe zu ermöglichen. Das System wird bei Deaktivierung des Ventils drucklos. Elektropneumatisch betätigte Ventile sind ideal, wenn der manuelle Zugang schwierig ist, maximale Flexibilität in der Position ermöglichen und pneumatische Systeme unter Druck setzen oder drucklos machen. Die integrierte manuelle Trennung sorgt für Sicherheit in Notfällen.
Allgemeine Charakteristiken:
Aufbau: modular, kompakt, Spulentyp
Anschlüsse: MX2: G3 / 8 - G1 / 2 - G3 / 4; MX3: G3 / 4 - G1
Montage: online; Wandhalterung (über Befestigungselemente)
Betriebstemperatur: -5 ° C ÷ 50 ° C bis 16 bar (mit Taupunkt unter 2 ° C bei min. Arbeitstemperatur); 50 ° C ÷ 60 ° C bis 10 bar (mit Taupunkt unter 2 ° C bei min. Arbeitstemperatur)
Betriebsdruck: Manuelle Ausführung: 0,8 ÷ 10 bar; Elektropneumatische Version: 2 ÷ 10 bar; Pneumatik- oder Servopilotversion: 0,8 ÷ 10 bar (mit 2 ÷ 10 bar Pilot)
Nenndurchfluss: MX2: 6000 Nl / m
6 bar mit ∆p = 1 bar MX3: 9200 Nl / m
Flüssigkeit: Druckluft

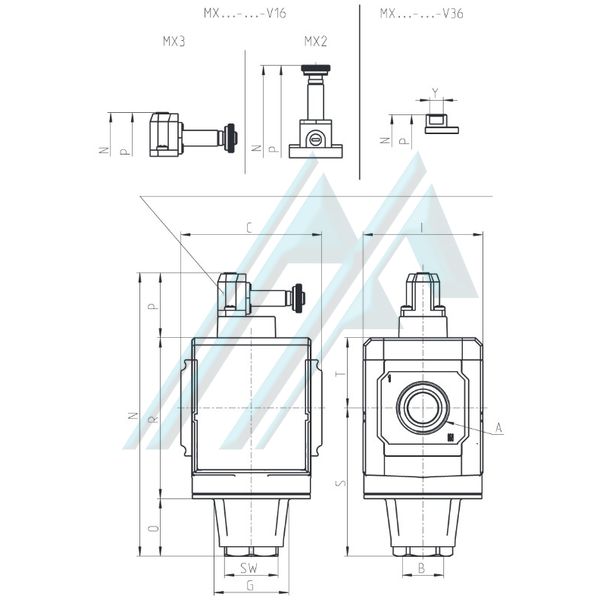

Maße:
MODELL | ZU | B. | C. | G | ich | N. | ODER | P. | R. | S. | SW | T. | UND | Gewicht (kg) | SYMBOL |
CMX238V16 | G3 / 8 | G1 / 2 | 70 | 34.5 | 68 | 171 | 13 | 70 | 88 | 63.5 | 3. 4 | 37.5 | 0,5 | EV10 | |
CMX212V16 | G1 / 2 | G1 / 2 | 70 | 34.5 | 68 | 171 | 13 | 70 | 88 | 63.5 | 3. 4 | 37.5 | 0,5 | EV10 | |
CMX234V16 | G3 / 4 | G1 / 2 | 70 | 34.5 | 68 | 171 | 13 | 70 | 88 | 63.5 | 3. 4 | 37.5 | 0,5 | EV10 | |
CMX334V16 | G3 / 4 | G3 / 4 | 89,5 | 48 | 76 | 180,5 | 37 | 41.5 | 102 | 94.5 | 3. 4 | 44.5 | 0,9 | EV10 | |
CMX31V16 | G1 | G3 / 4 | 89,5 | 48 | 76 | 180,5 | 37 | 41.5 | 102 | 94.5 | 3. 4 | 44.5 | 0,9 | EV10 |
