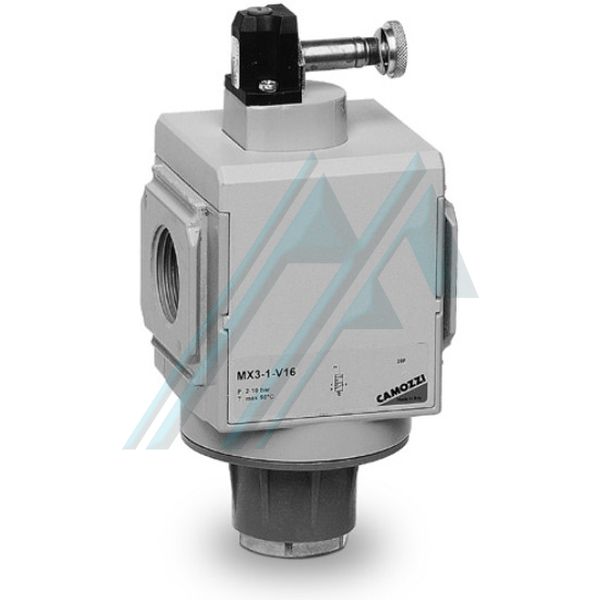

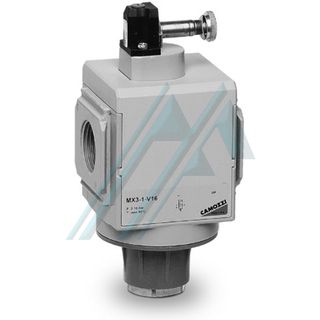

Les vannes à commande manuelle sont idéales pour permettre un accès facile au groupe FRL. Le système est dépressurisé lors de la désactivation de la vanne. Les vannes électropneumatiques sont idéales là où l'accès manuel est difficile, permettent une flexibilité de position maximale et sont conçues pour pressuriser ou dépressuriser les systèmes pneumatiques. La déconnexion manuelle intégrée garantit la sécurité en cas d'urgence.
Caractéristiques générales:
Construction: modulaire, compacte, de type bobine
Connexions: MX2: G3 / 8 - G1 / 2 - G3 / 4; MX3: G3 / 4 - G1
Assemblée: en ligne; support mural (via des attaches)
Température de fonctionnement: -5 ° C ÷ 50 ° C jusqu'à 16 bar (avec point de rosée inférieur à 2 ° C à température de service min.); 50 ° C ÷ 60 ° C jusqu'à 10 bar (avec point de rosée inférieur à 2 ° C à température de service min.)
Pression de service: Version manuelle: 0,8 ÷ 10 bar; Version électropneumatique: 2 ÷ 10 bar; Version pneumatique ou servo-pilote: 0,8 ÷ 10 bar (avec pilote 2 ÷ 10 bar)
Débit nominal de refoulement: MX2: 6000 Nl / m
6 bar avec ∆p = 1 bar MX3: 9200 Nl / m
Fluide: air comprimé

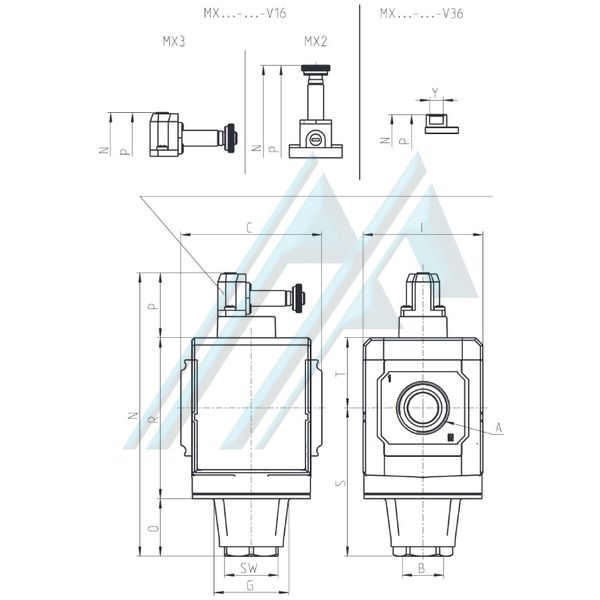

Dimensions:
| MODÈLE | À | B | C | g | je | N | OU | P | R | S | SW | T | ET | Poids (kg) | SYMBOLE |
| CMX238V16 | G3 / 8 | G1 / 2 | 70 | 34,5 | 68 | 171 | 13 | 70 | 88 | 63,5 | 3. 4 | 37,5 | 0,5 | EV10 | |
| CMX212V16 | G1 / 2 | G1 / 2 | 70 | 34,5 | 68 | 171 | 13 | 70 | 88 | 63,5 | 3. 4 | 37,5 | 0,5 | EV10 | |
| CMX234V16 | G3 / 4 | G1 / 2 | 70 | 34,5 | 68 | 171 | 13 | 70 | 88 | 63,5 | 3. 4 | 37,5 | 0,5 | EV10 | |
| CMX334V16 | G3 / 4 | G3 / 4 | 89,5 | 48 | 76 | 180,5 | 37 | 41,5 | 102 | 94,5 | 3. 4 | 44,5 | 0,9 | EV10 | |
| CMX31V16 | G1 | G3 / 4 | 89,5 | 48 | 76 | 180,5 | 37 | 41,5 | 102 | 94,5 | 3. 4 | 44,5 | 0,9 | EV10 |
