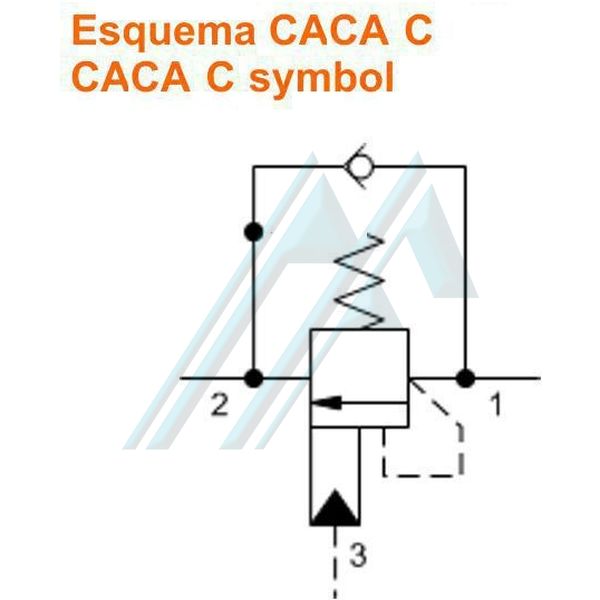

Das Rückschlagventil ermöglicht einen freien Durchfluss vom Wegeventil (2) zum Druck (1), während ein direktes, vorgesteuertes Auslassventil den Durchfluss von 1 nach 2 regelt. Der Pilot (3) senkt die effektive Einstellung des Auslassventils auf Ein Wert, der durch das Pilotverhältnis bestimmt wird. Der Gegendruck bei 2 beeinflusst die Ventileinstellung nicht, da die Federkammer einen atmosphärischen Bezug hat.
.
Maximaler Durchfluss: 60 Liter;
Hohlraum: T11-A.
.
Standardoptionen
ich sende | Druckeinstellung | Dichtungen |

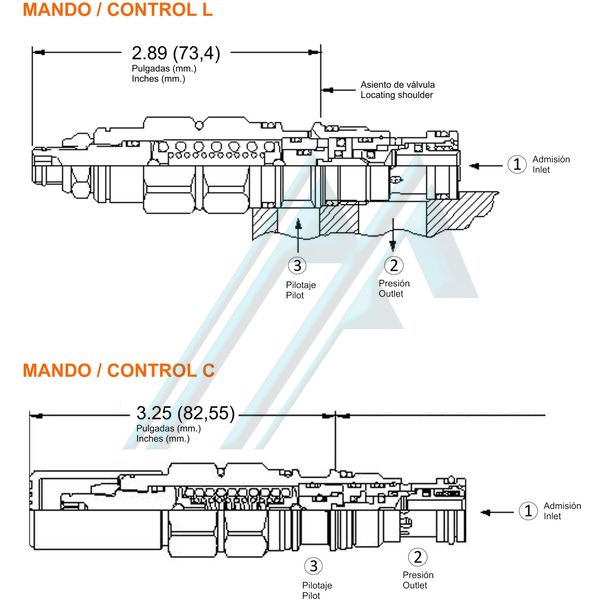

C * Manipulationsschutzsystem - Werkseinstellung L Standard-Schraubeneinstellung | H 1000 - 4000 psi (140 - 350 bar) 210 bar (3000 psi) Standardeinstellung I 400 - 1500 psi (28 - 105 bar) 70 bar (1000 psi) Standardeinstellung | N Nitril V Viton |
Spezielle Fertigung
R * Schraubeneinstellung mit Verriegelung |
ACHTUNG: * Spezielle Einstellung muss zum Zeitpunkt der Bestellung bestätigt werden. Vom Kunden festgelegte Einstellungen werden in die Mutter eingraviert. |
