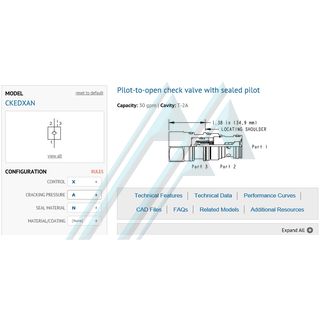

CKEDXAN-Patronenventil

Dieses Ventil ist ein Pilot zum Öffnen des Rückschlagventils. Es hat eine Pilotdichtung, einen Stahlsitz und ist belüftet. Es ermöglicht einen freien Fluss vom Ventil (Anschluss 2) zur Last (Anschluss 1) und blockiert den Durchfluss in die entgegengesetzte Richtung. Der Druck im Pilot (Anschluss 3) öffnet das Ventil von Anschluss 1 zu Anschluss 2. Der an Anschluss 3 zum Öffnen des Ventils erforderliche Steuerdruck ist direkt proportional zum Ladedruck an Anschluss 1. Der Druck im Anschluss Anschluss 2, direkt gegenüber dem Druckpiloten.

• Drehen Sie bei Modellen mit manueller Laststeuerungsfreigabemöglichkeit die Lastfreigabe im Uhrzeigersinn, um die Last freizugeben.
• Dieses 3-Port-Rückschlagventil zum Öffnen und 3-Port-Gegenventile sind physikalisch austauschbar (dh dieselben Hohlräume, der gleiche Strömungsweg für eine bestimmte Rahmengröße). Die Patrone und das Ausmaß der Abmessungen der Montagefläche können jedoch variieren.
• Bietet Schlauchbruchschutz, verhindert das Abdriften von Lasten und sperrt unter Druck stehende Lasten positiv.
• Extrem geringe Leckage. Der Sitz und das Ventil sind für eine lange Lebensdauer wärmebehandelt. Wenn die Last aufgrund des Ventils verschoben wird, wurde der Sitz wahrscheinlich durch Verschmutzung beschädigt und das Ventil sollte ersetzt werden.
• Pilotversiegelt zur Verwendung in Stromkreisen, in denen eine Leckage über den Anschluss nicht erwünscht ist.
• Für die Außensteuerung ist eine optionale externe Portierung des Sechskantendes des Geräts verfügbar. In dieser Konfiguration ist Port 3 blockiert. Siehe die E- und P-Steuerungsoptionen.
• Rückschlagventil-Verriegelungspatronen vom Piloten zum Öffnen, nicht zur Steuerung der Ventilbewegung. Für Bewegungssteuerungsanwendungen die Verwendung von Ausgleichsventilen.
• Korrosionsbeständige Patronenventile sind für den Einsatz in korrosiven Umgebungen vorgesehen und werden durch das Modellcode-Suffix / externer AP für Edelstahlkomponenten oder externe / linke zink-nickelbeschichtete Komponenten gekennzeichnet. Alle Optionen finden Sie im Abschnitt KONFIGURATION. Weitere Informationen finden Sie auf der Seite Baustoffe unter TECHNOLOGY RESOURCES.
• Es enthält die Konstruktion im Floating Sun-Stil, um die Möglichkeit des Verbindens von Einbauten aufgrund eines übermäßigen Installationsdrehmoments und / oder von Abweichungen des Patronenhohlraums / der Bearbeitung zu minimieren.
