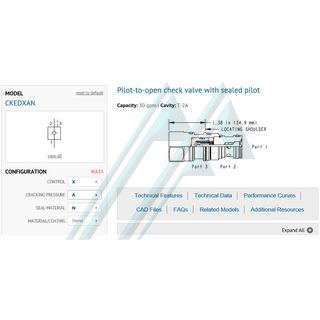

Картриджный клапан CKEDXAN

Этот клапан является пилотом для открытия обратного клапана. Он имеет пилотное уплотнение, стальное седло и вентилируемый. Он обеспечивает свободный поток от клапана (порт 2) к нагрузке (порт 1) и блокирует поток в противоположном направлении. Давление в пилотном канале (порт 3) открывает клапан от порта 1 к каналу 2. Давление в пилотном канале, необходимое в канале 3 для открытия клапана, прямо пропорционально давлению наддува в канале 1. Давление в канале порт 2, прямо напротив пилота давления.

• Для моделей с возможностью ручного снятия нагрузки, поверните разблокировку по часовой стрелке, чтобы снять нагрузку.
• Этот трехходовой обратный клапан с пилотным открыванием и трехходовые противодействующие клапаны взаимозаменяемы (т. Е. Одинаковые полости, одинаковый путь потока для данного размера корпуса). Однако картридж и размеры монтажной поверхности могут отличаться.
• Обеспечивает защиту от обрыва шланга, предотвращает смещение грузов и надежно фиксирует нагрузки под давлением.
• Чрезвычайно низкая утечка. Седло и клапан подвергаются термообработке для длительного срока службы. Если нагрузка смещается из-за клапана, возможно, седло было повреждено из-за загрязнения, и клапан следует заменить.
• Пилот запломбирован для использования в цепях, в которых нежелательна перекрестная утечка.
• Для пилотирования на открытом воздухе доступно дополнительное внешнее соединение шестигранного конца блока. В этой конфигурации порт 3 заблокирован. См. Параметры управления E и P.
• Запорные картриджи с пилотным открыванием, а не движение клапана. Для приложений управления движением используются уравновешивающие клапаны.
• Коррозионно-стойкие картриджные клапаны предназначены для использования в агрессивных средах и обозначаются суффиксом кода модели / внешний AP для компонентов из нержавеющей стали или внешних / LH компонентов с цинк-никелевым покрытием. См. Все параметры в разделе КОНФИГУРАЦИЯ. Для получения дополнительной информации, пожалуйста, посетите страницу «Строительные материалы» в разделе ТЕХНОЛОГИЧЕСКИЕ РЕСУРСЫ.
• Он включает в себя конструкцию в стиле «плавающего солнца», чтобы свести к минимуму возможность соединения внутренних частей из-за чрезмерного момента установки и / или изменений полости картриджа / обработки.
