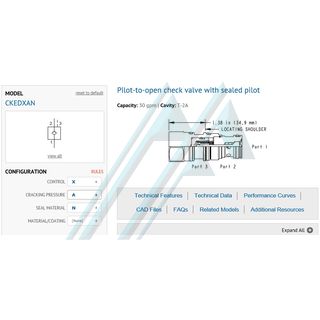

Válvula de cartucho CKEDXAN

Esta válvula es un piloto para abrir la válvula de retención. Tiene un sellado piloto, un asiento de acero, y no dispone de ventilación. Se permite el libre flujo de la válvula (puerto 2) a la carga (puerto 1) y bloquea el flujo en la dirección opuesta. La presión en el piloto (puerto 3) se abre la válvula del puerto 1 al puerto 2. Piloto de la presión necesaria en el puerto 3 para abrir la válvula es directamente proporcional a la presión de carga en el puerto 1. La presión en el puerto 2, directamente se opone a la piloto de presión.

• Para los modelos con carga manual de control de la liberación de la opción, gire a la liberación de carga de las agujas del reloj para liberar la carga.
• Este 3 de puerto piloto-para-abrir válvula de retención y 3 del puerto de contrarrestar las válvulas están físicamente intercambiables (es decir, los mismos de las cavidades, la misma ruta de flujo para un determinado tamaño de fotograma). Sin embargo, el cartucho y la extensión de las dimensiones de la superficie de montaje puede variar.
• Proporciona la manguera de romper la protección, previene las cargas de la deriva y bloquea positivamente presurizado cargas.
• De fuga extremadamente bajos. El asiento y la válvula son tratados con calor para una larga vida. Si la carga se desplaza debido a la válvula, el asiento probablemente ha sido dañado por la contaminación y la válvula debe ser reemplazado.
• Sellado piloto para el uso en circuitos donde la cruz puerto de la fuga no es deseable.
• Externo opcional portar de la hexagonal final de la unidad está disponible para exteriores de pilotaje. En esta configuración, el puerto 3 es bloqueado. Ver las opciones de Control de E y P.
• Piloto-para-abrir compruebe los cartuchos de bloqueo de válvulas, no el movimiento de las válvulas de control. Para aplicaciones de control de movimiento, el uso de válvulas de contrapeso.
• Resistente a la corrosión válvulas de cartucho están destinados para su uso en ambientes corrosivos y son identificados por el modelo de código de sufijo /AP externo de los componentes de acero inoxidable, o /LH externa de zinc-níquel revestidos de componentes. Ver la sección de CONFIGURACIÓN para todas las opciones. Para más detalles, por favor consulte los Materiales de Construcción página encuentra bajo la TECNOLOGÍA de los RECURSOS.
• Incorpora el Sol flotante estilo de construcción para minimizar la posibilidad de que las partes internas de unión debido a la excesiva torsión de instalación y/o cavidad del cartucho/mecanizado de variaciones.
