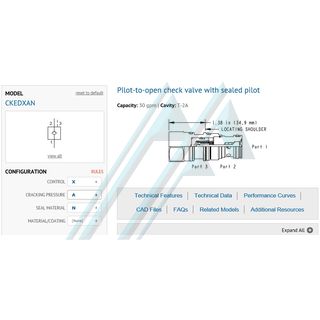

Valvola a cartuccia CKEDXAN

Valvola di ritegno pilota per aprire con tenuta pilota

Ulteriori dettagli...

Disponibilità : Disponibile, di solito spedito entro un giorno lavorativo

CKEDXAN

162,30 €

Questa valvola è un pilota per aprire la valvola di ritegno. Ha una guarnizione pilota, una sede in acciaio ed è ventilato. Consente il flusso libero dalla valvola (porta 2) al carico (porta 1) e blocca il flusso nella direzione opposta. La pressione nel pilota (porta 3) apre la valvola dalla porta 1 alla porta 2. La pressione pilota richiesta alla porta 3 per aprire la valvola è direttamente proporzionale alla pressione di carica alla porta 1. La pressione nel la porta 2, si oppone direttamente al pilota di pressione.

  • Per i modelli con opzione di rilascio del controllo manuale del carico, ruotare il rilascio del carico in senso orario per rilasciare il carico.
  • Questa valvola di ritegno pilota-apribile a 3 vie e valvole di contrasto a 3 vie sono fisicamente intercambiabili (ovvero, le stesse cavità, lo stesso percorso di flusso per una data dimensione del telaio). Tuttavia, la cartuccia e l'estensione delle dimensioni della superficie di montaggio possono variare.
  • Fornisce protezione contro la rottura del tubo, previene la deriva dei carichi e blocca positivamente i carichi pressurizzati.
  • Perdita estremamente bassa. La sede e la valvola sono trattate termicamente per una lunga durata. Se il carico viene spostato a causa della valvola, la sede è stata probabilmente danneggiata dalla contaminazione e la valvola deve essere sostituita.
  • Pilota sigillato per l'uso in circuiti in cui non sono desiderabili perdite trasversali.
  • La porta esterna opzionale dell'estremità esagonale dell'unità è disponibile per il pilotaggio esterno. In questa configurazione, la porta 3 è bloccata. Vedere le opzioni di controllo E e P.
  • Cartucce di blocco valvola di ritegno pilota per aprire, non controllare il movimento della valvola. Per le applicazioni di controllo del movimento, l'uso di valvole di controbilanciamento.
  • Le valvole a cartuccia resistenti alla corrosione sono destinate all'uso in ambienti corrosivi e sono identificate dal suffisso del codice del modello / AP esterno per componenti in acciaio inossidabile o componenti rivestiti di zinco-nichel esterno / LH. Vedere la sezione CONFIGURAZIONE per tutte le opzioni. Per maggiori dettagli, consultare la pagina Materiali da costruzione che si trova sotto RISORSE TECNOLOGICHE.
  • Incorpora lo stile di costruzione Sun Floating per ridurre al minimo la possibilità di unire gli interni a causa di una coppia di installazione eccessiva e / o di variazioni della cavità / lavorazione della cartuccia.
Cavità T-2A
La Serie 2
Capacità 120 L / min.
Relazione pilota 3: 1
Pressione di esercizio massima 350 bar
Perdita massima dalla valvola in SUS 110 (24 cSt) 0,07 cc / min.
Dimensione valvola esagonale 28,6 mm
Installazione della valvola di torsione 61-68 Nm
Peso del modello 0,24 kg.
Kit tenuta cartuccia - Buna: 990202007
Kit tenuta cartuccia - Poliuretano: 990002002
Kit tenuta cartuccia - Viton: 990202006
