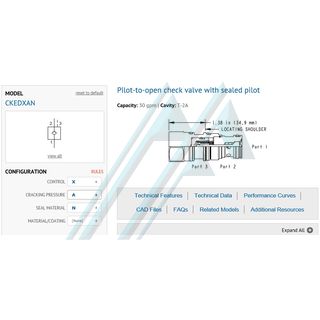

Válvula Cartucho CKEDXAN

Esta válvula é um piloto para abrir a válvula de retenção. Tem um selo piloto, uma sede de aço e é ventilado. Permite o fluxo livre da válvula (conexão 2) para a carga (conexão 1) e bloqueia o fluxo na direção oposta. A pressão no piloto (porta 3) abre a válvula da porta 1 para a porta 2. A pressão do piloto necessária na porta 3 para abrir a válvula é diretamente proporcional à pressão de carga na porta 1. A pressão no porta 2, opõe-se diretamente ao piloto de pressão.

• Para modelos com opção de liberação de controle de carga manual, gire a liberação de carga no sentido horário para liberar a carga.
• Esta válvula de retenção piloto-para-abrir de 3 portas e válvulas de neutralização de 3 portas são fisicamente intercambiáveis (ou seja, as mesmas cavidades, o mesmo caminho de fluxo para um determinado tamanho de estrutura). No entanto, o cartucho e a extensão das dimensões da superfície de montagem podem variar.
• Fornece proteção contra quebra de mangueira, evita que as cargas se desviem e bloqueia positivamente as cargas pressurizadas.
• Vazamento extremamente baixo. A sede e a válvula são tratadas termicamente para maior durabilidade. Se a carga for deslocada devido à válvula, a sede provavelmente foi danificada por contaminação e a válvula deve ser substituída.
• Piloto selado para uso em circuitos onde o vazamento através da porta não é desejável.
• A porta externa opcional da extremidade hexagonal da unidade está disponível para pilotagem externa. Nesta configuração, a porta 3 está bloqueada. Veja as opções de controle E e P.
• Cartuchos de bloqueio da válvula de retenção piloto para abrir, não controlam o movimento da válvula. Para aplicações de controle de movimento, o uso de válvulas de contrapeso.
• As válvulas de cartucho resistentes à corrosão devem ser usadas em ambientes corrosivos e são identificadas pelo sufixo do código do modelo / AP externo para componentes de aço inoxidável ou componentes externos / LH revestidos de zinco-níquel. Consulte a seção CONFIGURAÇÃO para todas as opções. Para obter mais detalhes, consulte a página Materiais de construção encontrada em RECURSOS DE TECNOLOGIA.
• Ele incorpora o estilo de construção Sun Floating para minimizar a possibilidade de junção interna devido ao torque excessivo de instalação e / ou cavidade do cartucho / variações de usinagem.
