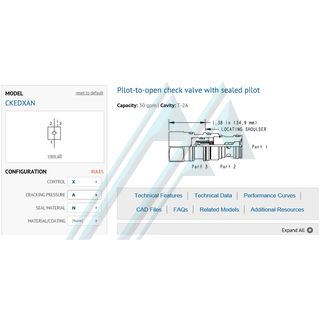

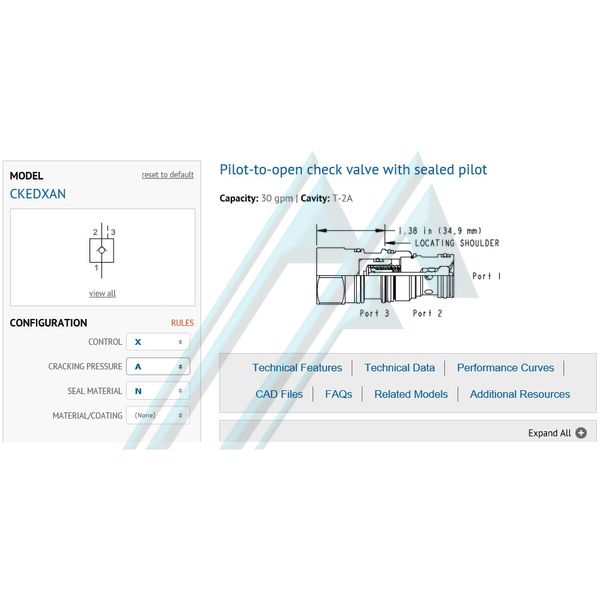

Valve à cartouche CKEDXAN

Cette vanne est un pilote pour ouvrir le clapet anti-retour. Il a un joint pilote, un siège en acier et est ventilé. Il permet un écoulement libre de la vanne (orifice 2) vers la charge (orifice 1) et bloque le débit dans le sens opposé. La pression dans le pilote (orifice 3) ouvre la vanne de l'orifice 1 à l'orifice 2. La pression de pilotage requise au port 3 pour ouvrir la vanne est directement proportionnelle à la pression de charge au port 1. La pression dans le l'orifice 2, s'oppose directement au pilote de pression.

• Pour les modèles avec option de déverrouillage manuel de la charge, tournez le déverrouillage de la charge dans le sens des aiguilles d'une montre pour libérer la charge.
• Ce clapet anti-retour pilote-ouvert à 3 voies et les clapets anti-retour à 3 voies sont physiquement interchangeables (c'est-à-dire les mêmes cavités, le même chemin d'écoulement pour une taille de châssis donnée). Cependant, la cartouche et l'étendue des dimensions de la surface de montage peuvent varier.
• Fournit une protection contre les ruptures de tuyau, empêche les charges de dériver et verrouille positivement les charges sous pression.
• Fuites extrêmement faibles. Le siège et la soupape sont traités thermiquement pour une longue durée de vie. Si la charge est déplacée à cause de la vanne, le siège a probablement été endommagé par une contamination et la vanne doit être remplacée.
• Pilote scellé pour une utilisation dans des circuits où les fuites de ports croisés ne sont pas souhaitables.
• Un portage externe en option de l'extrémité hexagonale de l'unité est disponible pour le pilotage extérieur. Dans cette configuration, le port 3 est bloqué. Voir les options de contrôle E et P.
• Cartouches de verrouillage de clapet anti-retour pilote-ouvert, pas de commande de mouvement de la vanne. Pour les applications de contrôle de mouvement, l'utilisation de vannes d'équilibrage.
• Les vannes à cartouche résistantes à la corrosion sont destinées à être utilisées dans des environnements corrosifs et sont identifiées par le suffixe de code de modèle / AP externe pour les composants en acier inoxydable ou les composants externes / revêtus de zinc-nickel LH. Voir la section CONFIGURATION pour toutes les options. Pour plus de détails, veuillez consulter la page Matériaux de construction qui se trouve sous les RESSOURCES TECHNOLOGIQUES.
• Il incorpore la construction de style soleil flottant pour minimiser la possibilité de jonction des composants internes en raison d'un couple d'installation excessif et / ou des variations de cavité / usinage de la cartouche.
