BESCHREIBUNG
Einfache bedienung, anschluss- / ausschalten mit nur einer hand, der kleinen größe und sehr robust. Patentiertes system.
FEATURES
- Empfohlener arbeitsdruck: 0 - 12 bar.
- Maximaler betriebsdruck: 35 bar.
- Betriebstemperatur:
Von -10 ° C bis +95 ° c mit NBR-dichtungen.
Von -15 ° C bis +200 ° c mit FKM-dichtungen.
Von -40 ° c bis +95 ° c, mit dichtungen aus EPDM.
Von -60 ° C bis +200 ° c mit dichtungen aus VMQ.
- Durchfluss: 384 l / min. (Messung in einer steckdose, CD-12M1 mit kupplung ACD-12M1, bei einem druck von 6 Bar und einem druckverlust von 0,5 bar).

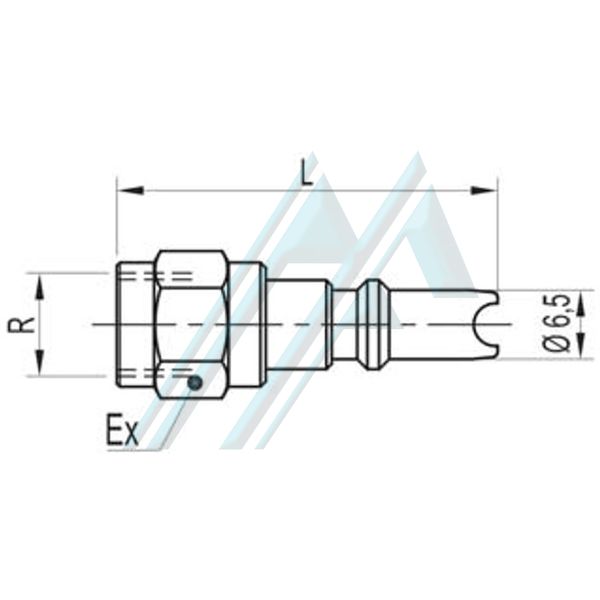

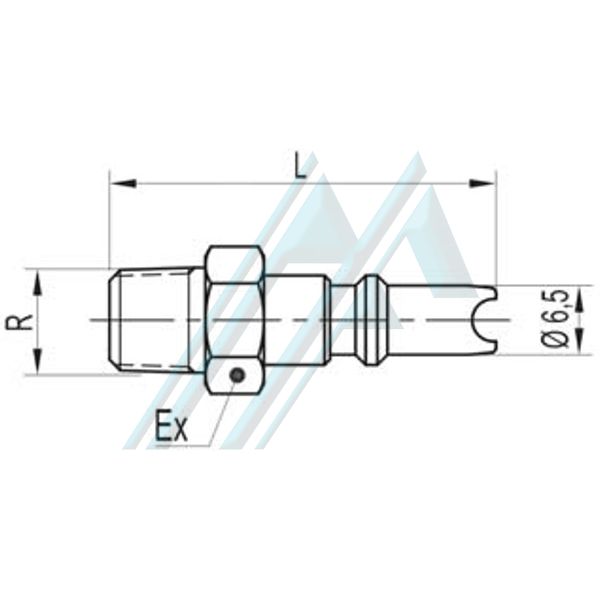

KUPPLUNG | MATERIAL | REFERENZ | GEWINDE | L | Ex |

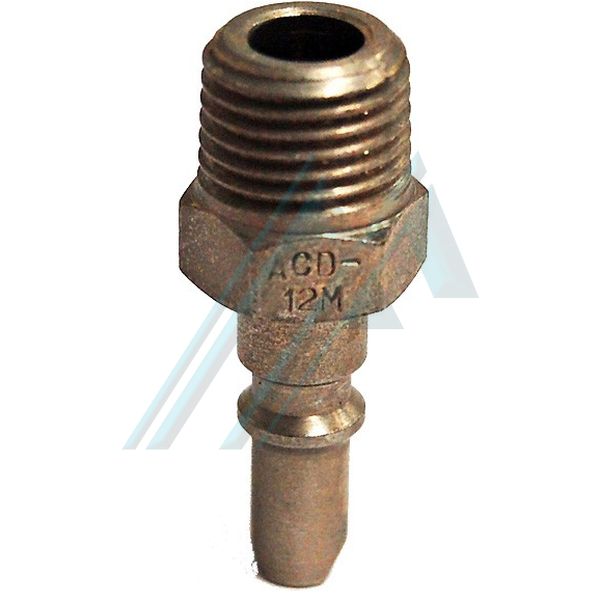

Stahl | ACD12M | R 1/4" | 38,3 | 12 | |
ACD12M1 | R 1/8" | 36,3 | 12 | ||

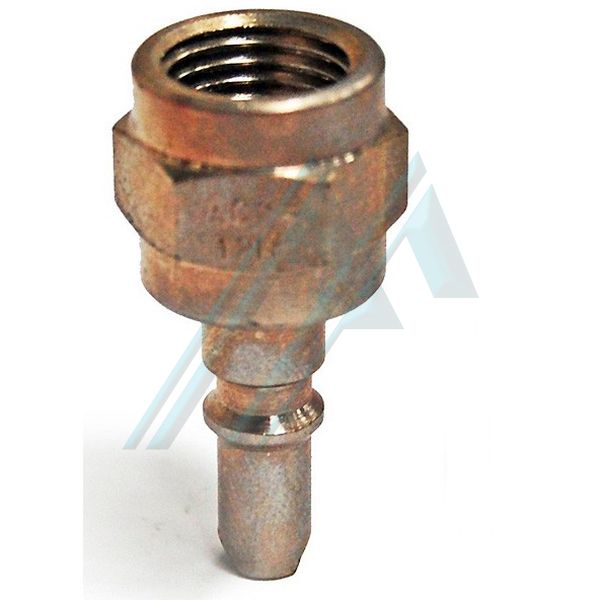

ACD12H | G 1/4" | 37,8 | 17 | ||
ACD12H1 | G 1/8" | 35,8 | 12 | ||

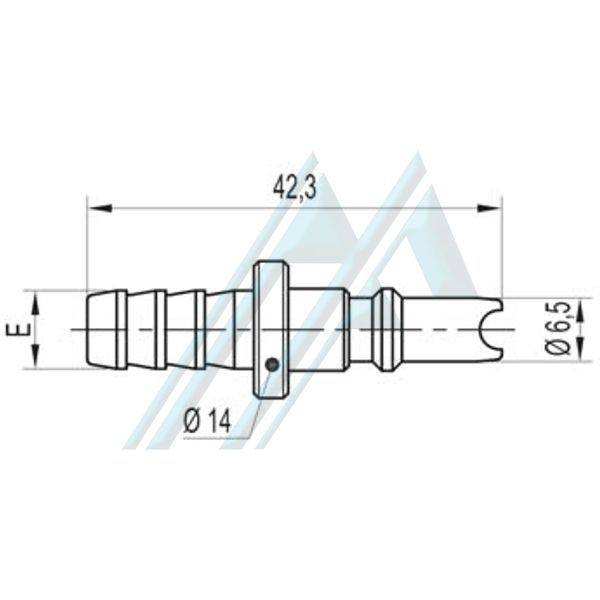

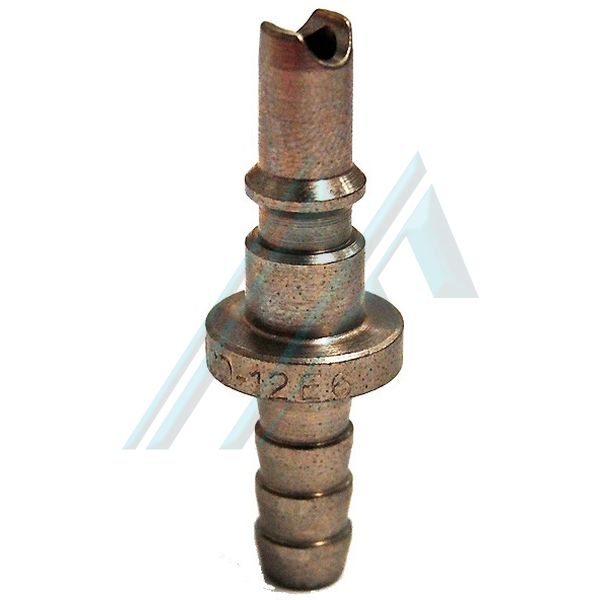

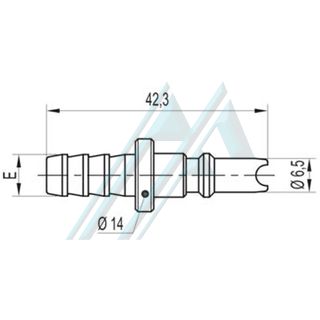

ACD12E6 | Nippel für schlauch 6 (Ø 7,2 mm) | - | - | ||

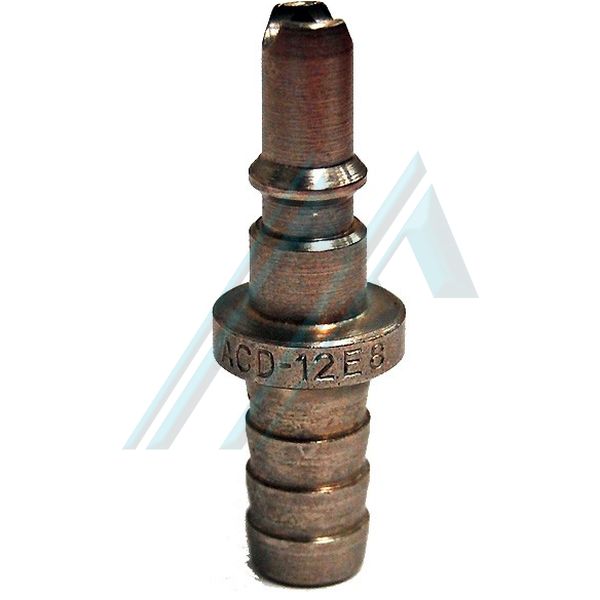

ACD12E8 | Nippel für schlauch 8 - (Ø 9,2 mm) | - | - |
