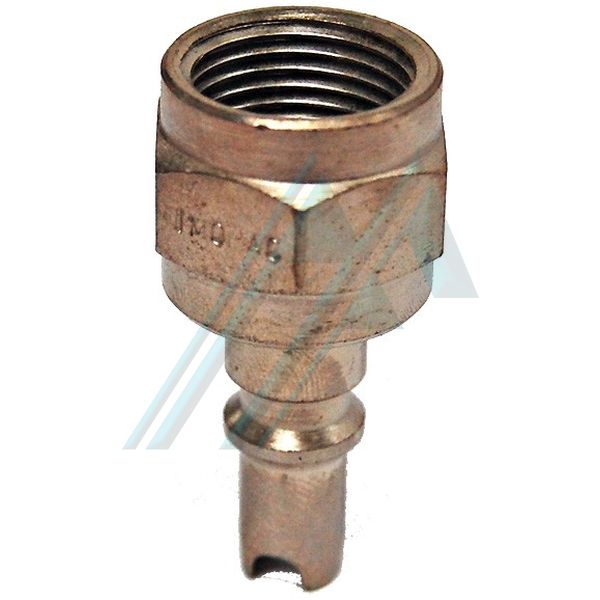

BESCHREIBUNG
Einfache bedienung, anschluss- / ausschalten mit nur einer hand, der kleinen größe und sehr robust. Verfügbarkeit auf freien durchgang. Patentiertes system.
Verbindungen werkzeugstahl, messing oder edelstahl.
FEATURES
- Empfohlener arbeitsdruck: 0-12 bar.
- Maximaler betriebsdruck: 35 bar.
- Betriebstemperatur:
- - -10º C bis +95 C, mit dichtungen NBR.
- Von -15 ° C bis +200 ° C mit FKM-dichtungen.
- - -10º C bis +95 C, mit dichtungen aus EPDM.
- - -10º C bis +95 C, mit dichtungen aus VMQ.
* Durchfluss: 636 l/min. Messung in einem stecker CD-25 mit kupplung ACD-25M, bei einem druck von 6 bar und einem druckverlust von 0,5 bar.

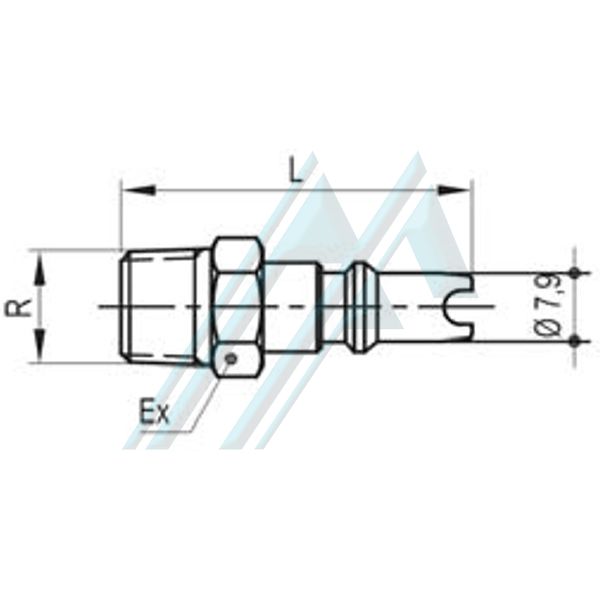

KUPPLUNG | MATERIAL | REFERENZ | GEWINDE | L | Ex |

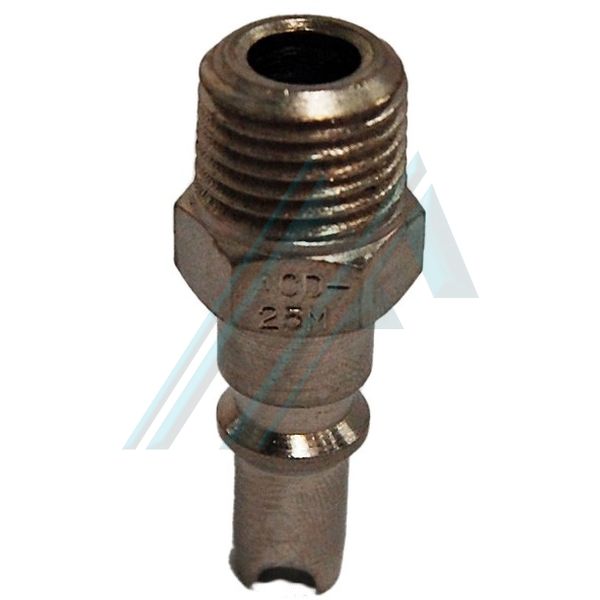

Stahl | ACD25M | R 1/4" | 40,8 | 14 | |
Inox-stahl AISI 303 | ACD25MX | ||||

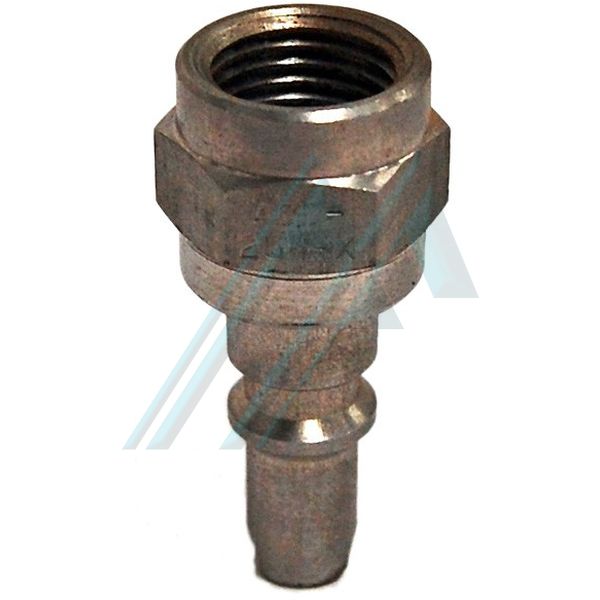

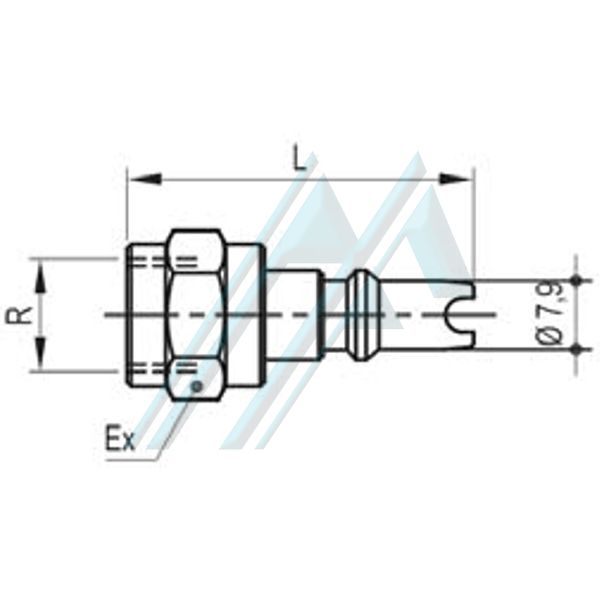

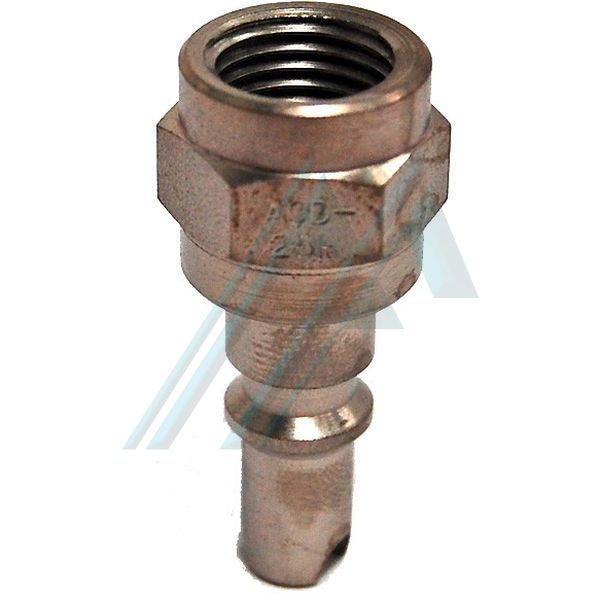

null | ACD25H | G 1/4" | 40,3 | 17 | |
Inox-stahl AISI 303 | ACD25HX | ||||
Stahl | ACD25H38 | G 3/8" | 41,8 | 20 | |

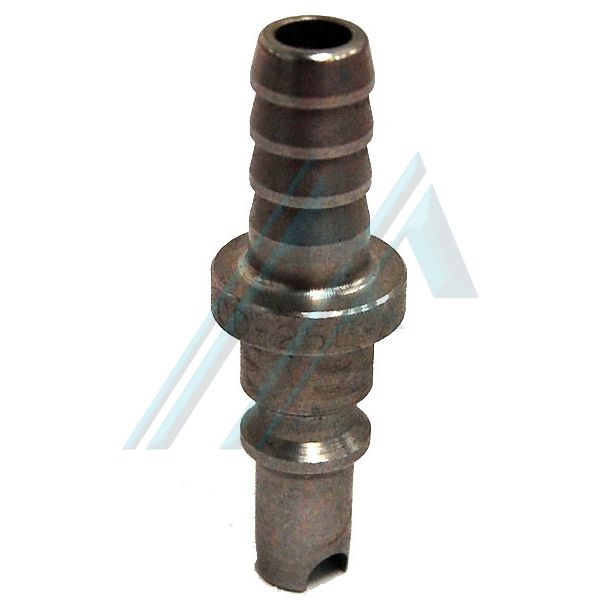

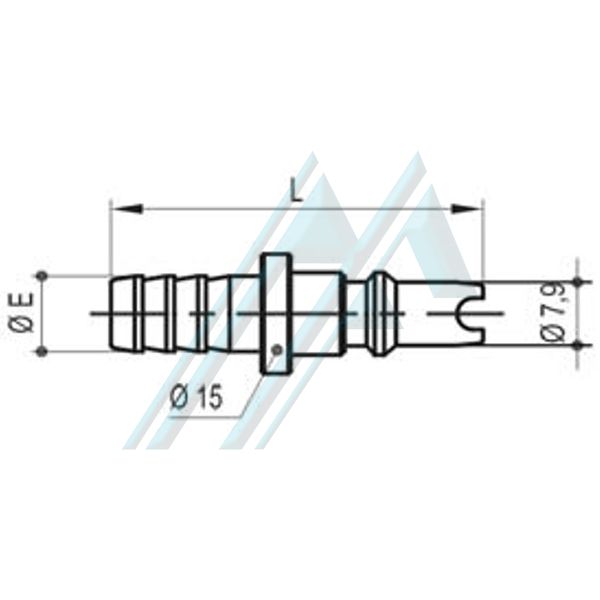

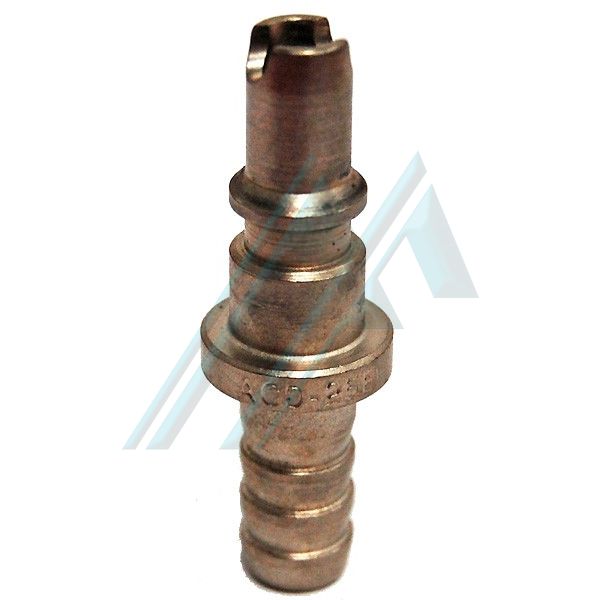

Stahl | ACD25E | Nippel für schlauch 8 - (Ø 9,2 mm) | 47,0 | - | |
Inox-stahl AISI 303 | ACD25EX | 52,3 | - |
