Attacco rapido ACD-25 accoppiamento

DESCRIZIONE

La maneggevolezza, la connessione-disconnessione con una sola mano, di piccola dimensione e grande robustezza. Disponibilità a passo libero. Sistema brevettato.

Giunti in acciaio trattato, ottone o acciaio inox.

CARATTERISTICHE

- Pressione di esercizio consigliata: da 0 a 12 bar.

- Pressione massima di esercizio: 35 bar.

- Temperatura di lavoro:

- Di -10º C a +95º C, con guarnizioni NBR.

- Dal -15 ° C fino a +200 ° C con guarnizione in FKM.

- Di -10º C a +95º C, con guarnizioni in EPDM.

- Di -10º C a +95º C, con guarnizioni VMQ.

* Portata: 636 l/min. La misurazione viene eseguita in un plug CD-25 con giunto ACD-25M, ad una pressione di 6 bar e una perdita di pressione di 0,5 bar.

ACCOPPIAMENTO	MATERIALE	RIFERIMENTO	THREAD	L	Ex

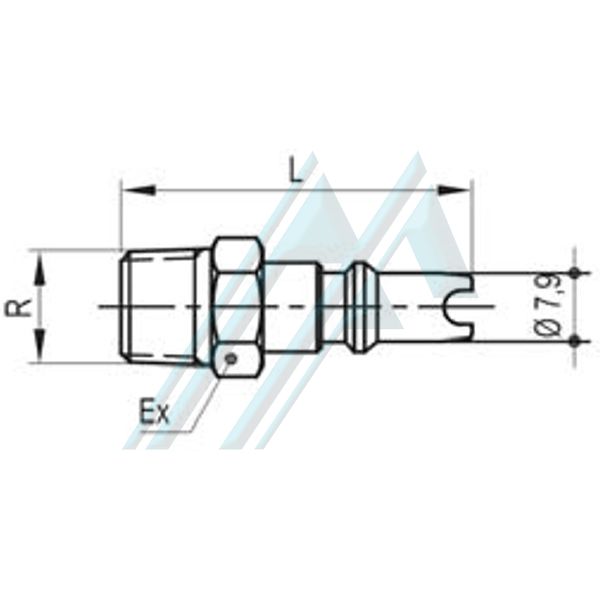

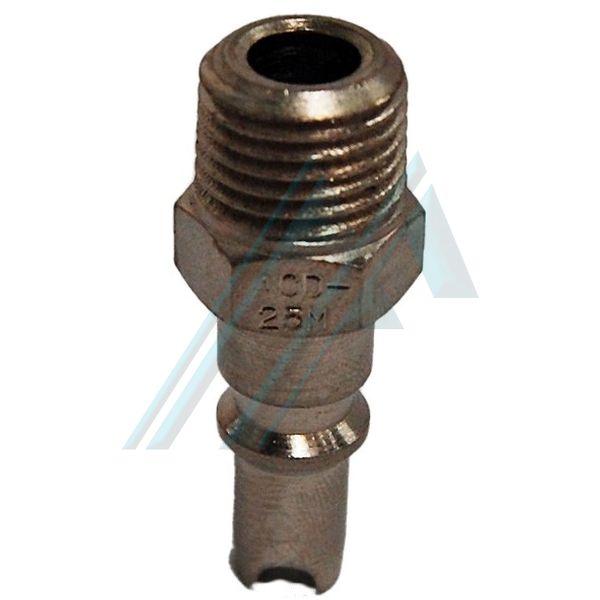

	Acciaio	ACD25M	R 1/4”	Il 40,8	14
	In acciaio inox AISI 303	ACD25MX

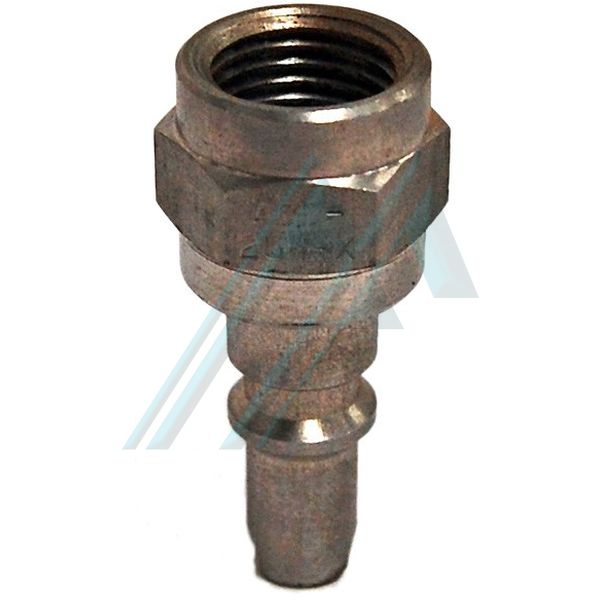

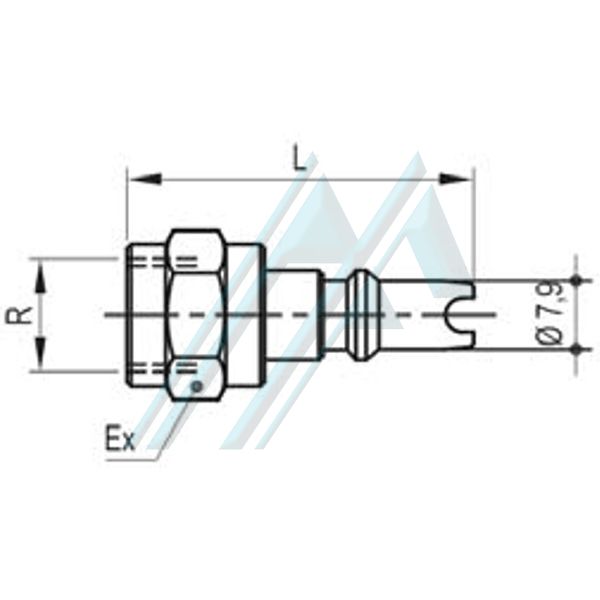

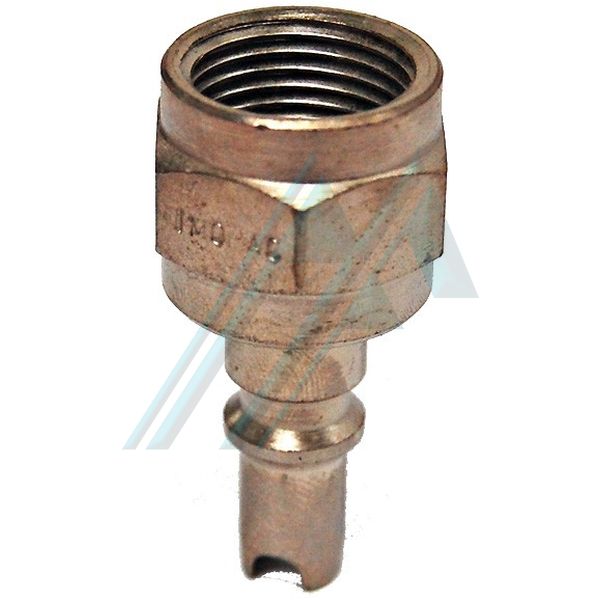

	zero	ACD25H	G 1/4”	40,3	17
	In acciaio inox AISI 303	ACD25HX
	Acciaio	ACD25H38	G 3/8”	41,8	20

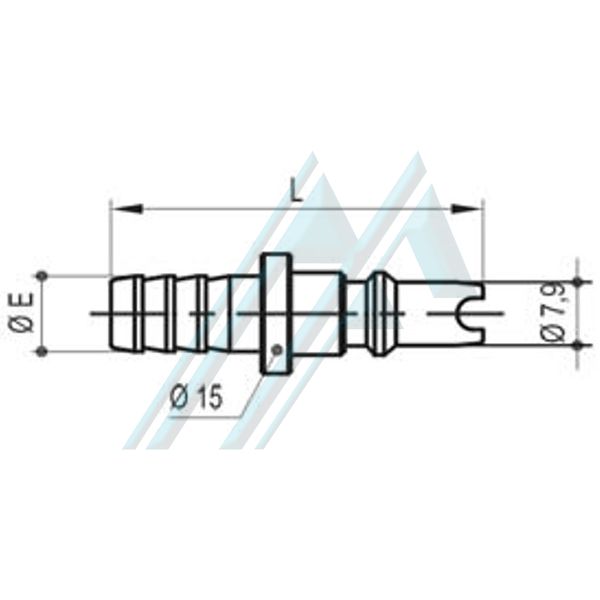

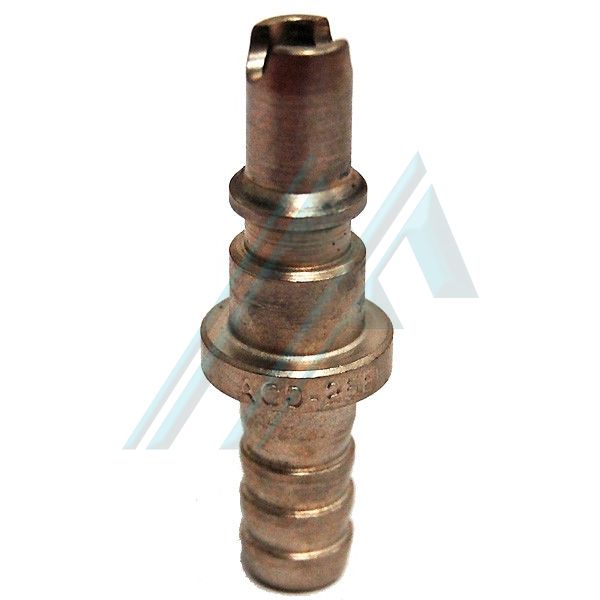

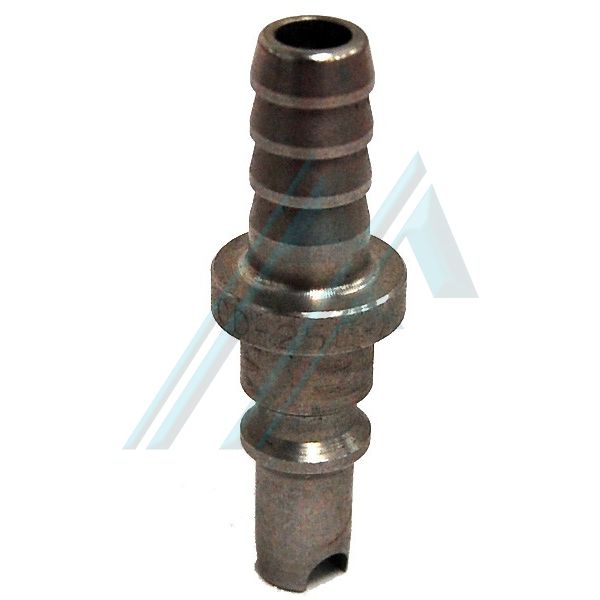

	Acciaio	ACD25E	Di centraggio tubo 8 (Ø 9,2 mm)	47,0	-
	In acciaio inox AISI 303	ACD25EX		Come contro il 52,3	-
