Plugue rápido ACD 25 acoplamento

DESCRIÇÃO

Fácil conexão-desconexão com uma só mão, o pequeno tamanho e grande robustez. Disponibilidade em passo livre. Sistema patenteado.

Acoplamentos de aço tratado, latão ou aço inoxidável.

CARACTERÍSTICAS

- Pressão de trabalho recomendada: 0-12 bar.

- Pressão máxima de trabalho: 35 bar.

- Temperatura de trabalho:

- De -10º C a +95º C, com juntas NBR.

- De -15º C até +200º C, com juntas de FKM.

- De -10º C a +95º C, com juntas de EPDM.

- De -10º C a +95º C, com juntas de VMQ.

* Vazão: 636 l/min. Medição realizada em um plugue CD-25 com acoplamento ACD-25M, a uma pressão de 6 bar e uma perda de carga de 0,5 bar.

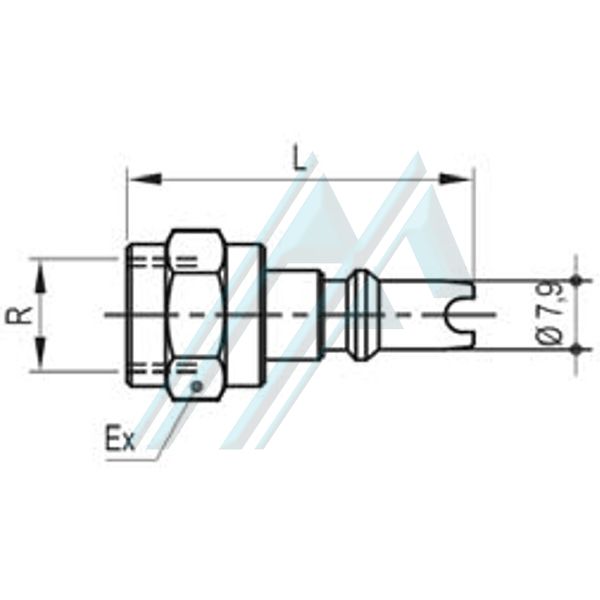

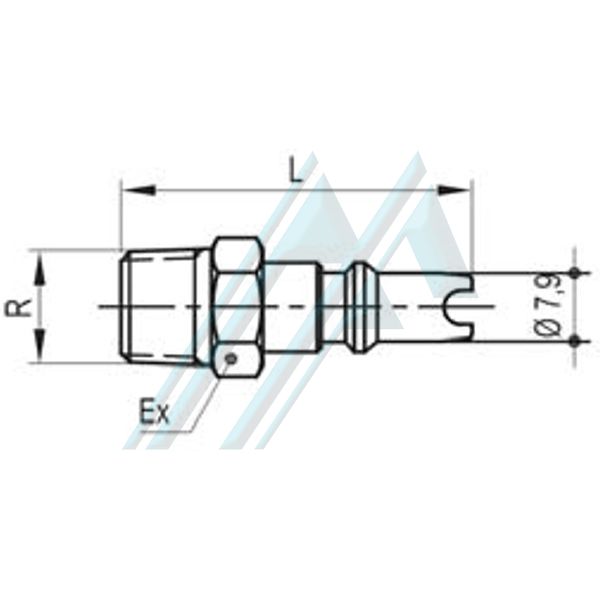

LIGAÇÃO	MATERIAL	REFERÊNCIA	ROSCA	L	Ex

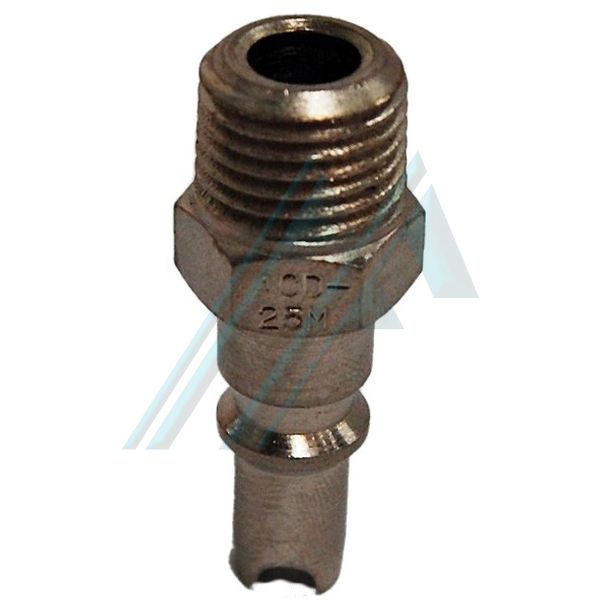

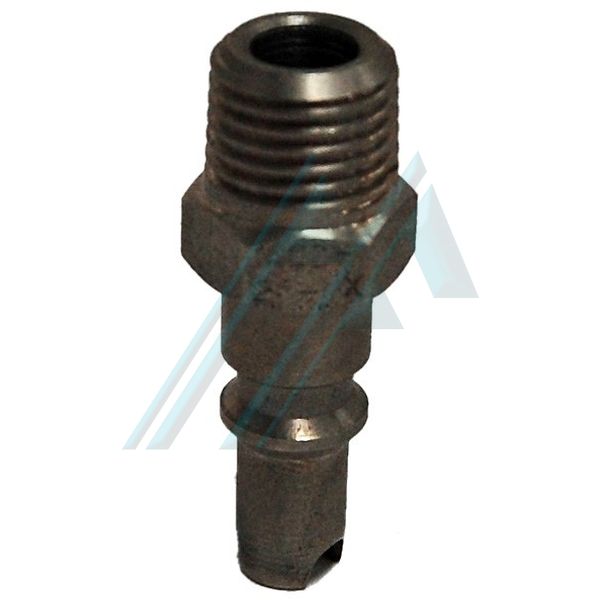

	Aço	ACD25M	R 1/4"	40,8	14
	Aço Inox AISI 303	ACD25MX

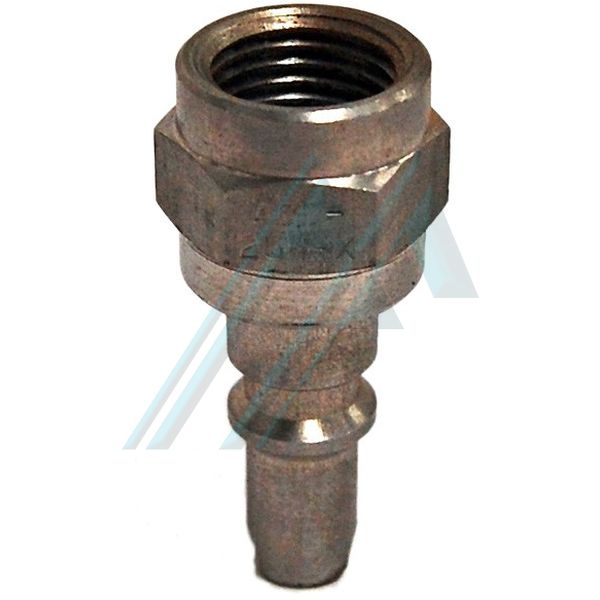

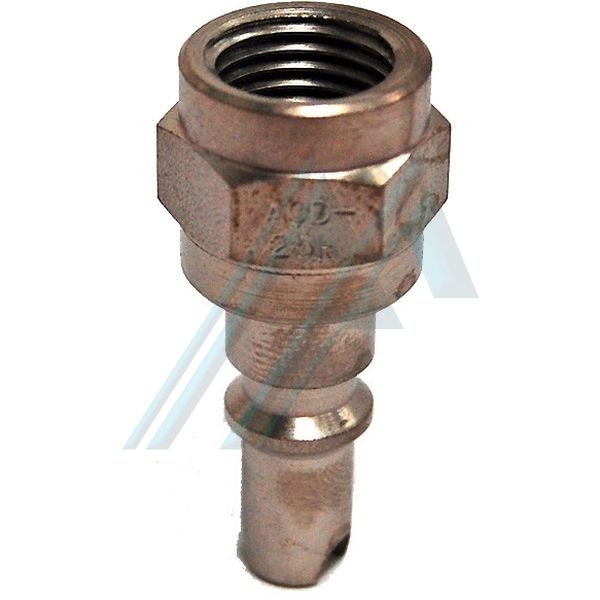

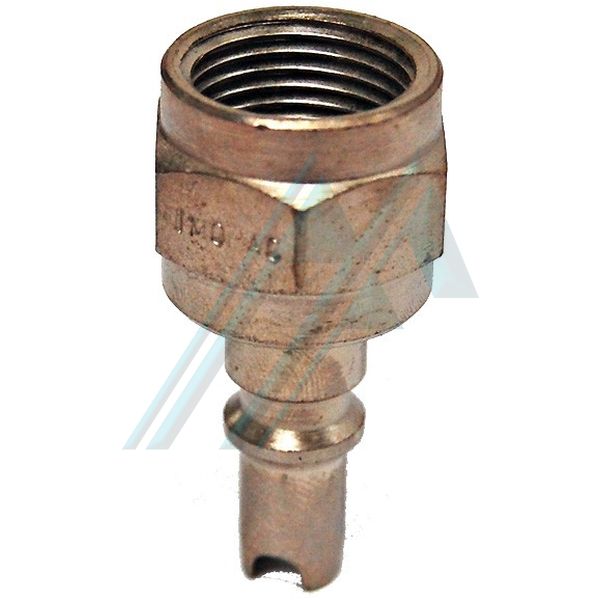

	zero	ACD25H	G 1/4"	40,3	17
	Aço Inox AISI 303	ACD25HX
	Aço	ACD25H38	G 3/8"	41,8	20

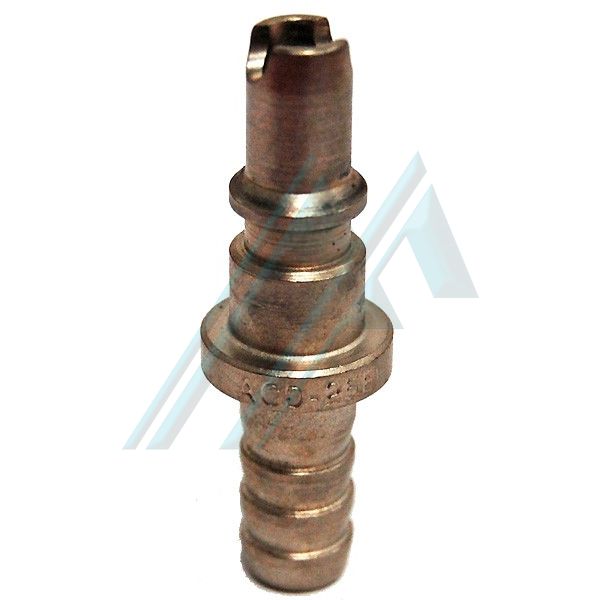

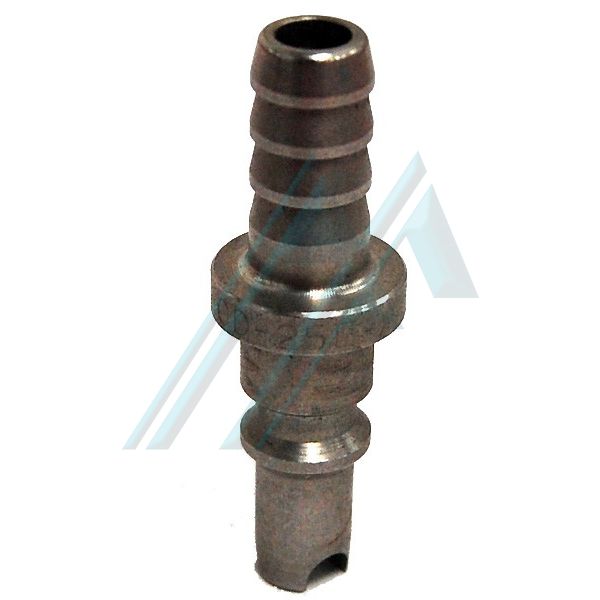

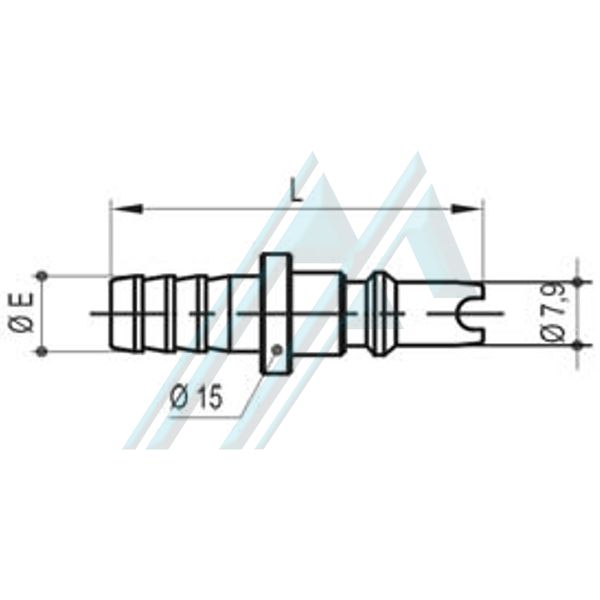

	Aço	ACD25E	Espiga para tubo de 8 (Ø 9,2 mm)	47,0	-
	Aço Inox AISI 303	ACD25EX		52,3	-
