Coupleur rapide ACD-25 couplage

DESCRIPTION

Une manipulation facile, connexion-déconnexion avec une seule main, de petite taille et une grande robustesse. Disponibilité dans l'étape-gratuit. Système breveté.

Les assemblages en acier traité, en laiton ou en acier inoxydable.

CARACTÉRISTIQUES

- Pression de service recommandée: de 0 à 12 bar.

- Pression de travail maximale: 35 bar.

- Température de travail:

- De -10º C à +95º C, avec NBR joints.

- À partir de -15 ° C jusqu'à +200 ° C, avec des joints d'étanchéité de fait de FKM.

- De -10º C à +95º C, avec joints d'étanchéité en EPDM.

- De -10º C à +95º C, avec des joints VMQ.

* Capacité de débit: 636 l/min. La mesure est effectuée dans un plug CD-25 avec couplage ACD-25M, à une pression de 6 bar et une perte de pression de 0,5 bar.

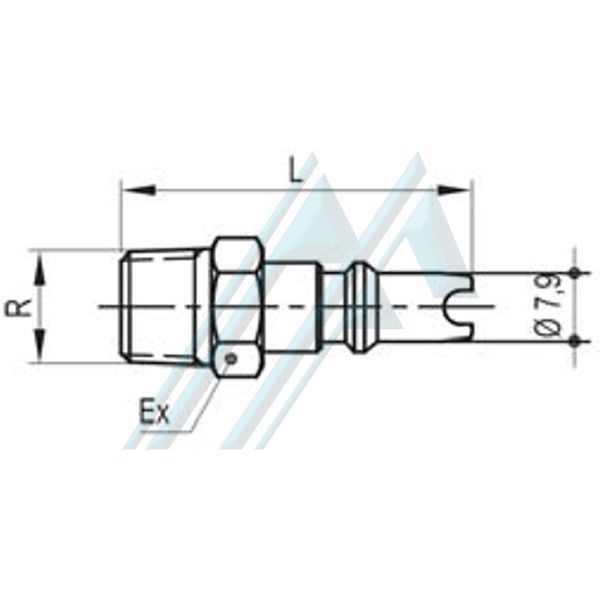

COUPLAGE	MATÉRIEL	RÉFÉRENCE	FIL	L	Ex
	Acier	ACD25M	R 1/4”	Pour 40.8	14
	Acier inox AISI 303	ACD25MX

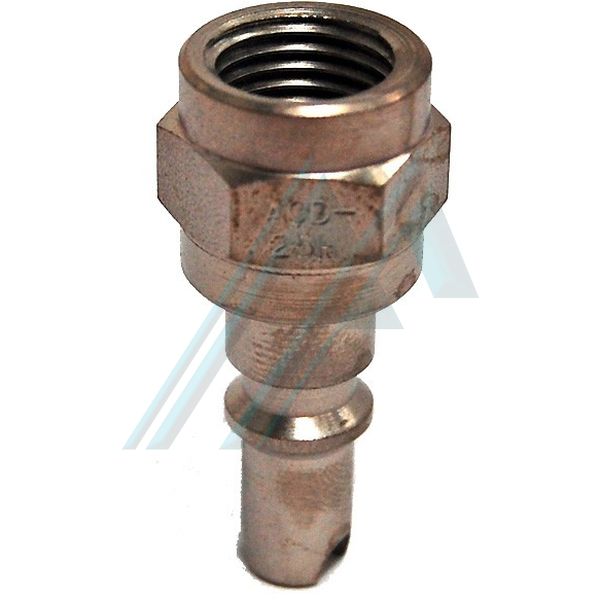

	zéro	ACD25H	G 1/4”	40,3	17

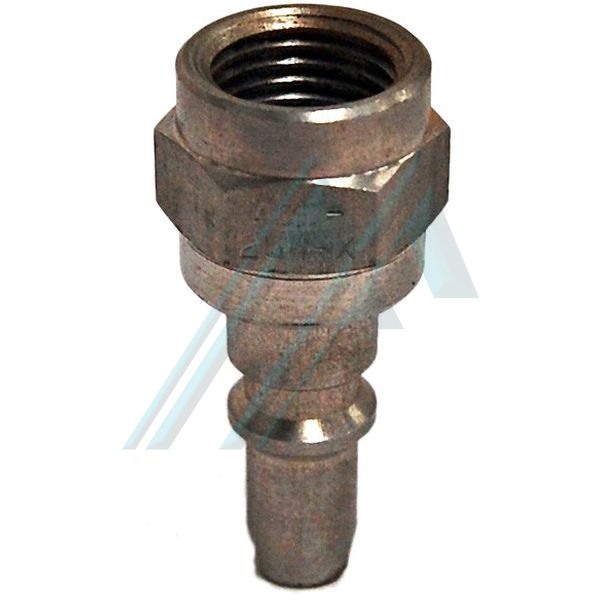

	Acier inox AISI 303	ACD25HX

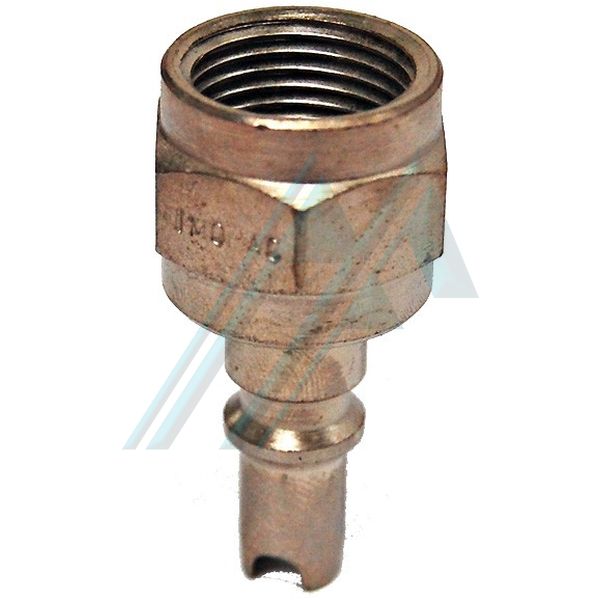

	Acier	ACD25H38	G 3/8”	41,8	20

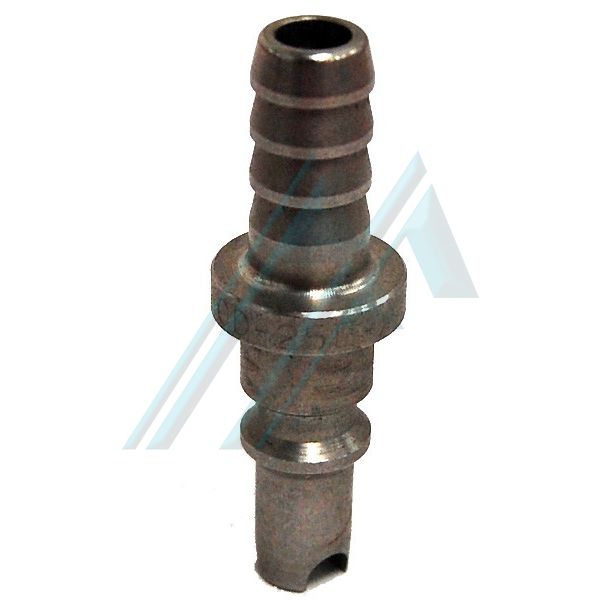

	Acier	ACD25E	Goujon tube 8 (Ø 9,2 mm)	47,0	-
	Acier inox AISI 303	ACD25EX		Contre 52,3 de	-
