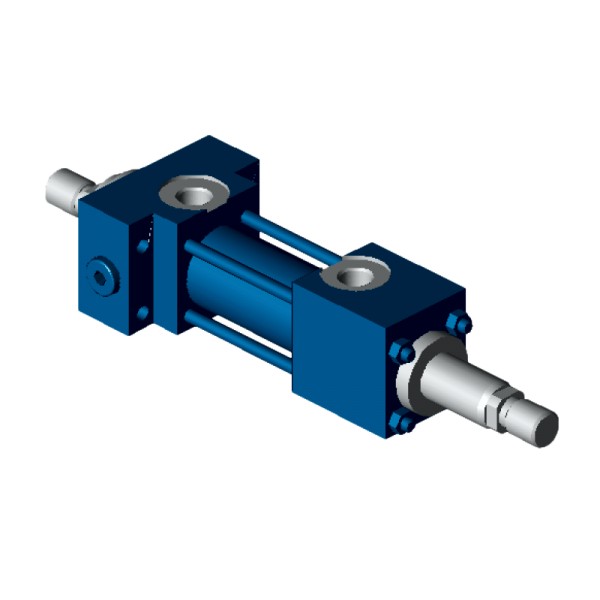

Cilindro de tirantes Rexroth

Modo de operación: CG Cilindro de vástago pasante.

Serie: T3 Seria T3 según ISO6020/2, DIN 24554.

Tipo de sujeción: ME5 Brida rectangular en el extremo de cabeza.

Diámetro del pistón: 25 mm.

Diámetro de vástago: 18 mm.

Longitud de carrera: 27 mm.

Principio constructivo: Z Cabeza y base unidos con el tirante.

Serie: 30 hasta 39: dimensión invariable de montaje y conexión.

Conexión de tubería / versión: B Rosca de tubo (ISO 1179-1) EE = G 1/4 DT = 25 (máx. 0,5 mm prof.)

Conexión de tuberia / en cabeza: 1 arriba - mirando hacia el vástago.

Conexión de tuberia / en base: 1 arriba - mirando hacia el vástago.

Versión de vástago: H Templado y cromado duro.

Extremo del vástago: D Rosca (ISO) para cabeza articulada CGKA KK = M14 x 1,5 A = 18 NV = 14.

Amortiguación de posición final: U Sin.

Versión de junta: M Sistema de sellado estándar (para aceite mineral HL, HLP, HFA).

Opción 1: W Sin opción.

Opción 2: W Sin opción.

Categoría de corrosividad: W Clase CP3 (C3, corta: según DIN EN ISO 12994-2).

Tonalidad: RAL5010 - Azul genciana.

Carga de aceite: W sin carga de aceite.

Certificado de inspección: W sin certificado de inspección.
