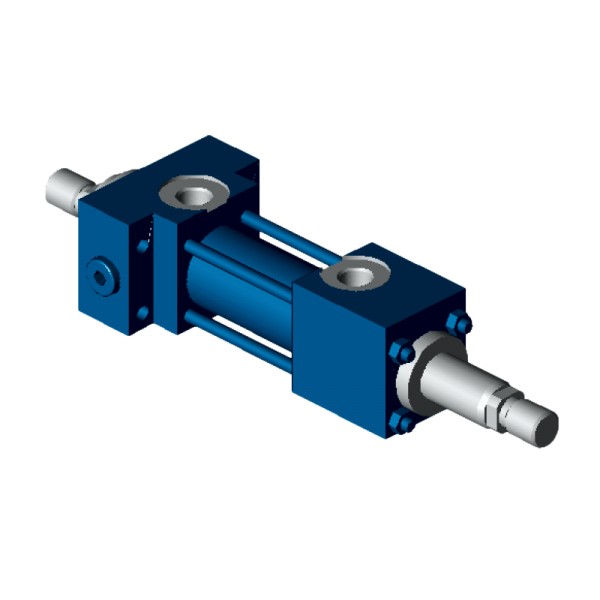

Vérin à tirants Rexroth

Mode de fonctionnement : CG Vérin à tige traversante.

Série : T3 Seria T3 selon ISO6020/2, DIN 24554.

Type de serrage : ME5 Bride rectangulaire côté tête.

Diamètre des pistons : 25 mm.

Diamètre de la tige : 18 mm.

Longueur de course : 27 mm.

Principe constructif : Z Tête et embase solidaires du tirant.

Séries : 30 à 39 : dimensions de montage et de raccordement invariables.

Raccord de tuyauterie / version : B Filetage de tuyauterie (ISO 1179-1) EE = G 1/4 DT = 25 (max. 0,5 mm de profondeur)

Connexion tuyau/tête : 1 haut - tige orientée.

Connexion tuyau/base : 1 haut - tige orientée.

Version tige : H trempé et chromé dur.

Embout de tige : Filetage D (ISO) pour tête articulée CGKA KK = M14 x 1,5 A = 18 NV = 14.

Amortissement de fin de course : U Sin.

Version joint : M Système d'étanchéité standard (pour huile minérale HL, HLP, HFA).

Option 1 : W Aucune option.

Option 2 : W Aucune option.

Catégorie de corrosivité : W Classe CP3 (C3, court : selon DIN EN ISO 12994-2).

Teinte : RAL5010 - Bleu gentiane.

Charge d'huile : W sans charge d'huile.

Certificat de visite : W sans certificat de visite.
