Gomito a 90° filettato M-18X150 per tubo idraulico Ø 12 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-18X150.- Per tubo idraulico Ø 12 esterno.- Serie leggera.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
7,13 €
Gomito a 90° con dado filettato M-16X150 per tubo idraulico Ø 10 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-16X150.- Per tubo idraulico Ø 10 esterno.- Serie leggera.- Materiale acciaio forgiato.- Trattamento antiruggine al bicromato.
7,67 €
Gomito a 90° filettato M-16X150 per tubo idraulico Ø 8 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-16X150.- Per tubo idraulico Ø 8 esterno.- Serie pesante.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
5,75 €
Gomito a 90° filettato M-14X150 per tubo idraulico Ø 8 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-14X150.- Per tubo idraulico Ø 8 esterno.- Serie leggera.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
5,88 €
Gomito a 90° con dado filettato M-14X150 per tubo idraulico Ø 6 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-14X150.- Per tubo idraulico Ø 6 esterno.- Serie Peasda.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
5,13 €
Gomito a 90° con dado filettato M-12X150 per tubo idraulico Ø 6 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-12X150.- Per tubo idraulico Ø 6 esterno.- Serie leggera.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
4,63 €
Gomito a 90° filettato M-24X150 per tubo idraulico Ø 16 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-24X150.- Per tubo idraulico Ø 16 esterno.- Serie pesante.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
11,50 €
Gomito a 90° con dado filettato M-22X150 per tubo idraulico Ø 15 esterno DIN 2353
- Dado a gomito 90º per tubo idraulico DIN 2353.- Dado filettato M-22X150.- Per tubo idraulico Ø 15 esterno.- Serie leggera.- Materiale acciaio forgiato.- Trattamento antiruggine bicromato.
7,83 €

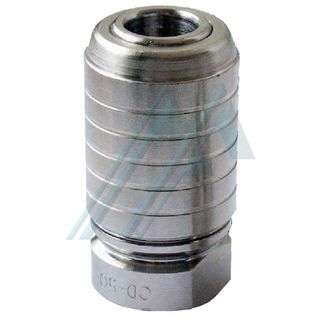

DESCRIZIONE
- Il funzionamento facile, la connessione-disconnessione con una sola mano, di piccola dimensione e grande robustezza. Disponibilità a passo libero. Sistema brevettato.
APPLICAZIONI
Per applicazioni pneumatiche in generale. Resistente alla corrosione grazie al trattamento superficiale.
CARATTERISTICHE
- Pressione di esercizio consigliata: 0 - 12 bar.
- Pressione massima di esercizio: 35 bar.
- Temperatura di lavoro:
Da -10 ° a +95ºC, con guarnizioni NBR.
Di -15 ° a +200 º c, con guarnizioni FKM.
Di da-40º a +95ºC, con guarnizioni in EPDM.
Di -60 ° a +200 º c, con guarnizioni VMQ.

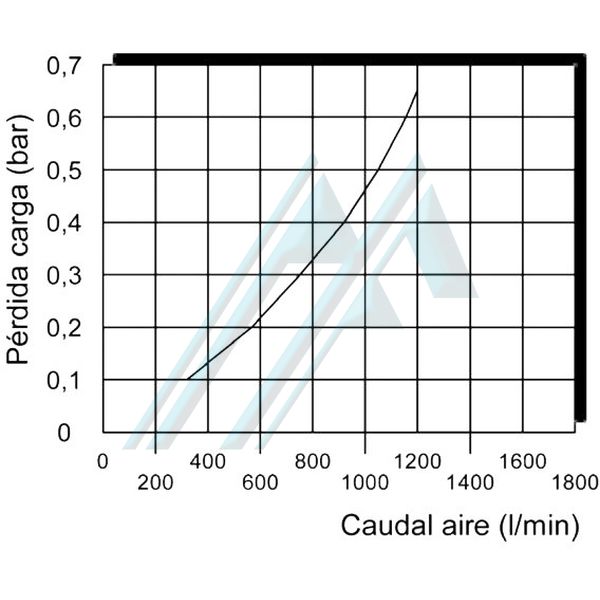

- Portata: 1.050 l/min. La misurazione viene eseguita in un plug CD-50 con acoplamento ACD-50M, ad una pressione di 6 bar, la perdita di pressione di 0,5 bar.

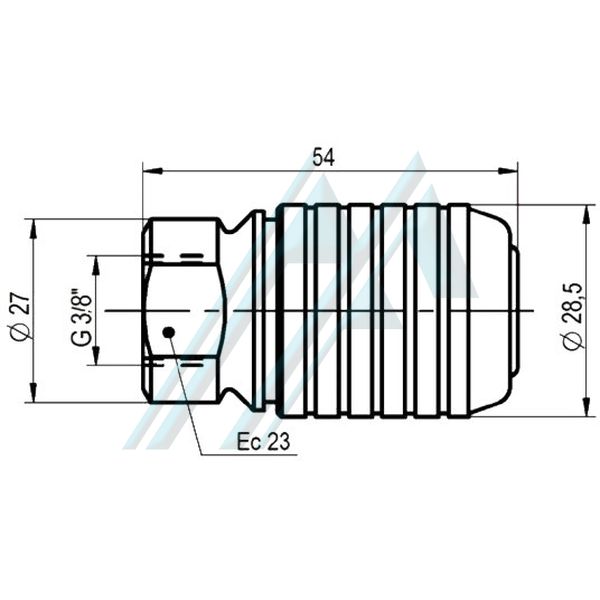

CD-50 | |
CORPO | Acciaio nichelato |
BRACCIALE | Acciaio nichelato |
VALVOLA | In acciaio inox AISI 303 |
RONDELLA | In acciaio inox AISI 304 |
ARTIGLI | In acciaio inox AISI 303 |
GUARNIZIONE | NBR, FKM, EPDEM o VMQ |
MOLLE | Acciaio inox AISI 302 |
CLIP | In acciaio inox AISI 301 |
