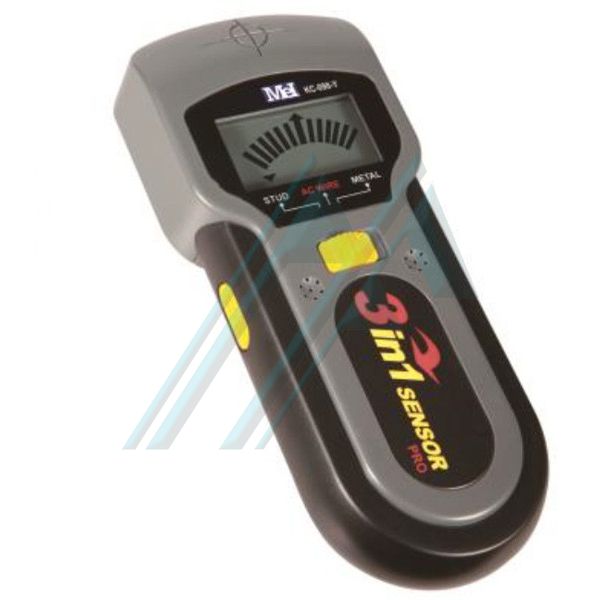

Detector de tubulações e cabos elétricos KC-098-E

Introdução:

O detector de tubulações e cabos elétricos podem detectar vigas, tubulações, cabos elétricos ou metais atrás das paredes através de sinais elétricos.

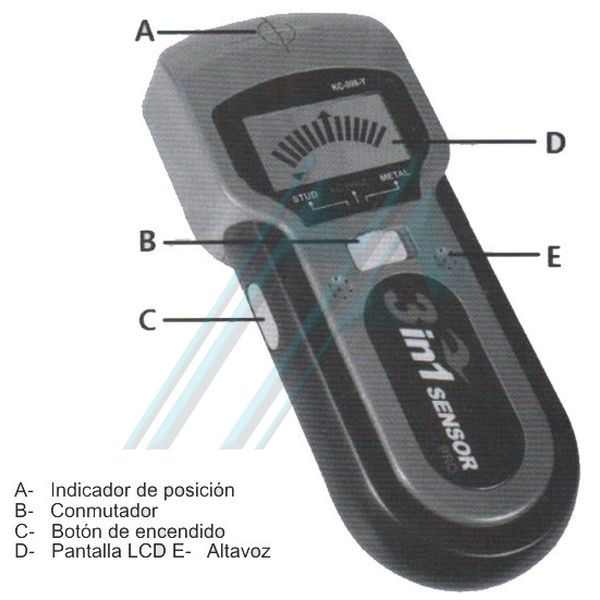

O dispositivo pode ser calibrado automaticamente com a indução sensível depois de ligar o computador. Selecione o modo para vigas, cabos elétricos ou detecção de metais por meio do botão. Uma vez que as extremidades das vigas, cabos elétricos ou de metais são detectados, o scanner envia um indicador sonoro e pode facilmente marcar a posição central do objeto com uma caneta na superfície através do indicador de posição superior do dispositivo.

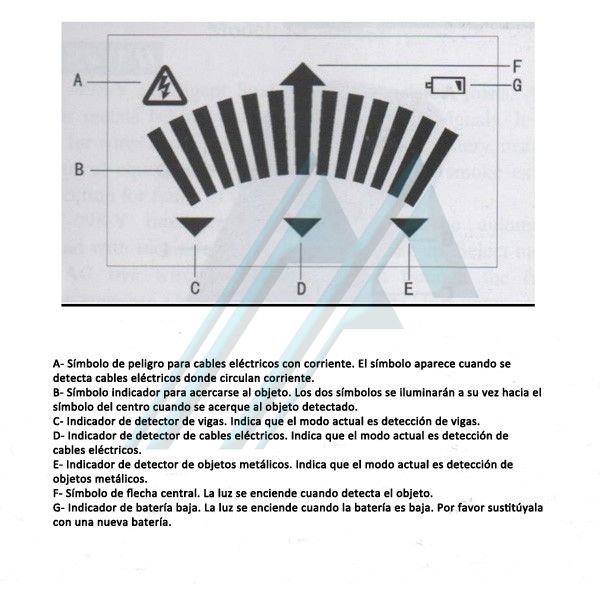

O KC-098-E tem a função de alarme para cabos elétricos com corrente. Quando detecta um fio com corrente, o dispositivo avisa com um símbolo na parte superior esquerda da tela e acende e não afetará a detecção de vigas ou metais.

Instruções de segurança da bateria:

- Por favor, retire as baterias quando limpe este produto.
- Remova as baterias antes de guardar o aparelho por um longo período de tempo.
- Por favor, coloque as baterias corretamente as instruções do pólo negativo e positivo indica.
- Por favor, descarte as baterias corretamente. As altas temperaturas podem causar explosões.
- Coloque fita isolante ao redor da bateria para evitar contato com outros objetos.

Instruções de operação:

- Bateria:

Abra o compartimento da bateria na parte traseira do dispositivo e conecte uma bateria de 9V no conector e coloque a bateria de volta ao compartimento. Feche a tampa traseira.

- Calibração:

O dispositivo deve ser calibrado na superfície de um objeto detectado antes de descobrir outro objeto.

◦ Calibração para vigas

Defina o modo de detecção de vigas e aproxime o dispositivo para a área detectada. Pressione o botão de energia e o scanner envia um bip indicando que está calibrando. A calibração termina quando o som é interrompido.

Dicas:

1. Quando calibre, o scanner não pode ser colocada diretamente em materiais com alta densidade (materiais, vigas, etc.), umidade ou recém-pintados.
2. Quando se aproxima ou se detectar um cabo elétrico que circula corrente durante a calibração, o símbolo de perigo será apresentada depois da calibração.

◦ Calibração para cabos elétricos
Defina o modo de detecção de cabos elétricos e calibre o aparelho seguindo o método anterior.

Dicas:

Quando calibre o aparelho, automaticamente será criado um grau de indução de acordo com a distância ao cabo elétrico. Se a distância ao cabo é distante, o grau de indução será definida no mais alto e se a distância ao cabo é mais próximo o grau de indução é estabelecido com o ideal de acordo com a distância.

◦ Calibração para objetos metálicos
Defina o modo de detecção de objetos metálicos e calibre o aparelho seguindo o método anterior.

Dicas:

1. Quando calibre o dispositivo automaticamente criará uma grade de indução de acordo com a distância ao objeto metálico. Se o objeto metálico não existir, o dispositivo, de acordo com o grau mais elevado. Se o objeto metálico existir, o dispositivo, de acordo com o grau ótimo de acordo com o tamanho e tipo de material.
2. Quando se aproxima ou se detectar um cabo elétrico que circula corrente durante a calibração, o símbolo de perigo será apresentada depois da calibração.

Funcionamento:

◦ Detecção de vigas através de paredes

De acordo com os requisitos de calibração para a detecção de joists, calibrar a ferramenta para o grau de indução ideal de acordo com os seguintes passos:

1. Mova o dispositivo pela superfície do objeto em linha reta na horizontal e devagar, segurando-a firmemente.
2. Quando o dispositivo se move horizontalmente e estar perto do objeto detectado, o símbolo da seta se iluminará e deverá reduzir a velocidade de movimento.
3. Se a aresta de corte da viga é detectado, o centro da seta se iluminará e soará ao mesmo tempo. Marque com um lápis a posição do objeto. Retire o dispositivo lentamente dessa marca para um dos dois lados, até que o som pare.
4. Repita os processos anteriores a partir do lado oposto até a marca feita anteriormente, para detectar a outra extremidade do objeto. Repita o processo várias vezes para obter resultados mais precisos.

◦ Detecção de cabos elétricos através de paredes

Use o dispositivo para encontrar as arestas de corte dos cabos elétricos e márquelos seguindo o método anterior.

◦ Detecção de objetos metálicos

Use o dispositivo para encontrar as arestas dos objetos metálicos e márquelos seguindo o método anterior.

Dicas:

- Verifique se a bateria antes de usar o dispositivo. Quando tem a bateria fraca, o símbolo parpadeara continuamente na tela. Substitua a bateria de acordo com as instruções.
- Com o fim de assegurar-se de que o scanner está em melhor estado durante a detecção, segure a alça do dispositivo e mantenha a outra mão remota durante a detecção.
- O dispositivo pode detectar de forma precisa o centro do objeto, mas a largura somente pode ser detectado em um intervalo.
- Não utilize o dispositivo perto de corrente elétrica ou uma interferência de alta freqüência.
- Por favor, não use o scanner com altas temperaturas ou lugares úmidos.
- Quando o corte ou perfure a parede, teto ou chão, por favor tenha cuidado com os cabos e tubos, que podem ser na parte traseira.
- Os cabos elétricos onde não circulam eletricidade não podem ser detectados.
- Quando a espessura do muro é superior a 19mm ou as vigas estão muito perto uma da outra, não é possível detectar corretamente de forma precisa.
- Não é possível realizar a detecção de elementos se a parede é metálica.

PRECAUÇÕES

Não deixe cair o produto ou utilizar a força.
Não desmonte o produto para evitar avarias.
Não coloque o produto com gás corrosivo.
Mantenha limpo o dispositivo.
Não mergulhe o produto na água, já que será danificado.
Por favor, remova a bateria se não vai usá-lo por um tempo.

Especificações técnicas:

Garantia:

Garante que o produto está livre de defeitos no material, mão-de-obra pelo período de um
ano a partir da data de compra.

Aviso: A garantia não se aplica nas seguintes condições:

- Desmontagem não autorizada pode invalidar a garantia.
- Nós não somos responsável por qualquer dano resultante da abrasão, água, quedas ou desmontagem.

Dicas: Muitas partes do produto podem ser recicladas, por favor contacte o seu administrador local
para reciclar em vez de jogá-lo no lixo.
