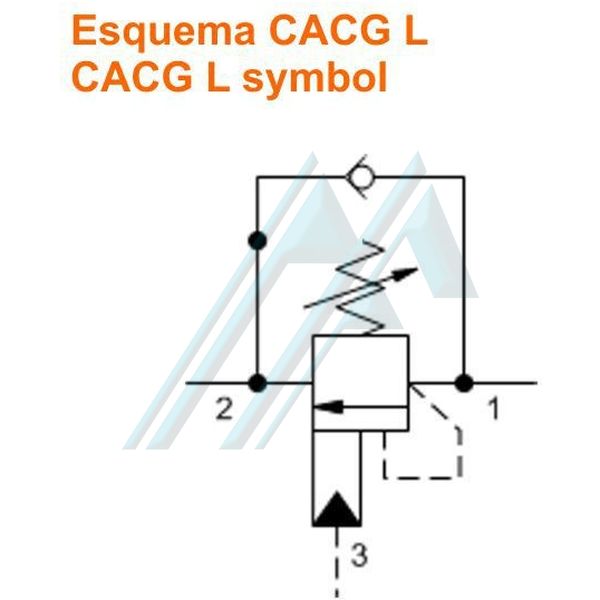

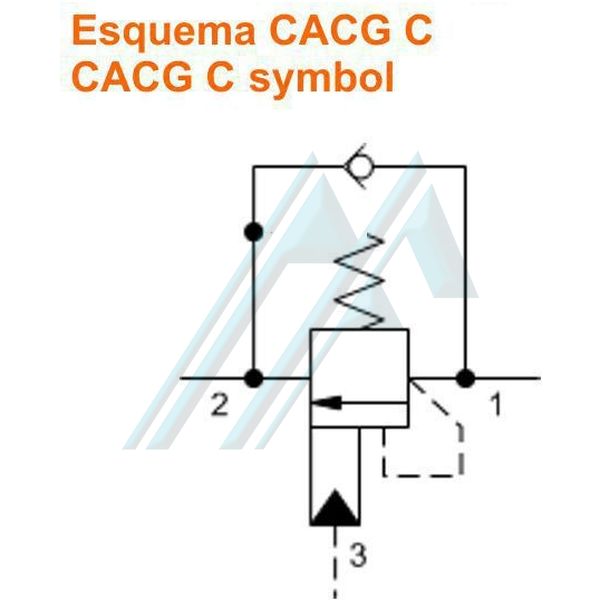

Das Rückschlagventil ermöglicht einen freien Durchfluss vom Wegeventil (2) zum Druck (1), während ein direktes, vorgesteuertes Auslassventil den Durchfluss von 1 nach 2 regelt. Der Pilot (3) senkt die effektive Einstellung des Auslassventils auf Ein Wert, der durch das Pilotverhältnis bestimmt wird. Der Gegendruck bei 2 beeinflusst die Ventileinstellung nicht, da die Federkammer einen atmosphärischen Bezug hat.
.
Maximaler Durchfluss: 60 Liter;
Hohlraum: T11-A.
.
Standardoptionen
ich sende | Druckeinstellung | Dichtungen |

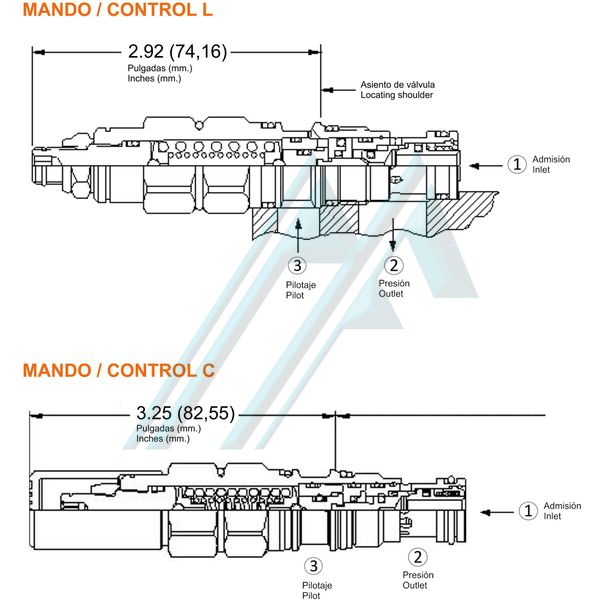

C * Manipulationsschutzsystem - Werkseinstellung L Standard-Schraubeneinstellung | F 1000 - 2500 psi (70 - 175 bar) 140 bar (2000 psi) Standardeinstellung G 2000 - 6000 psi (140 - 420 bar) 280 bar (4000 psi) Standardeinstellung | N Nitril V Viton |
ACHTUNG: * Spezielle Einstellung muss zum Zeitpunkt der Bestellung bestätigt werden. Vom Kunden festgelegte Einstellungen werden in die Mutter eingraviert. |
