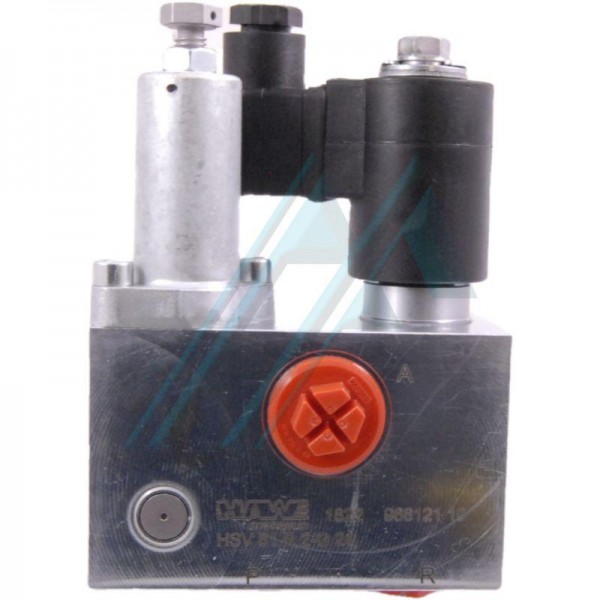

Distributeur HSV R 2-G 24

Le type HSV.

- Il s'agit d'une combinaison de vannes, de préférence pour contrôler les appareils de levage avec un ou deux vérins hydrauliques à simple effet.

- Le bloc vannes est composé de :

Une vanne étanche 2/2 voies, à commande électrique, pour abaisser la charge levée

Une vanne de régulation (en option) pour limiter la vitesse de descente ; Ajustable

Un régulateur de débit à 2 voies, en option sur les modèles HSV 23-R6, qui garantit une vitesse de descente peu dépendante de la charge.

- Un limiteur de pression pour limiter la charge admissible (pression maximale de fonctionnement). Le réglage usine est de 220 bar, réglable jusqu'à 400 bar

- Un clapet anti-retour qui empêche la réaction de la pression de charge sur la pompe déconnectée lorsque la charge est levée (par exemple, lors de la rotation d'une pompe à engrenages en marche arrière). La position du clapet anti-retour par rapport au limiteur de pression dépend des exigences requises.

- Dans les exécutions R2 et R4 (S2 et S4), une descente incontrôlée est évitée

de la charge lorsque la soupape de surpression est « flottante » (pression de charge proche de la valeur de consigne).
