Electroválvula para aire comprimido 5 vías 3 posiciones
S9581-RFE
390,63 €
-- 最大シャフト径 25 mm.- タイプ Star 75 X 16.- 内径 Star 31 mm.- マウント Star A75/16.- 最大トルク 16,8 kgm.- 最大回転数.7000.- 重量 Kgs 0,9.
76,44 €
80,82 €
78,75 €
302,10 €
- オンライン分流器。 - 流量45リットル/分。 - 1/2 インチの雌ネジ。 - 炭素鋼素材。
432,25 €
- 減圧機能付き。 - D 5116 (02-2016-1.1)。 - ベースプレートへの取り付けは含まれていません。 - 使用圧力 pmax: 500 bar。 - 制御流量 Qmax: 2 l/min。
437,20 €
STRAIGHT CYLINDRICAL CON.M RCG 0602
2,20 €

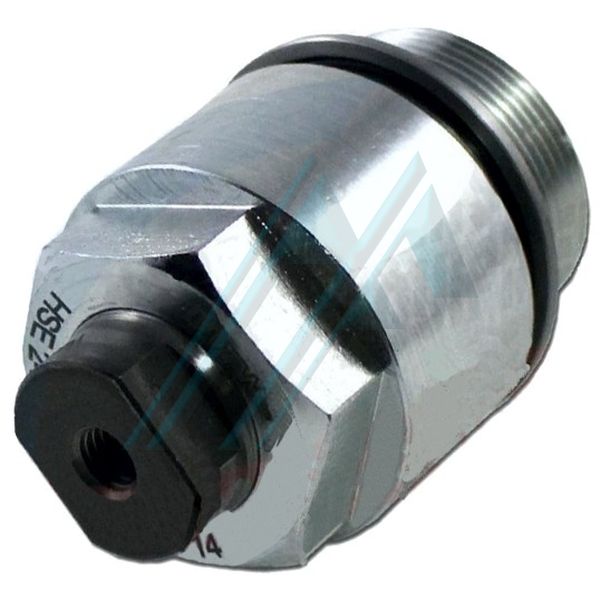

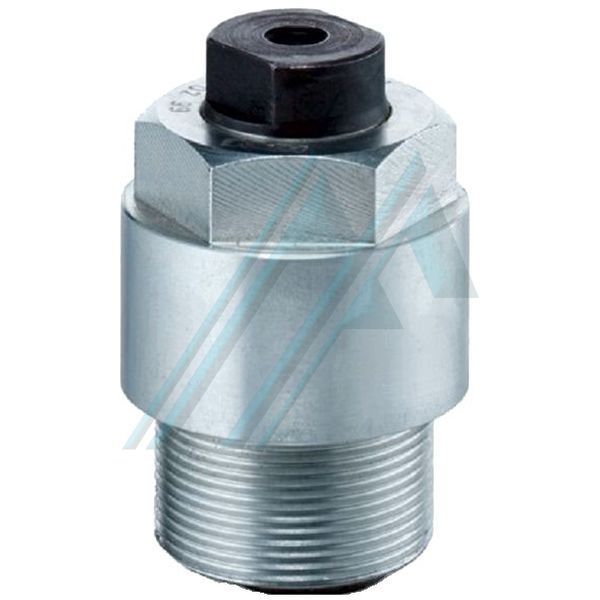

HSEタイプのクランプシリンダーはねじ込み式シリンダーです。タイプHSAはスクリュードライバーシリンダーです。最小限の設置スペースで、非常に大きな力をデバイスに伝達できます。
HSEおよびHSA油圧シリンダーは、回復スプリングを備えた単一の効果要素であり、短距離の場合に非常に狭いスペースに大きなエネルギーを集中させる必要がある場合に、油圧装置および他の多くの油圧システムで使用します。
-デバイスの構築、ワークピースの吸引とクランプ(製造および組み立て施設)。
-機械工具の建設、キャリッジとガイドの係留、円形テーブルの固定など。
-切りくずの除去、曲げ、スタンピング、パンチング、カットなしの成形。
テンションローラーのスチールハウジングの表面は、腐食に対して処理されています。内部ストップ付きのダイバーピストンは硬化され、研磨されています。オイルの流れは本体を通ります。

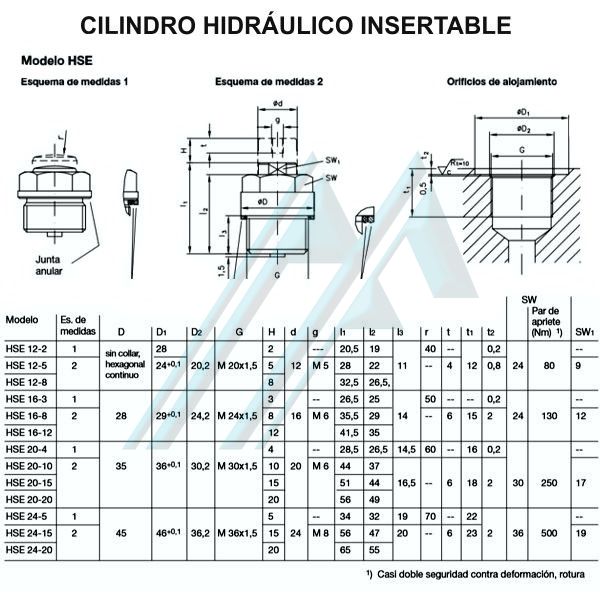

モデル | ピストン Ød んん | キャリア h んん | ハーメタイゼーション ケーシングの | ばね回復圧力(bar) | 固定 | 質量 重量約。 Kg | |
拡張 | 撤回 | 本体にねじ込み | |||||
HSE122 | 12 | 2 | 最先端 | 6 | 3 | 0.05 | |
HSE125 | 5 | リングシール 20x24x1.5 DIN 7603-Cu | 6.5 | 3 | 0.06 | ||
HSE128 | 8 | 5 | 2 | 0.08 | |||
HSE163 | 16 | 3 | 最先端 | 5.5 | 3 | 0.08 | |
HSE168 | 8 | リングシール 24x29x2 DIN 7603-Cu | 7 | 3.5 | 0.09 | ||
HSE1612 | 12 | 6.5 | 3.5 | 0.12 | |||
HSE204 | 20 | 4 | 最先端 | 6 | 3.5 | 0.14 | |
HSE2010 | 10 | リングシール 30x36x2 DIN 7603-Cu | 7 | 3 | 0.2 | ||
HSE2015 | 15 | 5.7 | 2.5 | 0.25 | |||
HSE2020 | 20 | 6.5 | 2.5 | 0.3 | |||
HSE245 | 24 | 5 | Oリング 37x2.5xNBR 90Shとリング のサポート 鋼 | 6 | 4.5 | 0.25 | |
HSE2415 | 15 | 7 | 3.5 | 0.4 | |||
HSE2420 | 20 | 6 | 4 | 0.5 | |||

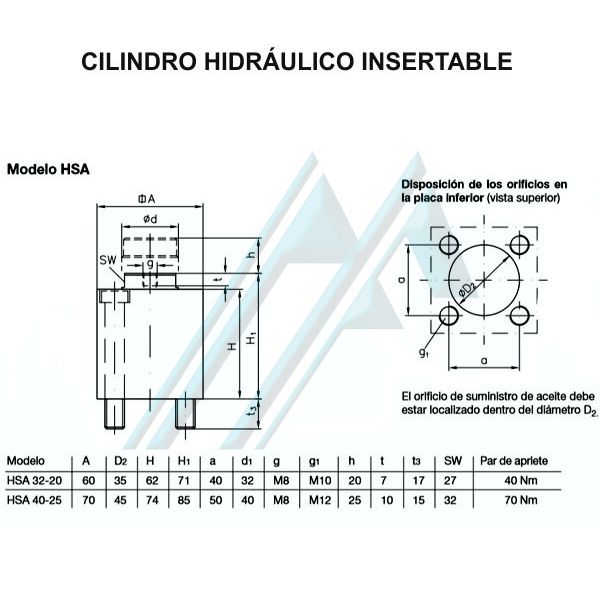

HSA3220 | 32 | 20 | Oリング34x3 NBR 90 Sh | 5 | 1 | 本体にボルトで固定 | 1.6 |
HSA4025 | 40 | 25 | Oリング44x5 NBR 90 Sh | 4.5 | 1 | 2.5 |
指定:スプリングリターン付き単動シリンダー。
取り付け位置:不明瞭。
表面処理:軸方向および格納状態のピストンには使用できません。可能な場合は、外部ストップで保持します。同様に、ピストンにかかる横方向の力は常に避けてください。
油圧流体:DIN 51.524、パート1〜3に準拠した油圧オイル。 DIN51519に準拠したISOVG 10〜68。粘度範囲:最小。約4;最大約1500mm 2 / s。最適なサービス:約。 10 ... 500 mm 2 / s。 HEPG(ポリアルキレングリコール)やHEES(合成エステル)などの生分解性油圧流体にも最適です。 + 70°C。
温度:周囲:約。 -40 ... + 80°C;オイル:-25 ... + 80°C、粘度範囲に注意してください。 -40°Cまでの許容始動温度。
