Cotovelo de 90° com rosca M-24X150 para tubo hidráulico Ø 16 exterior DIN 2353
- Porca de cotovelo 90º para tubo hidráulico DIN 2353.- Porca de rosca M-24X150.- Para tubo hidráulico Ø 16 exterior.- Série pesada.- Material aço forjado.- Tratamento anti-ferrugem bicromatizado.
11,50 €
Cotovelo de 90° com porca roscada M-22X150 para mangueira hidráulica Ø 15 exterior DIN 2353
- Porca de cotovelo de 90º para tubo hidráulico DIN 2353.- Porca de rosca M-22X150.- Para tubo hidráulico Ø 15 exterior.- Série leve.- Material aço forjado.- Tratamento anti-ferrugem bicromatizado.
7,83 €
Cotovelo de 90° com rosca M-22X150 para mangueira hidráulica Ø 14 exterior DIN 2353
- Porca de cotovelo de 90º para tubo hidráulico DIN 2353.- Porca de rosca M-22X150.- Para tubo hidráulico Ø 14 exterior.- Série pesada.- Material aço forjado.- Tratamento anti-ferrugem bicromatizado.
10,54 €
Cotovelo de 90° com rosca M-20X150 para tubo hidráulico Ø 12 exterior DIN 2353
- Porca de cotovelo de 90º para tubo hidráulico DIN 2353.- Porca de rosca M-20X150.- Para tubo hidráulico Ø 12 exterior.- Série pesada.- Material aço forjado.- Tratamento anti-ferrugem bicromatizado.
7,13 €
- Filtro de ar. - Altura: 125 mm. - Diâmetro Exterior 128 mm. - Diâmetro Interior: 64 mm. - Diâmetro interno 2: 64 mm. - Peso: 0,540.
25,12 €
Cotovelo de 90° com rosca M-36X200 para mangueira hidráulica Ø 25 exterior DIN 2353
- Porca de cotovelo de 90º para tubo hidráulico DIN 2353.- Porca de rosca M-36X200.- Para tubo hidráulico Ø 25 exterior.- Série pesada.- Material aço forjado.- Tratamento anti-ferrugem bicromatizado.
27,25 €
Cotovelo de 90° com rosca M-30X200 para tubo hidráulico Ø 22 exterior Ø 22 DIN 2353
- Porca de cotovelo de 90º para tubo hidráulico DIN 2353.- Porca de rosca M-30X200.- Para tubo hidráulico Ø 22 exterior.- Série leve.- Material aço forjado.- Tratamento anti-ferrugem bicromatizado.
15,46 €
Cotovelo de 90° com porca roscada M-30X200 para tubo hidráulico Ø 20 exterior DIN 2353
- Porca de cotovelo de 90º para tubo hidráulico DIN 2353.- Porca de rosca M-30X200.- Para tubo hidráulico Ø 20 exterior.- Série pesada.- Material aço forjado.- Tratamento anti-ferrugem bicromatizado.
16,75 €

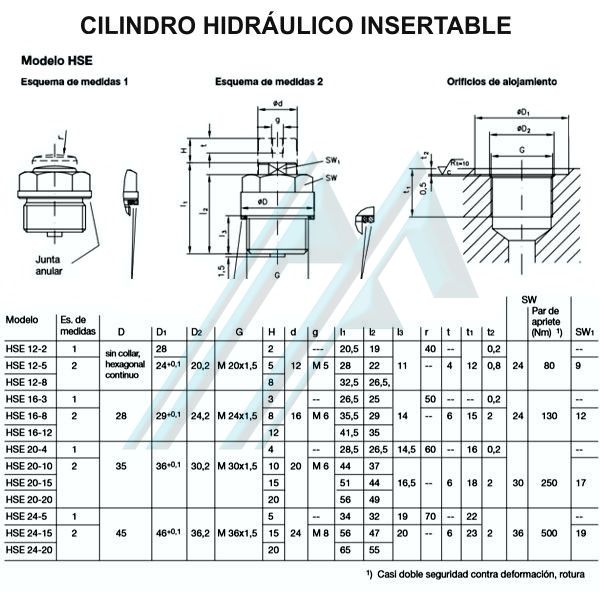

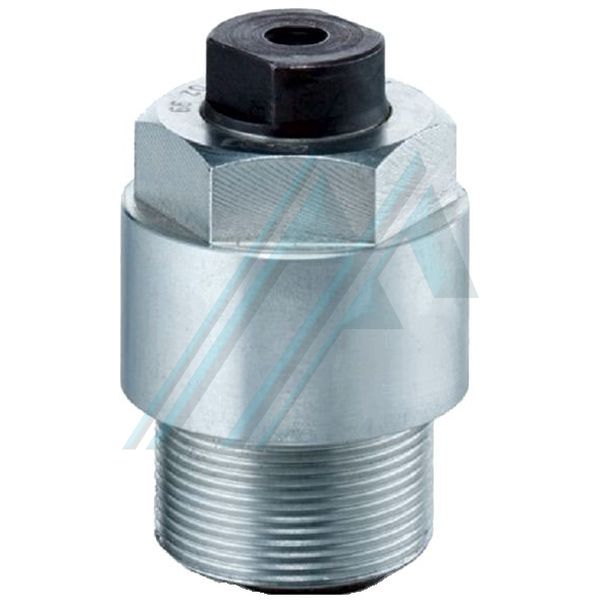

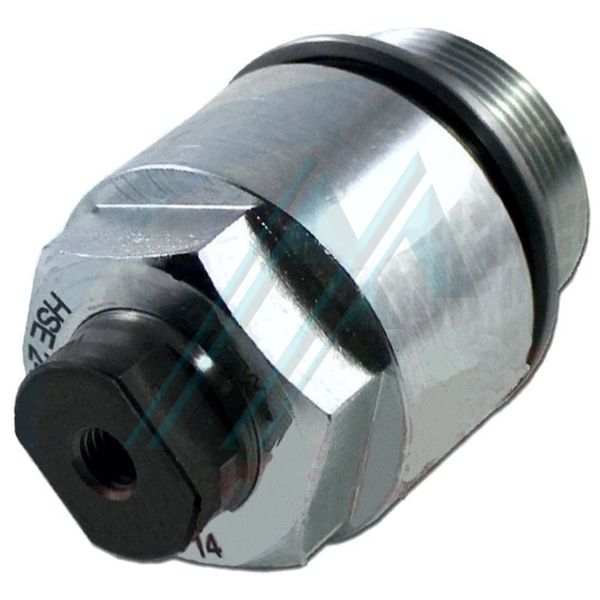

O cilindro de fixação do tipo HSE é um cilindro aparafusado. tipo HSA é um cilindro de chave de fenda. Forças muito grandes podem ser transmitidas nos dispositivos em um espaço mínimo de instalação.
Os cilindros hidráulicos HSE e HSA são elementos de efeito único, providos de molas de recuperação, para uso em dispositivos hidráulicos e muitos outros sistemas hidráulicos, quando é necessário concentrar grandes energias em um espaço muito pequeno no caso de distâncias curtas.
- Construção de dispositivos, sucção e fixação de peças de trabalho (instalações de produção e montagem).
- Construção de máquinas-ferramentas, amarração de carruagens e guias, para imobilização de mesas circulares, etc.
- Conformação sem remoção de cavacos, dobra, estampagem, puncionamento e corte.
A superfície da carcaça de aço dos rolos tensores é tratada contra a corrosão. Os pistões do mergulhador com batente interno são temperados e retificados. O fluxo de óleo passa pelo corpo principal.
MODELO | PISTÃO Ø d milímetros | Carreira h milímetros | Hermetização do invólucro | Pressão de recuperação da mola (bar) | Fixação | Massa peso aprox. Kg | |
Estendido | Retirado | Enfiado em um corpo principal | |||||
HSE122 | 12 | 2 | Ponta | 6 | 3 | 0,05 | |
HSE125 | 5 | Anel de vedação 20x24x1,5 DIN 7603-Cu | 6,5 | 3 | 0,06 | ||
HSE128 | 8 | 5 | 2 | 0,08 | |||
HSE163 | 16 | 3 | Ponta | 5,5 | 3 | 0,08 | |
HSE168 | 8 | Anel de vedação 24x29x2 DIN 7603-Cu | 7 | 3,5 | 0,09 | ||
HSE1612 | 12 | 6,5 | 3,5 | 0,12 | |||
HSE204 | vinte | 4 | Ponta | 6 | 3,5 | 0,14 | |
HSE2010 | 10 | Anel de vedação 30x36x2 DIN 7603-Cu | 7 | 3 | 0,2 | ||
HSE2015 | quinze | 5,7 | 2,5 | 0,25 | |||
HSE2020 | vinte | 6,5 | 2,5 | 0,3 | |||
HSE245 | 24 | 5 | Anel-O 37x2,5xNBR 90Sh e anel apoio de aço | 6 | 4,5 | 0,25 | |
HSE2415 | quinze | 7 | 3,5 | 0,4 | |||
HSE2420 | vinte | 6 | 4 | 0,5 | |||

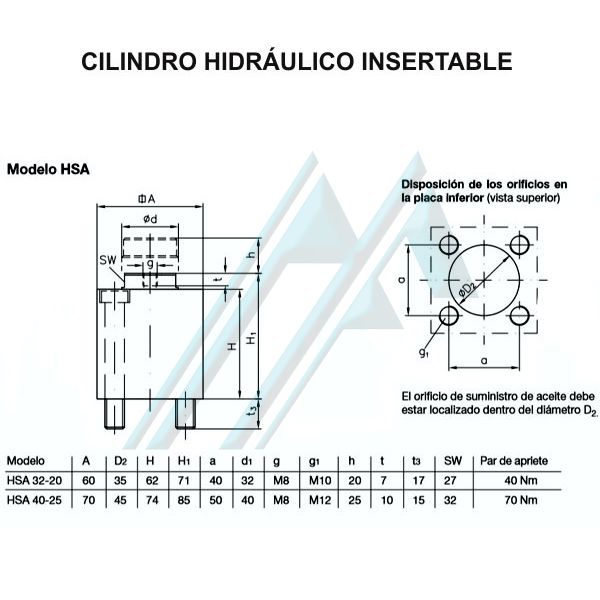

HSA3220 | 32 | vinte | O-ring 34x3 NBR 90 Sh | 5 | 1 | Aparafusado em um corpo principal | 1,6 |
HSA4025 | 40 | 25 | O-ring 44x5 NBR 90 Sh | 4,5 | 1 | 2,5 |
Designação: Cilindro de simples ação com retorno por mola.
Posição de montagem: Indistinta.
Tratamento de superfície: Não é permitido no pistão no sentido axial e no estado retraído. Se disponível, retenha por batente externo. Da mesma forma, sempre evite forças laterais no pistão.
Fluido hidráulico: Óleo hidráulico de acordo com DIN 51.524, partes 1-3; ISO VG 10 a 68 de acordo com DIN 51519. Faixa de viscosidade: mín. Aproximadamente. 4; máx. aproximadamente 1500 mm 2 / s. Serviço ideal: aprox. 10 ... 500 mm 2 / s. Também adequado para fluidos hidráulicos biodegradáveis do tipo HEPG (polialquilenoglicol) e HEES (éster sintético) em temperaturas de operação de até aprox. + 70 ° C
Temperaturas: Ambiente: aprox. -40 ... +80 ° C; Óleo: -25 ... + 80 ° C, preste atenção à faixa de viscosidade. Temperatura de inicialização permitida até -40 ° C.
