Вставка гидроцилиндра HSE и HSA Hawe

Свойства и преимущества:

- компактная конструкция

- Рабочее давление до 500 бар

Области применения:

- Системы зажима и стяжки

- Системы крепления

- Станки

Рабочее давление P макс. = 500 бар.

Подробнее...

В наличии : На складе, обычно отправляется в течение одного рабочего дня.

140,05 €

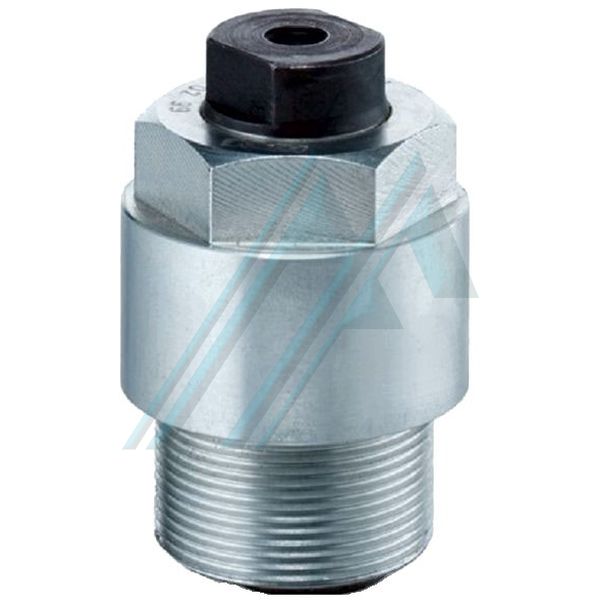

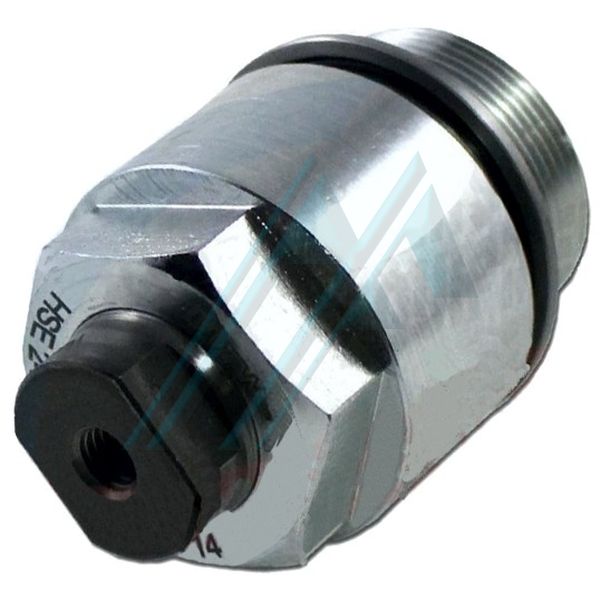

Зажимной цилиндр типа HSE представляет собой ввинчиваемый цилиндр. Тип HSA представляет собой цилиндрическую отвертку. В устройствах могут передаваться очень большие силы при минимальном пространстве для установки.

Гидравлические цилиндры HSE и HSA представляют собой одноэлементные элементы, снабженные возвратными пружинами, для использования в гидравлических устройствах и многих других гидравлических системах, когда необходимо сконцентрировать большую энергию в очень маленьком пространстве в случае коротких расстояний.

- Устройство устройств присоса и зажима заготовок (производственно-монтажные комплексы).

- Строительство станков, швартовка тележек и направляющих, для иммобилизации круговых столов и т. Д.

- Формовка без удаления стружки, гибки, штамповки, штамповки и резки.

Поверхность стального корпуса натяжных роликов обработана от коррозии. Дайвер-поршни с внутренним упором закалены и отшлифованы. Поток масла проходит через основной корпус.

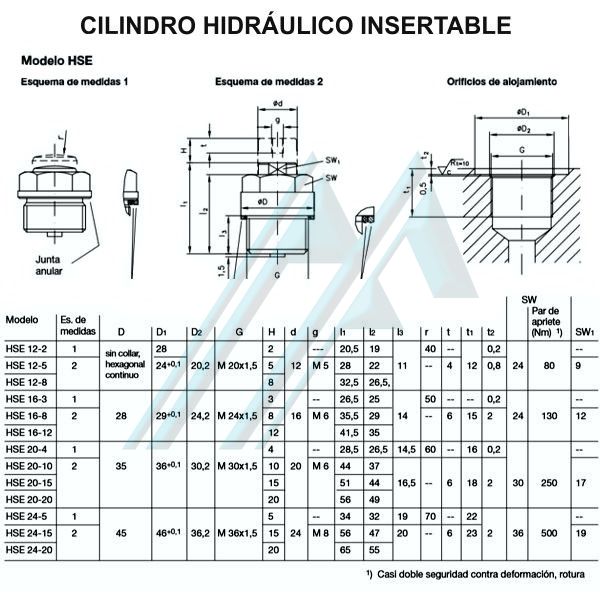

МОДЕЛЬ

ПОРШЕНЬ

Ø d

мм

Карьера

час

мм

Герметизация

оболочки

Давление возврата пружины (бар)

 Фиксация

Масса

вес ок. Кг

Расширенный Отозван

Ввинчивается в основной корпус

HSE122 12


 2 Передовой 6 3 0,05
HSE125 5

Кольцо уплотнение

20x24x1,5

DIN 7603-Cu

 6.5 3 0,06
HSE128 8 5 2 0,08
HSE163
16

 3 Передовой 5.5 3 0,08
HSE168 8

Кольцо уплотнение

24x29x2

DIN 7603-Cu

 7 3.5 0,09
HSE1612 12 6.5 3.5 0,12
HSE204 20 4 Передовой 6 3.5 0,14
HSE2010 10

Кольцо уплотнение

30x36x2

DIN 7603-Cu		 7 3 0,2
HSE2015 пятнадцать5,7 2,5 0,25
HSE2020 20 6.5 2,5 0,3
HSE245 24 5

Уплотнительное кольцо

37x2,5xNBR

90Ш и кольцо

поддержка

стали

 6 4.5 0,25
HSE2415 пятнадцать 7 3.5 0,4
HSE2420 20 6 4 0,5

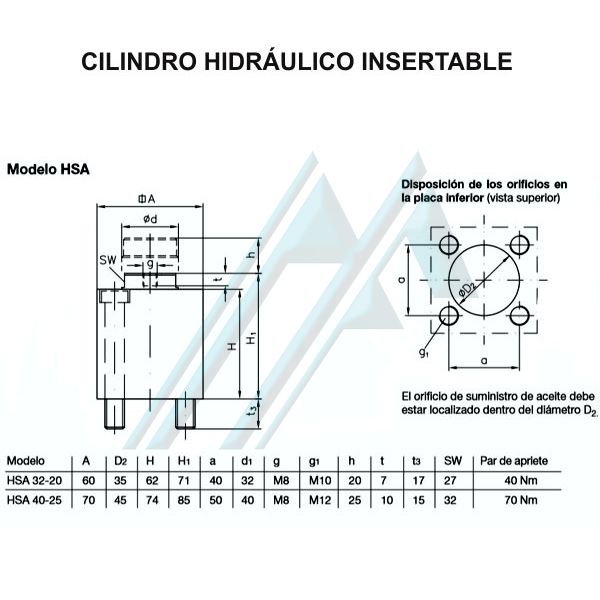

HSA3220 32 20

Уплотнительное кольцо 34x3

NBR 90 Ш

 5 1

Прикручивается к основному корпусу

 1.6
HSA4025 40 25

Кольцо уплотнительное 44x5

NBR 90 Ш		 4.5 1 2,5

Обозначение: Цилиндр одностороннего действия с пружинным возвратом.

Монтажное положение: нечеткое.

Обработка поверхности: Не допускается на поршне в осевом направлении и во втянутом состоянии. Если возможно, удерживайте с помощью внешнего упора. Точно так же всегда избегайте боковых сил на поршень.

Гидравлическая жидкость: Гидравлическое масло согласно DIN 51.524, части 1-3; ISO VG от 10 до 68 согласно DIN 51519. Диапазон вязкости: мин. ок. 4; Максимум. примерно 1500 мм 2 / с. Оптимальный сервис: ок. 10 ... 500 мм 2 / с. Также подходит для биоразлагаемых гидравлических жидкостей типа HEPG (полиалкиленгликоль) и HEES (синтетический эфир) при рабочих температурах до прибл. + 70 ° С.

Температура: Окружающая среда: прибл. -40 ... +80 ° С; Масло: -25 ... + 80 ° C, обратите внимание на диапазон вязкости. Допустимая температура пуска до -40 ° C.
