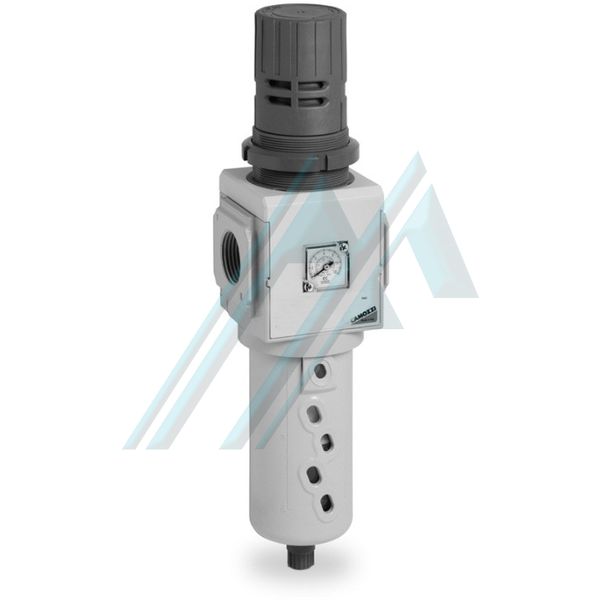

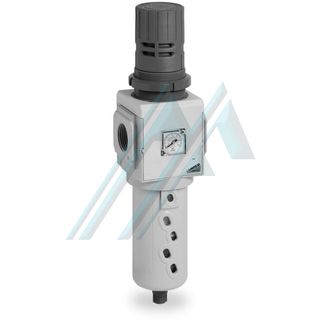

Общие характеристики:
Конструкция: модульная, компактная, с фильтрующим элементом из полиэтилена высокой плотности.
Подключения: MX2: G3 / 8 - G1 / 2 - G3 / 4; MX3: G3 / 4 - G1
Емкость конденсации: MX2: 55 см3; MX3: 85 куб.
Монтаж: вертикальный в линию: настенный (на крепеж); панельное крепление
Рабочая температура: -5 ° C ÷ 50 ° C до 16 бар (с точкой росы ниже 2 ° C при минимальной рабочей температуре); 50 ° C ÷ 60 ° C до 10 бар (с точкой росы ниже 2 ° C при минимальной рабочей температуре)
Пористость фильтрующего элемента: 25 мкм (стандарт); 5 мкм
Слив конденсата: MX2: полуавтоматический ручной (стандарт), автоматический, сброс давления, защищенный, без сброса (с портом G1 / 8); MX3: полуавтоматический ручной (стандартный), автоматический, без загрузки (с портом G1 / 8)
Рабочее давление: 0,3 ÷ 16 бар (с автоматическим сбросом 1,5 ÷ 12)
Жидкость: сжатый воздух
Манометр: версия со встроенным манометром (стандарт); версия с отверстием G1 / 4 для манометра (только MX3); версия с портом G1 / 8 для манометра (только MX2)

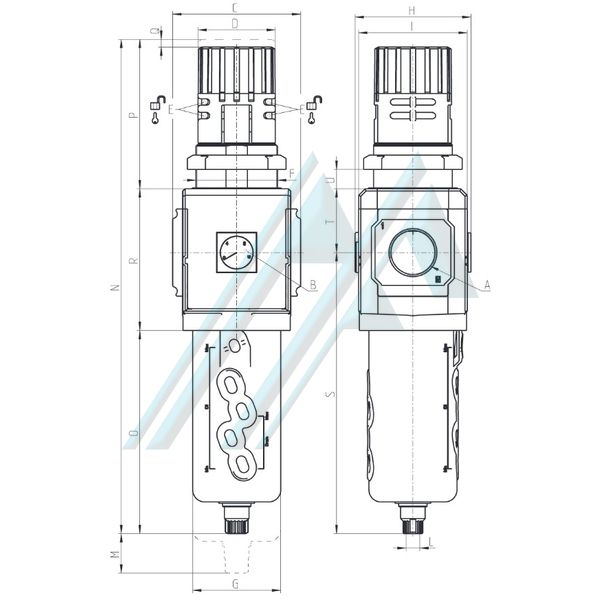

Габаритные размеры:
МОДЕЛЬ | К | B (бар) | C | D | И | F | г | ЧАС | я | L | M | N | ИЛИ ЖЕ | п | Q | р | S | Т | ИЛИ ЖЕ | Кг |
CMX238FR004 | G3 / 8 | 0 ÷ 12 | 70 | Четыре пять | Ø4,7 | M47x1,5 | 55,5 | 74,5 | 68 | G1 / 8 | 66 | 290 | 127 | 78 | 5 | 85 | 174,5 | 37,5 | 0 ÷ 16 | 0,8 |
CMX212FR004 | G1 / 2 | 0 ÷ 12 | 70 | Четыре пять | Ø4,7 | M47x1,5 | 55,5 | 74,5 | 68 | G1 / 8 | 66 | 290 | 127 | 78 | 5 | 85 | 174,5 | 37,5 | 0 ÷ 16 | 0,8 |
CMX234FR004 | G3 / 4 | 0 ÷ 12 | 70 | Четыре пять | Ø4,7 | M47x1,5 | 55,5 | 74,5 | 68 | G1 / 8 | 66 | 290 | 127 | 78 | 5 | 85 | 174,5 | 37,5 | 0 ÷ 16 | 0,8 |
CMX334FR004 | G3 / 4 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 61,5 | 81 год | 76 | G1 / 8 | 75 | 3. 4. 5 | 142 | 104 | 5 | 99 | 196,5 | 44,5 | 0 ÷ 20 | 1.3 |
CMX31FR004 | G1 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 61,5 | 81 год | 76 | G1 / 8 | 75 | 3. 4. 5 | 142 | 104 | 5 | 99 | 196,5 | 44,5 | 0 ÷ 20 | 1.3 |
