适配器外螺纹 JIC 螺纹 1"5/8 至外螺纹 1"7/8 UNF
- 闭合部分 JIC 锥体 37°。 - 使用 O 形圈的 UNF 部件封闭。 - 碳钢材质。 - 重铬酸盐表面处理。
25,88 €
适配器外螺纹 JIC 螺纹 1"5/8 至外螺纹 1"5/8 UNF
- 闭合部分 JIC 锥体 37°。 - 使用 O 形圈的 UNF 部件封闭。 - 碳钢材质。 - 重铬酸盐表面处理。
18,17 €
适配器外螺纹 JIC 螺纹 1"5/8 至外螺纹 1"5/16 UNF
- 闭合部分 JIC 锥体 37°。 - 使用 O 形圈的 UNF 部件封闭。 - 碳钢材质。 - 重铬酸盐表面处理。
23,08 €
适配器外螺纹 JIC 螺纹 1"5/16 至外螺纹 1"5/8 UNF
- 闭合部分 JIC 锥体 37°。 - 使用 O 形圈的 UNF 部件封闭。 - 碳钢材质。 - 重铬酸盐表面处理。
52,17 €
90° 弯头螺母螺纹 M-18X150 连接液压管 Ø 12 外径 DIN 2353
- 90º 弯头螺母,适用于 DIN 2353 标准的液压管。- 螺纹螺母螺帽 M-18X150。- 适用于外径 Ø 12 的液压管。- Light 系列。- 材质为锻钢。- 重铬防锈处理。
7,13 €
90° 弯头螺纹螺母 M-16X150,连接 DIN 2353 标准外直径 10 的液压管
- 90º 弯头螺母,适用于 DIN 2353 标准的液压管。- 螺纹螺母螺帽 M-16X150。- 适用于外径 Ø 10 的液压管。- Light 系列。- 材质为锻钢。- 重铬酸盐防锈处理。
7,67 €
90° 弯头螺纹螺母 M-16X150 连接液压管 Ø 8 外部 DIN 2353
- 90º 弯头螺母,适用于 DIN 2353 标准的液压管。- 螺纹螺母螺帽 M-16X150。- 适用于外径 Ø 8 的液压管。- 重型系列。- 材料为锻钢。- 重铬防锈处理。
5,75 €
90° 弯头螺纹螺母 M-14X150 连接液压管 Ø 8 外部 DIN 2353
- 90º 弯头螺母,适用于 DIN 2353 标准的液压管。- 螺纹螺母螺帽 M-14X150。- 适用于外径 Ø 8 的液压管。- Light 系列。- 材质为锻钢。- 重铬防锈处理。
5,88 €

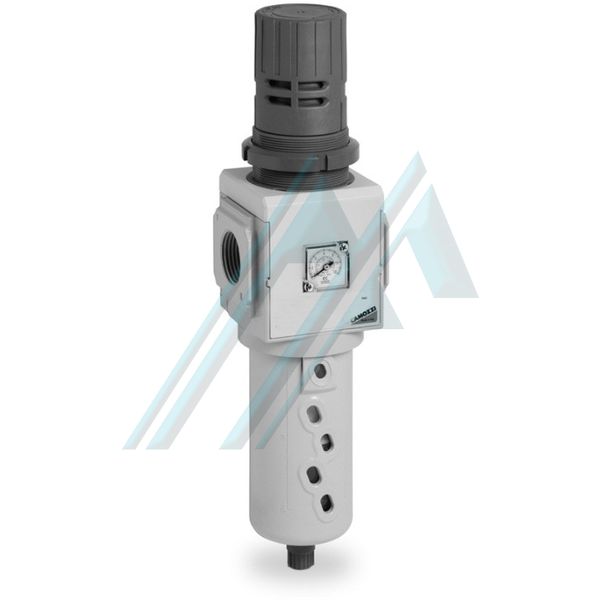

一般特征:
结构:模块化,紧凑型,带HDPE滤芯
连接:MX2:G3 / 8-G1 / 2 / G3 / 4; MX3:G3 / 4-G1
冷凝能力:MX2:55 cc; MX3:85毫升
安装:垂直成一直线:墙壁安装(通过紧固件);面板安装
工作温度:-5°C÷50°C,最高16 bar(最低工作温度下露点低于2°C); 50°C÷60°C最高10 bar(最低工作温度下露点低于2°C)
滤芯孔隙率:25μm(标准); 5微米
冷凝水排放:MX2:半自动手动(标准),自动,降压,受保护,无排放(带G1 / 8端口); MX3:半自动手册(标准),自动,无需下载(带G1 / 8端口)
工作压力:0.3÷16巴(自动排放1.5÷12)
流体:压缩空气
压力表:带有嵌入式压力表的版本(标准);带有用于压力表的G1 / 4端口的版本(仅MX3);带有G1 / 8端口的压力表版本(仅MX2)

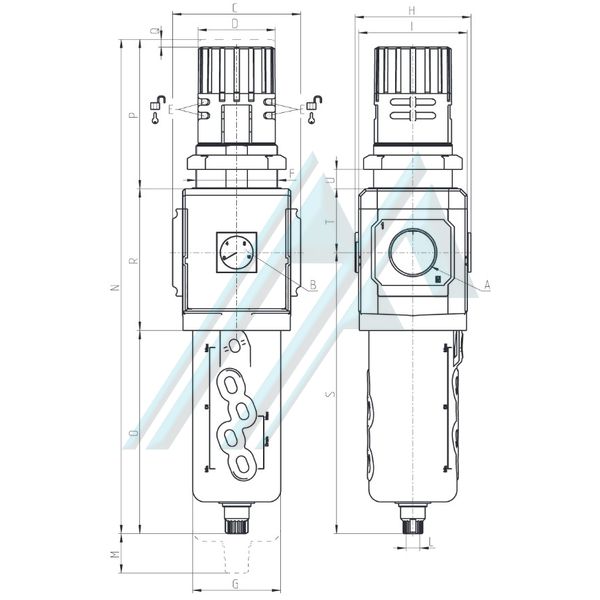

尺寸图
模型 | 至 | B(巴) | C | d | 和 | F | G | H | 一世 | 大号 | 中号 | ñ | 要么 | P | 问 | [R | 小号 | Ť | 要么 | 公斤 |
CMX238FR004 | G3 / 8 | 0÷12 | 70 | 四五 | Ø4.7 | M47x1.5 | 55.5 | 74.5 | 68 | G1 / 8 | 66 | 290 | 127 | 78 | 5 | 85 | 174.5 | 37.5 | 0÷16 | 0.8 |
CMX212FR004 | G1 / 2 | 0÷12 | 70 | 四五 | Ø4.7 | M47x1.5 | 55.5 | 74.5 | 68 | G1 / 8 | 66 | 290 | 127 | 78 | 5 | 85 | 174.5 | 37.5 | 0÷16 | 0.8 |
CMX234FR004 | G3 / 4 | 0÷12 | 70 | 四五 | Ø4.7 | M47x1.5 | 55.5 | 74.5 | 68 | G1 / 8 | 66 | 290 | 127 | 78 | 5 | 85 | 174.5 | 37.5 | 0÷16 | 0.8 |
CMX334FR004 | G3 / 4 | 0÷12 | 89.5 | 54 | Ø4 | M57x1.5 | 61.5 | 81 | 76 | G1 / 8 | 75 | 3. 4. 5 | 142 | 104 | 5 | 99 | 196.5 | 44.5 | 0÷20 | 1.3 |
CMX31FR004 | G1 | 0÷12 | 89.5 | 54 | Ø4 | M57x1.5 | 61.5 | 81 | 76 | G1 / 8 | 75 | 3. 4. 5 | 142 | 104 | 5 | 99 | 196.5 | 44.5 | 0÷20 | 1.3 |
