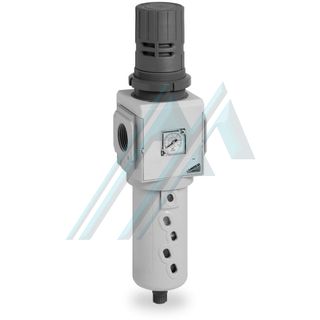

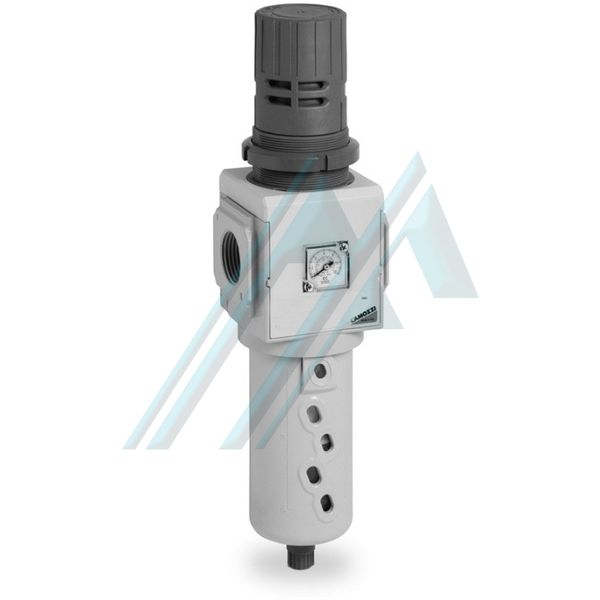

Los filtros-reguladores están formados por filtro y reductor de presión en una unidad. Están por lo tanto compactos y adecuados para funciones de pre filtración.
Disponible con o sin descarga (relieving), están equipados con una válvula de diafragma para regulación directa de presión y con una descarga de condensación integrada, manual o automática. Equipados con un manómetro encajonado.
Disponibilidad: En stock, normalmente enviado en un día laboral
Características generales:
Construcción: modular, compacto con elementro filtrante en HDPE
Conexiones: MX2: G3/8 - G1/2 - G3/4; MX3: G3/4 - G1
Capacidad de condensación: MX2: 55 cc; MX3: 85 cc
Montaje: vertical en línea: montaje a pared (a través de sujetadores); montaje en panel
Temperatura de operación: -5°C ÷ 50°C hasta 16 bar (con punto de rocío por debajo de 2°C al min. Temperatura de trabajo); 50°C ÷ 60°C hasta 10 bar (con punto de rocío por debajo de 2°C al min. Temperatura de trabajo)
Porosidad del elemento filtrante: 25 μm (estándar); 5 μm
Descarga de condensación: MX2: semi-automática manual (estándar), automática, despresurización, protegida, sin descarga (con puerto G1/8); MX3: semi-automática manual (estándar), automática, sin descarga (con puerto G1/8)
Presión de operación: 0,3 ÷ 16 bar (con descarga automática 1,5 ÷ 12)
Fluido: aire comprimido
Manómetro: versión con manómetro encajado (estándar); versión con puerto G1/4 para manómetro (sólo MX3); versión con puerto G1/8 para manómetro (sólo MX2)

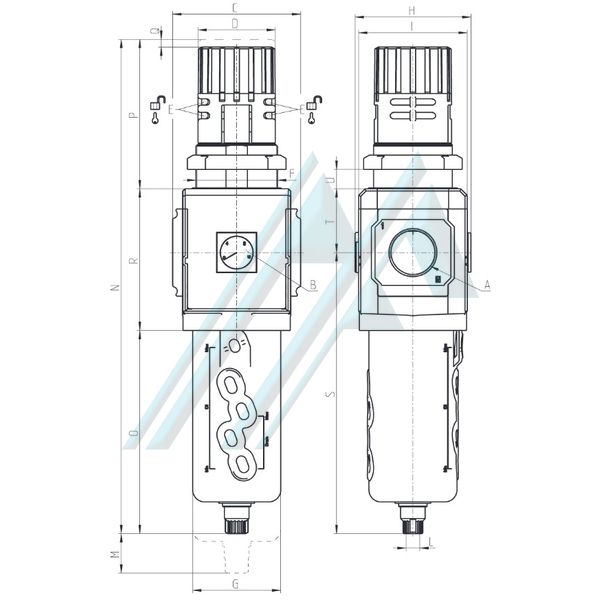

Dimensiones:
|
MODELO |
A | B (bar) | C | D | E | F | G | H | I | L | M | N | O | P | Q | R | S | T | U | Kg |
| CMX238FR004 | G3/8 | 0÷12 | 70 | 45 | Ø4.7 | M47x1,5 | 55,5 | 74,5 | 68 | G1/8 | 66 | 290 | 127 | 78 | 5 | 85 | 174,5 | 37,5 | 0÷16 | 0.8 |
| CMX212FR004 | G1/2 | 0÷12 | 70 | 45 | Ø4.7 | M47x1,5 | 55,5 | 74,5 | 68 | G1/8 | 66 | 290 | 127 | 78 | 5 | 85 | 174,5 | 37,5 | 0÷16 | 0.8 |
| CMX234FR004 | G3/4 | 0÷12 | 70 | 45 | Ø4.7 | M47x1,5 | 55,5 | 74,5 | 68 | G1/8 | 66 | 290 | 127 | 78 | 5 | 85 | 174,5 | 37,5 | 0÷16 | 0.8 |
| CMX334FR004 | G3/4 | 0÷12 | 89,5 | 54 | Ø4 | M57x1,5 | 61,5 | 81 | 76 | G1/8 | 75 | 345 | 142 | 104 | 5 | 99 | 196,5 | 44,5 | 0÷20 | 1.3 |
| CMX31FR004 | G1 | 0÷12 | 89,5 | 54 | Ø4 | M57x1,5 | 61,5 | 81 | 76 | G1/8 | 75 | 345 | 142 | 104 | 5 | 99 | 196,5 | 44,5 | 0÷20 | 1.3 |
