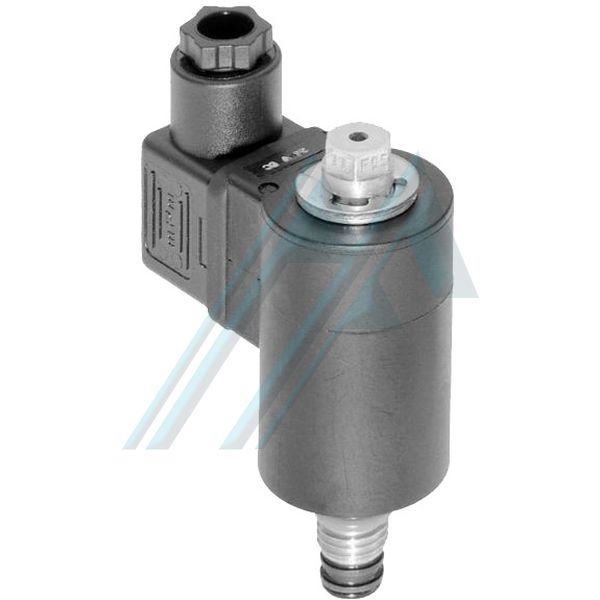

HAWE EM11DG24阀门

这些2/2方向换向锥座阀零泄漏，同时改变了锁定位置。提供以下版本：基本版本'直接驱动，两种规格，最大3 l / min（EM..D ..和EM..DS ..型）。用作用户的先导或液压溢流阀的应用，例如空转循环回路2/2向插装阀，3向流量控制阀或先导压力限制阀。 “先导式，四种尺寸，最高160 bpm。基本流型符号'锁定在原位，通电时打开（非特性）'静止位置打开，通电时阻塞（常闭特性）。开关特性“开/关，用于定义流向（型号EM 11 ... EM 41）以及流向（型号EM 12 ... EM 42）的版本”软切换，带有液压阻尼“液压坡道”的更改（EMP..VG ..和EMP..SG ..型）'比例，节气门支柱（EMP..V ..和EMP..S ..型）电磁阀是一种湿式电枢，也就是说，阀和螺线管的所有运动部件均通过液压油润滑，通过电磁阀将腔体线圈密封到管电枢的外部O形圈，因此，螺线管受到高度保护，不受环境影响，例如腐蚀。在运行过程中自动运行。锥形销直接通过执行器类型直接打开或关闭阀通道。当锥形销打开（NC）或关闭（NO）时，带先导类型的交错活塞的先导管道。在横截面和打开或关闭主阀通道的环形区域的对面产生打开力（从阀座上抬起）或关闭力。电磁阀作用在锥形销（直接驱动阀）或锥形先导销（先导阀）上，用NC阀拉动或用NO阀推动，并始终作用在复位弹簧上。该阀设计为自锁式，意味着可以节省振动。 EMP类型有多个通道横截面，以允许进行自定义的特征更改，请参见2.2.1节中的曲线。这些阀的操作符合建议。例如EV 1 M 2 acc。符合D 7831/1或EV 1 G 1 acc。符合D7838。这些阀应以歧管螺纹孔的形式拧入，可以用常用的钻钢标准（尖端角为118°）加工，该歧管在直径最大时会自动形成台阶的核心是穿孔的。入口到出口的密封是在阀体末端的螺纹的边缘密封面与阀芯位置的芯径肩部的台阶之间的接触区域中进行的。线。提供各种连接块，它们也可以具有附加功能，例如排水阀，调节阀等。

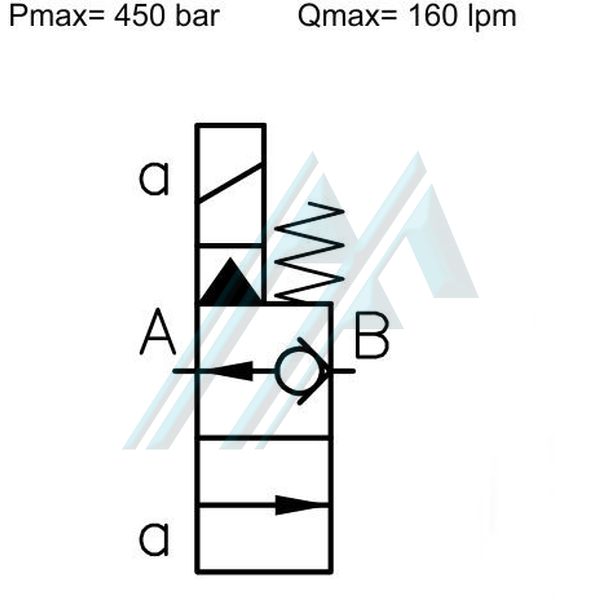

2/2方向电磁致动座阀的名称和设计（锥形座设计）安装在任意位置工作压力pmax = 450 bar; EM..V类型：pmin =彼尔姆市的2 bar。流量取决于类型。液压流体的压力（DIN 51524表1至3）； ISO VG 10至68 acc。适用于（DIN 51519）粘度范围：最小值4;最高1500平方毫米/秒;最佳工作范围：10 ... 300 mm2 / s。在最高+ 70°C的工作温度下，HEPG（聚乙二醇）和HEES（合成器。酯）类型的流体的生物降解压力也是合适的。 HETG（种子油）不合适环境温度：-40 ... + 80°C流体：-25 ... + 80°C，请注意粘度范围！可接受的启动温度低至-40°C（在启动过程中要注意粘度范围！）， 而后续执行期间的操作温度至少要高20 K（开尔文）。可生物降解的流体压力：请注意制造商的信息。关于与密封材料的兼容性，请勿超过+ 70°C。
