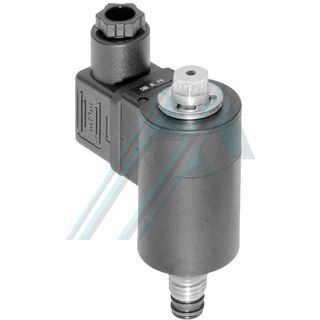

Válvula HAWE EM11DG24

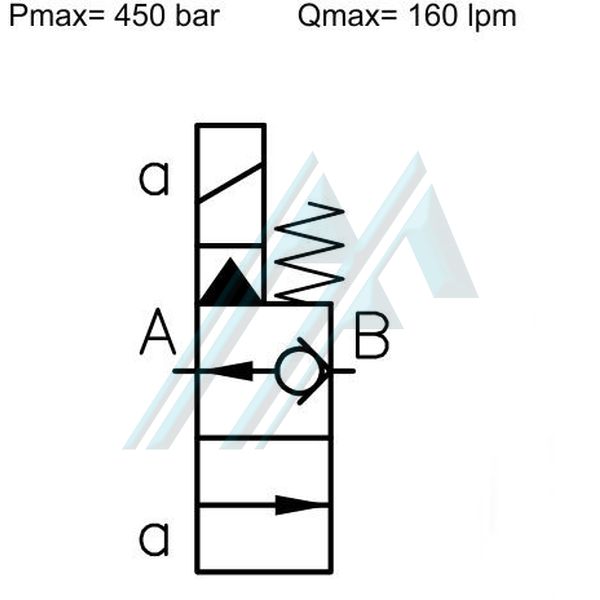

Essas válvulas de assento cônico direcional de 2/2 vias zeram o vazamento enquanto travam a mudança de posição. Estão disponíveis as seguintes versões: Versão básica 'Acionamento direto, dois tamanhos até 3 l / min (tipo EM..D .. e EM..DS ..). A aplicação, como válvulas piloto ou de alívio hidráulico para consumidores, por exemplo, válvulas de cartucho de 2/2 vias de circulação ociosa, válvulas de controle de fluxo de 3 vias ou válvulas limitadoras de pressão piloto. "Piloto, quatro tamanhos até 160 bpm. Símbolo de padrão de fluxo básico 'Bloqueado na posição inicial, abrindo quando energizado (característica NA)' Aberto na posição de repouso, bloqueando quando energizado (característica NC). Características de comutação 'On / Off, a versão com define a direção do fluxo (tipo EM 11 ... EM 41), bem como a direção do fluxo (tipo EM 12 ... EM 42)' Soft-shift, com mudança de amortecimento hidráulico "rampa hidráulica" (tipo EMP .. VG .. e EMP .. SG ..) 'Proporcional, propulsão do acelerador (tipo EMP .. V .. e EMP .. S ..) O solenóide é uma armadura do tipo úmido, ou seja, todas as partes móveis da válvula e do solenóide são lubrificadas por fluido hidráulico, sendo a bobina da cavidade vedada para fora à armadura do tubo por meio do O-rings. Portanto, o solenóide é altamente protegido contra influências ambientais, por exemplo, corrosão. As válvulas são sangradas automaticamente durante a operação. Um pino cônico abre ou fecha diretamente a passagem da válvula diretamente com o tipo de atuador. Enquanto um pino cônico abre (NC) ou fecha (NO) o duto piloto de um pistão escalonado com o tipo piloto. Criação de uma abertura (levantamento da sede da válvula) ou força de fechamento em oposição à seção transversal e zonas anulares que abrem ou fecham a passagem da válvula principal. O solenóide atua no pino cônico (válvulas acionadas diretamente) ou no pino piloto cônico (válvulas piloto), puxando com as válvulas NF ou empurrando com as válvulas NA e atuando sempre contra a mola de retorno. A válvula é projetada para ser autotravante, o que significa economia de vibração. Existem várias seções transversais de passagem disponíveis com o tipo EMP .. para permitir uma mudança característica personalizada, consulte as curvas na seção 2.2.1. O funcionamento dessas válvulas obedece à proposição. amplificador por exemplo, tipo EV 1 M 2 acc. para D 7831/1 ou EV tipo 1 G 1 acc. ao D 7838. Estas válvulas devem ser aparafusadas na forma de furos roscados de um coletor que pode ser usinado com um padrão usual de aço de perfuração (ângulo de ponta 118 °), que forma automaticamente um ressalto quando o diâmetro do núcleo é perfurado. A entrada para a vedação de saída é realizada na área de contato entre a face de vedação da borda da rosca na extremidade do corpo da válvula e o degrau dos ombros do diâmetro do núcleo no local do fio. Vários blocos de conexão disponíveis, que também podem apresentar funções adicionais, por exemplo, válvulas de drenagem, válvulas de regulagem, etc.
A nomenclatura e o design da válvula com sede de atuação por solenóide de 2/2 vias (design com sede em cone) Instalada Posição arbitrária Pressão operacional pmax = 450 bar; tipo EM..V: pmin = 2 bar da cidade de Perm. fluxo Dependendo do tipo. A pressão do fluido hidráulico (DIN 51524 tabelas 1 a 3); ISO VG 10 a 68 seg. para (DIN 51519) Faixa de viscosidade: min. 4; máx. 1500 mm2 / s; faixa de operação ideal: 10 ... 300 mm2 / s. Adequados também são a pressão biodegradável de fluidos do tipo HEPG (Polialquilenoglicol) e HEES (sintetizador. Éster) em temperaturas de operação de até + 70 ° C. HETG (óleo de semente) não é adequado Temperatura ambiente: -40 ... + 80 ° C Fluido: -25 ... + 80 ° C, preste atenção à faixa de viscosidade! Temperatura inicial de até -40 ° C são aceitáveis (preste atenção à faixa de viscosidade durante a inicialização!), enquanto a temperatura da operação durante a execução subsequente é pelo menos 20 K (Kelvin) mais alta. Pressão do fluido biodegradável: preste atenção às informações do fabricante. Com relação à compatibilidade com materiais de vedação, não exceda + 70 ° C.
