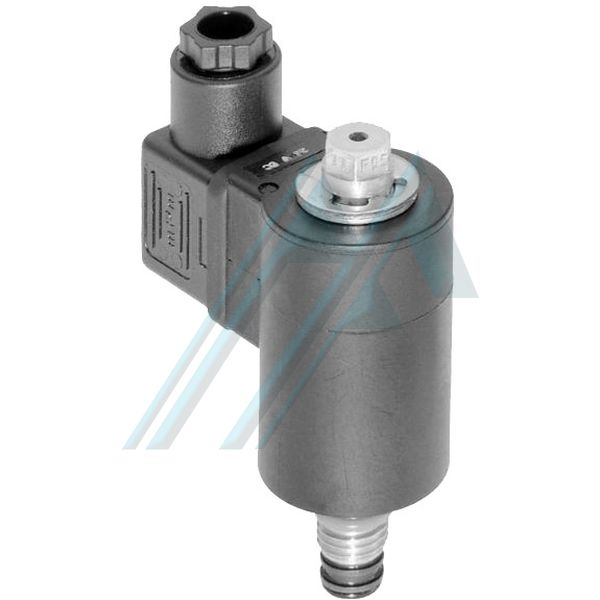

Vanne HAWE EM11DG24

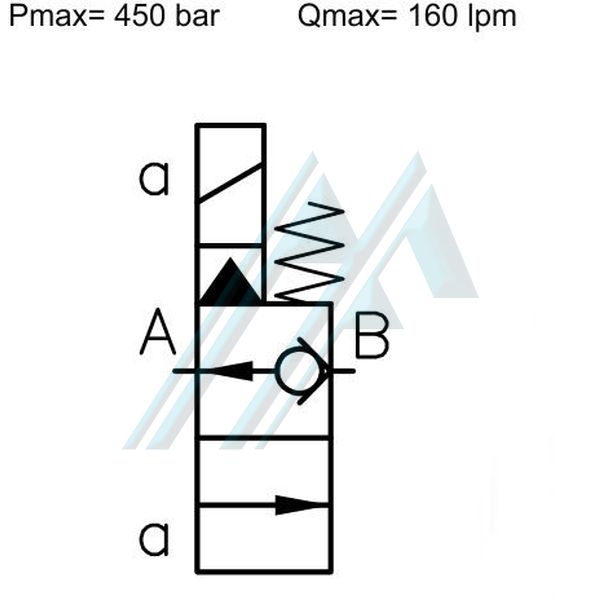

Ces vannes à siège conique directionnel 2/2 voies zéro fuite lors du changement de position de verrouillage. Les versions suivantes sont disponibles: Version de base 'Entraînement direct, deux tailles jusqu'à 3 l / min (type EM..D .. et EM..DS ..). Application, comme soupapes de décharge pilotes ou hydrauliques pour les consommateurs, par exemple les soupapes à cartouche 2/2 voies du circuit de circulation de ralenti, les régulateurs de débit à 3 voies ou les limiteurs de pression pilotes. "Piloté, quatre tailles jusqu'à 160 bpm. Symbole de schéma de débit de base 'Verrouillé en position d'origine, s'ouvrant lorsqu'il est sous tension (caractéristique NO)' Ouvert en position de repos, se bloque lorsqu'il est excité (caractéristique NC). Caractéristiques de commutation 'Marche / Arrêt, la version avec définit le sens d'écoulement (type EM 11 ... EM 41) ainsi que le sens d'écoulement (type EM 12 ... EM 42)' Soft-shift, avec changement de "rampe hydraulique" d'amortissement hydraulique (type EMP .. VG .. et EMP .. SG ..) 'Proportionnel, étai d'accélérateur (type EMP .. V .. et EMP .. S ..) Le solénoïde est une armature de type humide, c'est-à-dire que toutes les pièces mobiles de la vanne et du solénoïde sont lubrifiées par un fluide hydraulique, la bobine de cavité scellée à l'extérieur à l'armature du tube au moyen du Joints toriques. Par conséquent, le solénoïde est hautement protégé contre les influences environnementales, par exemple la corrosion. Les vannes sont purgées automatiquement pendant le fonctionnement. Une broche conique ouvre ou ferme directement le passage de la vanne directement avec le type d'actionneur. Tandis qu'une goupille conique ouvre (NC) ou ferme (NO) le conduit pilote d'un piston décalé de type pilote. Création d'une ouverture (soulèvement du siège de soupape) ou d'une force de fermeture en opposition à la section transversale et aux zones annulaires qui ouvrent ou ferment le passage de soupape principal. Le solénoïde agit sur la broche conique (vannes à actionnement direct) ou sur la tige pilote conique (vannes pilotes), tirant avec les vannes NC ou poussant avec les vannes NO et agissant toujours contre le ressort de rappel. La vanne est conçue pour être autobloquante, ce qui signifie économiser les vibrations. Il existe plusieurs sections de passage disponibles avec le type EMP .. pour permettre un changement de caractéristique personnalisé, voir les courbes au paragraphe 2.2.1. Le fonctionnement de ces vannes tient compte de la proposition. amplificateur par exemple, type EV 1 M 2 selon. à D 7831/1 ou EV type 1 G 1 acc. à D 7838. Ces vannes doivent être vissées dans les trous filetés d'un collecteur qui peuvent être usinés avec un acier de perçage standard habituel (angle de pointe 118 °), qui forme automatiquement un épaulement étagé lorsque le diamètre du noyau est perforé. L'étanchéité entrée-sortie est réalisée dans la zone de contact entre la face d'étanchéité de bord du filetage à l'extrémité du corps de vanne et le pas des épaulements du diamètre du noyau à l'emplacement du fil. Différents blocs de connexion disponibles, qui peuvent également comporter des fonctions supplémentaires, par exemple des vannes de vidange, des vannes de régulation, etc.
La nomenclature et la conception de l'électrovanne à siège 2/2 voies (conception à siège conique) Installée Position arbitraire Pression de service pmax = 450 bar; type EM..V: pmin = 2 bar de la ville de Perm. débit Selon le type. La pression du fluide hydraulique (DIN 51524 tableaux 1 à 3); ISO VG 10 à 68 selon. pour (DIN 51519) Plage de viscosité: min. 4; max. 1500 mm2 / s; plage de fonctionnement optimale: 10 ... 300 mm2 / s. Conviennent également la pression biodégradable de fluides du type HEPG (polyalkylenglycol) et HEES (synthétiseur. Ester) à des températures de fonctionnement jusqu'à + 70 ° C. HETG (huile de graines) ne convient pas Températures ambiantes: -40 ... + 80 ° C Fluide: -25 ... + 80 ° C, faites attention à la plage de viscosité! Une température de départ jusqu'à -40 ° C est acceptable (faites attention à la plage de viscosité lors du démarrage!), tandis que la température de l'opération pendant l'exécution suivante est au moins 20 K (Kelvin) plus élevée. Pression du fluide biodégradable: faites attention aux informations du fabricant. En ce qui concerne la compatibilité avec les matériaux d'étanchéité, ne pas dépasser + 70 ° C.
