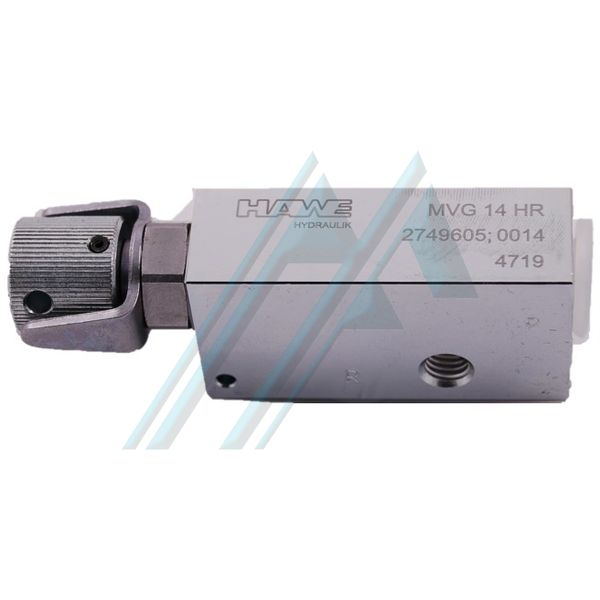

Druckbegrenzungsventil Typ MVG

Druckbegrenzungsventile gehören zur Gruppe der Druckventile. Druckbegrenzungsventile verhindern, dass der maximal zulässige Systemdruck überschritten wird. Sequenzventile ermöglichen die Erzeugung einer konstanten Druckdifferenz zwischen dem Einlass und dem Auslass des Durchflusses.

Typ MV ist ein direkt gesteuertes Ventil, das standardmäßig gedämpft wird. Für spezielle Betriebsverhältnisse sind auch Varianten ohne Dämpfung erhältlich.

Eigenschaften und Vorteile:

■ Betriebsdrücke bis 700 bar.

■ Unterschiedliche Regelungsmöglichkeiten.

■ Mehrere Designs.

Anwendungsbereiche:

■ Hydrauliksysteme im Allgemeinen.

■ Prüfstände.

■ Hydraulikwerkzeuge.

Grundmodell und Größe: MVG 14 H.

Druckbereich (bar): 10 ... 400.

Durchfluss (l / min): 8.

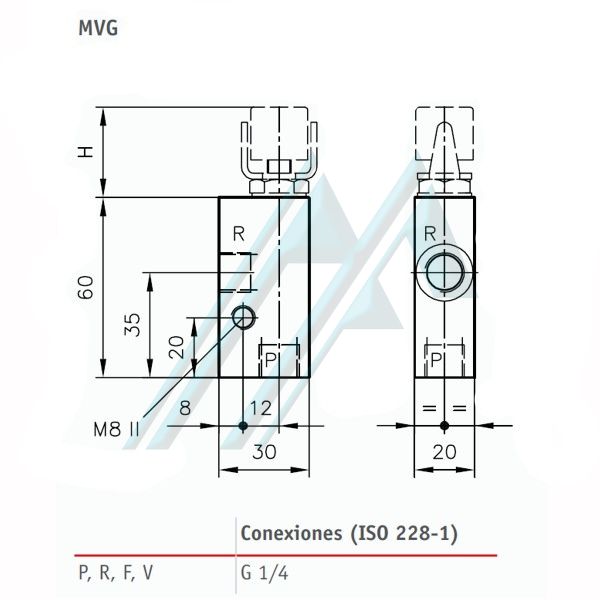

Anschlussart: Ventil für Inline-Anschluss: Anschluss P = G ¼.

Kurzbeschreibung: Ventil für eine Durchflussrichtung (Arbeitsrichtung).

Hinweis

Druckeinstellung

■ Ohne Druckanzeige ist die Werkseinstellung MV .. 14 H 400 bar.

Bezeichnung Druckbegrenzungsventil.

Design Konisches Sitzventil.

Konstruktive Form nach Typ.

Material Stahl; Gasnitriertes Ventilgehäuse, verzinkte Dichtmutter und Anschlussblock, gehärtete und geerdete interne Funktionskomponenten.

Stahlkugeln für Lager.

Stahl; Gasnitriertes Ventilgehäuse, gehärtete, gleichgerichtete funktionale Innenteile.

Undeutliche Einbaulage .

Hydraulikflüssigkeit Hydrauliköl : nach DIN 51524 Teil 1 - 3;

ISO VG 10 bis 68 nach DIN ISO 3448

Viskositätsbereich: min. AC. 4; max. AC. 1500 mm2 / s

Optimaler Service: Ca. 10 ... 500 mm2 / s

Auch für biologisch abbaubare Hydraulikflüssigkeiten wie HEPG (Polyalkylenglykol) geeignet

und HEES (synthetischer Ester) bei Betriebstemperaturen bis ca. + 70 ° C.

Sauberkeitsklasse ISO 4406

21/18/15 ... 19/17/13

Umgebungstemperaturen : ca. -40 ... + 80 ° C, Öl: -25 ... + 80 ° C, achten Sie auf den Viskositätsbereich

Zulässige Starttemperatur bis -40 ° C (Viskosität beachten), wenn die konstante Endtemperatur im nachfolgenden Betrieb mindestens 20 K höher ist.

Biologisch abbaubare Hydraulikflüssigkeiten: Beachten Sie die Angaben des Herstellers. Nicht höher als + 70 ° C, wenn die Verträglichkeit der Dichtungen berücksichtigt wird.

Montage-, Betriebs- und Wartungsanweisungen

Regulatorische Verwendung

Dieses Ventil wurde ausschließlich für den hydraulischen Einsatz (Fluidtechnik) entwickelt.

Das Ventil erfordert strenge technische Sicherheitsstandards und Vorschriften für die Fluidtechnik.

Der Benutzer muss die in dieser Dokumentation enthaltenen Sicherheitsmaßnahmen und Warnungen befolgen.

Die grundlegenden Anforderungen, damit das Produkt ohne Probleme oder Risiken funktioniert:

- Beachten Sie alle in dieser Dokumentation enthaltenen Informationen. Dies gilt insbesondere für alle Sicherheitsmaßnahmen und Warnungen.

- Das Produkt darf nur von qualifizierten Fachleuten montiert und in Betrieb genommen werden.

- Das Produkt darf nur innerhalb der angegebenen technischen Parameter verwendet werden. Die technischen Parameter sind in dieser Dokumentation ausführlich dargestellt.

- - Darüber hinaus muss immer die Gebrauchsanweisung für die gesamte Installation befolgt werden.

Wenn das Produkt nicht mehr sicher verwendet werden kann:

1. Nehmen Sie das Produkt außer Betrieb und identifizieren Sie es ordnungsgemäß.

✓In diesem Fall darf das Produkt nicht mehr weiter verwendet werden.

5.2 Montageanleitung

Das Produkt darf nur in der Gesamtinstallation mit auf dem Markt üblichen standardisierten Verbindungselementen (Gewindeanschlüsse, flexible Rohre, Rohre ...) montiert werden.

Nehmen Sie die Hydraulikeinheit (insbesondere bei Einheiten mit Druckspeichern) vor der Demontage wie vorgeschrieben außer Betrieb.
