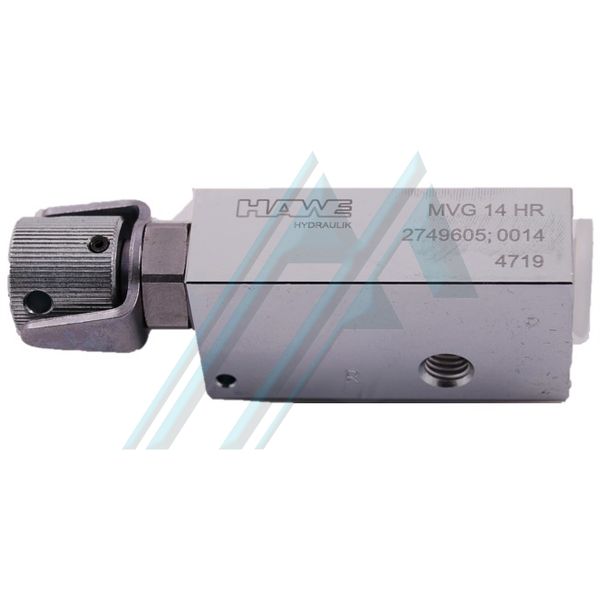

Valvola limitatrice di pressione tipo MVG

Controllato direttamente.

Pressione di esercizio pmax: 700 bar.

Portata Qmax: 8 l / min.

Ulteriori dettagli...

MVG14HR

216,45 €

Le valvole limitatrici di pressione appartengono al gruppo delle valvole di pressione. Le valvole limitatrici di pressione impediscono il superamento della pressione massima consentita del sistema. Le valvole di sequenza consentono di generare una differenza di pressione costante tra l'ingresso e l'uscita del flusso.

Il tipo MV è una valvola a controllo diretto smorzata di serie. Sono disponibili anche varianti senza smorzamento per rapporti operativi speciali.

Proprietà e vantaggi:



■ Pressioni di esercizio fino a 700 bar.

■ Diverse possibilità di regolazione.

■ Più design.

Aree di applicazione:



■ Sistemi idraulici in genere.

■ Banchi prova.

■ Strumenti idraulici.

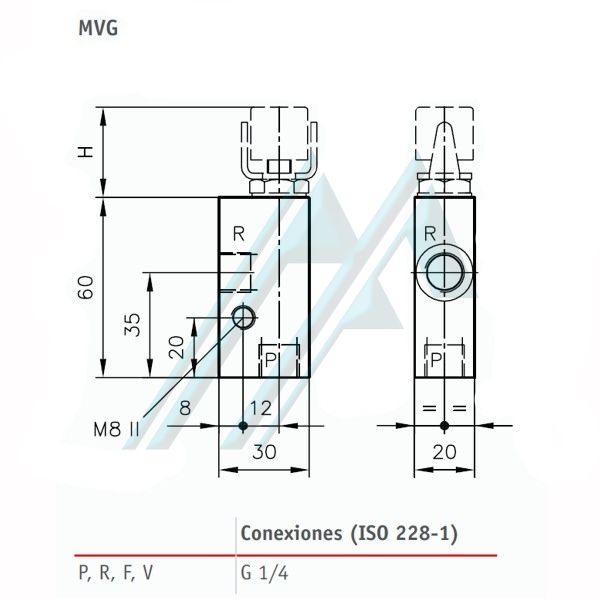

Modello e dimensioni base: MVG 14 H.



Campo di pressione (bar): 10 ... 400.



Portata (l / min): 8.



Tipo di collegamento: Valvola per collegamento in linea: Collegamento P = G ¼.

Breve descrizione: Valvola per una direzione del flusso (direzione di lavoro).

Nota

Regolazione della pressione

■ Senza indicazione della pressione, l'impostazione predefinita di fabbrica è MV .. 14 H 400 bar.

Denominazione Valvola limitatrice di pressione.

Design Valvola a sede conica.

Forma costruttiva secondo il tipo.

Materiale Acciaio; Corpo valvola nitrurato di gas, dado di tenuta zincato e blocco di connessione, componenti funzionali interni temprati e rettificati.

Sfere in acciaio per cuscinetti.

Acciaio; Corpo valvola nitrurato di gas, componenti interni funzionali temprati e rettificati.

Posizione di montaggio indistinta.

Fluido idraulico Olio idraulico : secondo DIN 51524 parte 1 - 3;

ISO VG da 10 a 68 secondo DIN ISO 3448

Intervallo di viscosità: min. CORRENTE ALTERNATA. 4; max. CORRENTE ALTERNATA. 1500 mm2 / s

Servizio ottimale: ca. 10 ... 500 mm2 / s

Adatto anche per fluidi idraulici biodegradabili come HEPG (polialchilenglicole)

e HEES (estere sintetico) a temperature di esercizio fino a ca. + 70 ° C.

Classe di purezza ISO 4406

21/18/15 ... 19/17/13

Temperature ambiente : ca. -40 ... + 80 ° C, Olio: -25 ... + 80 ° C, prestare attenzione al campo di viscosità

Temperatura iniziale consentita fino a -40 ° C (prestare attenzione alle viscosità) quando la temperatura finale costante nel servizio successivo è di almeno 20K superiore.

Fluidi idraulici biodegradabili: osservare i dati del produttore. Non superiore a + 70 ° C se si tiene conto della compatibilità delle guarnizioni.

Istruzioni di montaggio, funzionamento e manutenzione

Uso regolamentare

Questa valvola è stata progettata esclusivamente per uso idraulico (tecnologia dei fluidi).

La valvola richiede rigidi standard di sicurezza tecnica e regolamenti per l'ingegneria dei fluidi.

L'utente deve seguire le misure di sicurezza e le avvertenze contenute in questa documentazione.

I requisiti essenziali affinché il prodotto funzioni senza problemi o rischi:

- Rispettare tutte le informazioni contenute in questa documentazione. Ciò vale soprattutto per tutte le misure di sicurezza e le avvertenze.

- Il prodotto deve essere assemblato e messo in servizio solo da specialisti qualificati.

- Il prodotto deve essere utilizzato solo entro i parametri tecnici specificati. I parametri tecnici sono rappresentati in dettaglio in questa documentazione.

- Inoltre, è necessario seguire sempre le istruzioni per l'uso dell'installazione completa in questione.

Se il prodotto non può più essere utilizzato in sicurezza:

1. Mettere fuori servizio il prodotto e identificarlo correttamente.

✓ In questo caso non è più consentito continuare a utilizzare il prodotto.

5.2 Istruzioni di montaggio



Il prodotto deve essere assemblato nell'installazione completa solo con elementi di connessione standardizzati comuni sul mercato (raccordi filettati, tubi flessibili, tubi ...).

Mettere fuori servizio l'unità idraulica (soprattutto per unità con accumulatori di pressione) come prescritto prima dello smontaggio.
