Adaptador macho JIC rosca 1"5/8 para rosca macho 1"7/8 UNF
- Fechamento da peça JIC cone 37º. - Fechamento da peça UNF através de O-ring. -Material em aço carbono. - Tratamento de superfície dicromato.
25,88 €
Adaptador macho JIC rosca 1"5/8 para rosca macho 1"5/8 UNF
- Fechamento da peça JIC cone 37º. - Fechamento da peça UNF através de O-ring. -Material em aço carbono. - Tratamento de superfície dicromato.
18,17 €
Adaptador macho JIC rosca 1"5/8 para rosca macho 1"5/16 UNF
- Fechamento da peça JIC cone 37º. - Fechamento da peça UNF através de O-ring. -Material em aço carbono. - Tratamento de superfície dicromato.
23,08 €
Adaptador macho JIC rosca 1"5/16 para rosca macho 1"5/8 UNF
- Fechamento da peça JIC cone 37º. - Fechamento da peça UNF através de O-ring. -Material em aço carbono. - Tratamento de superfície dicromato.
52,17 €
Cotovelo de 90° com rosca M-18X150 para tubo hidráulico Ø 12 exterior DIN 2353
- Porca de cotovelo 90º para tubo hidráulico DIN 2353.- Porca de rosca M-18X150.- Para tubo hidráulico Ø 12 exterior.- Série leve.- Material aço forjado.- Tratamento antiferrugem bicromatizado.
7,13 €
Cotovelo de 90° com porca roscada M-16X150 para tubo hidráulico Ø 10 exterior DIN 2353
- Porca de cotovelo de 90º para tubo hidráulico DIN 2353.- Porca de rosca M-16X150.- Para tubo hidráulico Ø 10 exterior.- Série leve.- Material aço forjado.- Tratamento anti-ferrugem bicromatado.
7,67 €
Cotovelo de 90° com porca roscada M-16X150 para tubo hidráulico Ø 8 exterior DIN 2353
- Porca de cotovelo 90º para tubo hidráulico DIN 2353.- Porca de rosca M-16X150.- Para tubo hidráulico Ø 8 exterior.- Série pesada.- Material aço forjado.- Tratamento anti-ferrugem bicromatizado.
5,75 €
Cotovelo de 90° com porca roscada M-14X150 para tubo hidráulico Ø 8 exterior DIN 2353
- Porca de cotovelo 90º para tubo hidráulico DIN 2353.- Porca de rosca M-14X150.- Para tubo hidráulico Ø 8 exterior.- Série leve.- Material aço forjado.- Tratamento anti-ferrugem bicromatizado.
5,88 €
As válvulas de alívio de pressão pertencem ao grupo das válvulas de pressão. As válvulas limitadoras de pressão evitam que a pressão máxima permitida do sistema seja excedida. As válvulas de sequência permitem que uma diferença de pressão constante seja gerada entre a entrada e a saída do fluxo.
O tipo MV é uma válvula controlada diretamente com amortecimento padrão. Variantes sem amortecimento também estão disponíveis para relações operacionais especiais.
Propriedades e vantagens:
■ Pressões de operação de até 700 bar.
■ Diferentes possibilidades de regulação.
■ Vários designs.
Areas de aplicação:
■ Sistemas hidráulicos em geral.
■ Bancadas de teste.
■ Ferramentas hidráulicas.

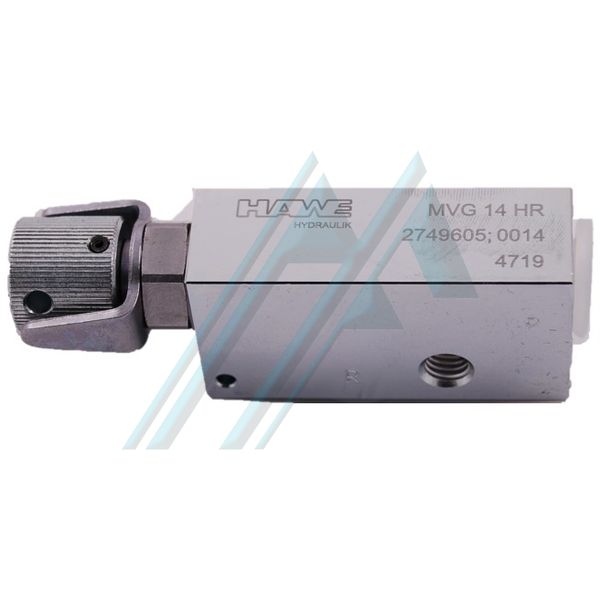

Modelo básico e tamanho: MVG 14 H.
Faixa de pressão (bar): 10 ... 400.
Fluxo (l / min): 8.

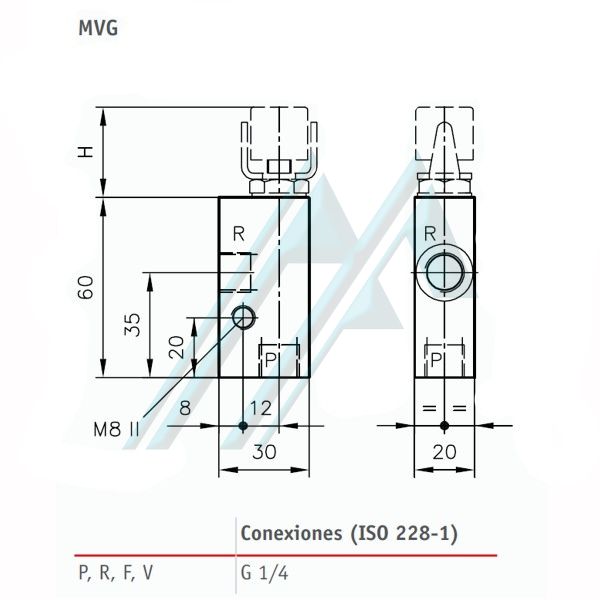

Tipo de conexão: Válvula para conexão em linha: Conexão P = G ¼.
Breve descrição: Válvula para uma direção de fluxo (direção de trabalho).
Nota
Configuração de pressão
■ Sem indicação de pressão, a configuração padrão de fábrica é MV .. 14 H 400 bar.
Designação Válvula limitadora de pressão.
Válvula de assento cônico de projeto .
Forma construtiva de acordo com o tipo.
Aço material ; Corpo da válvula nitretada a gás, porca de plugue galvanizada e bloco de conexão, componentes funcionais internos temperados e aterrados.
Esferas de aço para rolamentos.
Aço; Corpo da válvula nitretado a gás, componentes internos funcionais retificados e temperados.
Posição de montagem indistinta.
Fluido hidráulico Óleo hidráulico : conforme DIN 51524 parte 1 - 3;
ISO VG 10 a 68 de acordo com DIN ISO 3448
Faixa de viscosidade: min. AC 4; máx. AC 1500 mm2 / s
Serviço ideal: ca. 10 ... 500 mm2 / s
Também adequado para fluidos hidráulicos biodegradáveis do tipo HEPG (polialquilenoglicol)
e HEES (éster sintético) em temperaturas operacionais de até aprox. + 70 ° C
Classe de limpeza ISO 4406
21/18/15 ... 19/17/13
Temperatura ambiente : aprox. -40 ... + 80 ° C, Óleo: -25 ... + 80 ° C, preste atenção à faixa de viscosidade
Temperatura inicial permitida até -40 ° C (preste atenção às viscosidades) quando a temperatura final constante no serviço subsequente for pelo menos 20K mais alta.
Fluidos hidráulicos biodegradáveis: Observe os dados do fabricante. Não superior a + 70 ° C se a compatibilidade das vedações for levada em consideração.
Instruções de montagem, operação e manutenção
Uso regulatório
Esta válvula foi projetada exclusivamente para uso hidráulico (tecnologia de fluidos).
A válvula exige normas e regulamentos técnicos rigorosos para a tecnologia de fluidos.
O usuário deve seguir as medidas de segurança e advertências contidas nesta documentação.
Os requisitos essenciais para que o produto funcione sem problemas ou riscos:
- Observe todas as informações contidas nesta documentação. Isso se aplica especialmente a todas as medidas de segurança e avisos.
- O produto só deve ser montado e comissionado por especialistas qualificados.
- O produto deve ser usado apenas dentro dos parâmetros técnicos especificados. Os parâmetros técnicos são representados em detalhes nesta documentação.
- Além disso, as instruções de uso da instalação completa em questão devem ser sempre seguidas.
Se o produto não puder mais ser usado com segurança:
1. Retire o produto de serviço e identifique-o corretamente.
✓Neste caso não é mais permitido continuar usando o produto.
5.2 Instruções de montagem
O produto só deve ser montado na instalação completa com elementos de conexão padronizados e comuns no mercado (conexões roscadas, tubos flexíveis, tubos ...).
Antes da desmontagem, coloque a unidade hidráulica (especialmente no caso de unidades com acumuladores de pressão) de serviço conforme prescrito.
