泄压阀属于压力阀组。限压阀可防止超过最大允许系统压力。顺序阀允许在流量入口和出口之间产生恒定的压力差。
MV型是直接控制的阀,其标准阻尼。不带阻尼的变型也可用于特殊的传动比。
特性和优点:
■最高工作压力为700 bar。
■不同的调节可能性。
■多种设计。
应用领域:
■一般液压系统。
■测试台。
■液压工具。

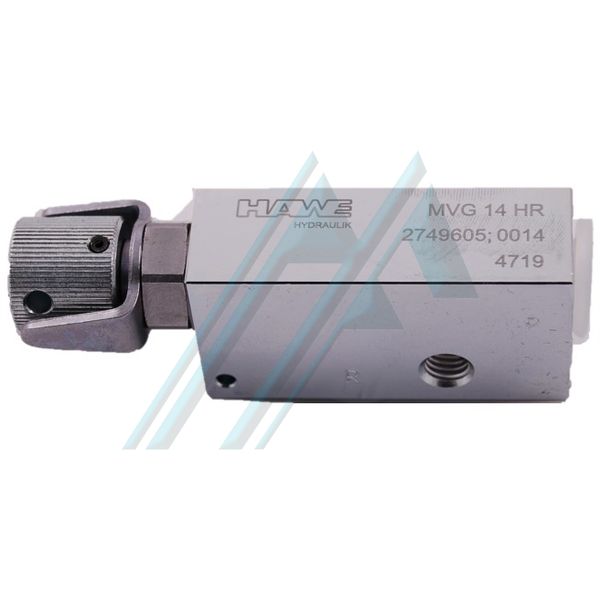

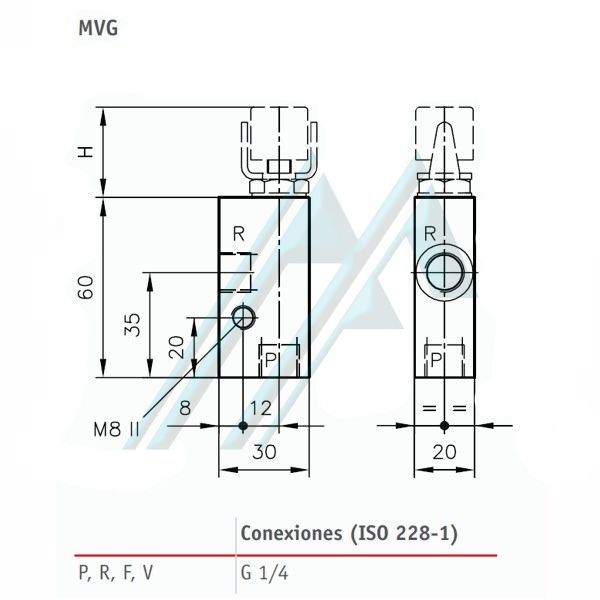

基本型号和尺寸:MVG 14H。
压力范围(巴): 10 ... 400。
流量(l / min):8。
连接类型:直通阀:连接P = G¼。
简短说明:阀用于一种流动方向(工作方向)。
注意
压力设定
■没有压力指示,出厂默认设置为MV .. 14 H 400 bar。
名称限压阀。
设计锥形座阀。
根据类型的构造形式。
材料钢;气体氮化阀壳体,镀锌的堵头螺母和连接块,回火和接地的内部功能组件。
轴承钢球。
钢;气体氮化阀壳体,经过调质的整流功能内部组件。
安装位置不清楚。
液压油液压油:根据DIN 51524第1-3部分;
符合DIN ISO 3448的ISO VG 10至68
粘度范围:最小AC。 4;最高AC。 1500平方毫米/秒
最佳服务: 10 ... 500平方毫米/秒
也适用于可生物降解的液压油,例如HEPG(聚亚烷基二醇)
和HEES(合成酯),在最高约200°C的工作温度下工作。 + 70°C。
清洁度等级ISO 4406
15年21月18日至13年19月17日
环境温度:约-40 ... + 80°C,油:-25 ... + 80°C,注意粘度范围
当后续服务中的恒定最终温度至少高出20K时,允许的起始温度低至-40°C(请注意粘度)。
可生物降解的液压油:请遵守制造商的数据。如果考虑到密封件的兼容性,则不高于+ 70°C。
组装,操作和维护说明
监管用途
该阀专为液压应用(流体技术)而设计。
该阀门要求严格的技术安全标准和流体技术法规。
用户必须遵守本文档中包含的安全措施和警告。
产品正常运行的基本要求:
-请遵守本文档中包含的所有信息。这尤其适用于所有安全措施和警告。
-产品只能由合格的专家进行组装和调试。
-该产品只能在规定的技术参数内使用。本文档中详细介绍了技术参数。
-- 此外,必须始终遵循有关完整安装的使用说明。
如果不能再安全使用该产品:
1.使产品停止服务并正确识别它。
✓在这种情况下,不再允许继续使用产品。
5.2组装说明
该产品只能使用市场上常见的标准化连接元件(螺纹连接,挠性管,管...)进行完整安装。
拆卸之前,请按规定将液压单元(尤其是带有蓄压器的单元)停止使用。
