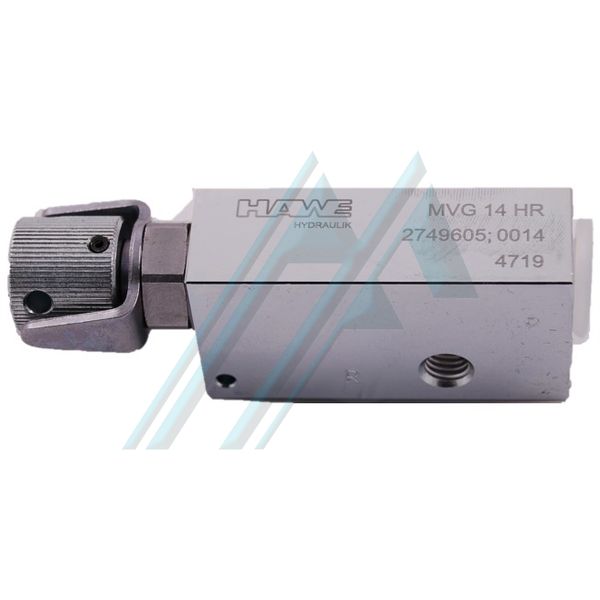

Válvula limitadora de presión tipo MVG

Controlada directamente.

Presión de servicio pmáx: 700 bar.

Caudal Qmáx: 8 l/min.

Más detalles...

MVG14HR

216,45 € + IVA

Las válvulas limitadoras de presión pertenecen al grupo de las válvulas de presión. Las válvulas limitadoras de presión evitan que se sobrepase la presión máxima permitida del sistema. Las válvulas de secuencia permiten generar una diferencia de presión constante entre la entrada y salida del caudal.

El tipo MV es una válvula controlada directamente que está amortiguada de serie. Para las relaciones operativas especiales se ofrecen también variantes sin amortiguación.



Propiedades y ventajas:



■ Presiones de servicio que alcanzan hasta 700 bar.

■ Distintas posibilidades de regulación.

■ Múltiples diseños.



Ámbitos de aplicación:



■ Sistemas hidráulicos en general.

■ Bancos de ensayo.

■ Herramientas hidráulicas.





Modelo básico y tamaño: MVG 14 H.



Margen de presión (bar): 10 ... 400.



Caudal (l/min): 8.

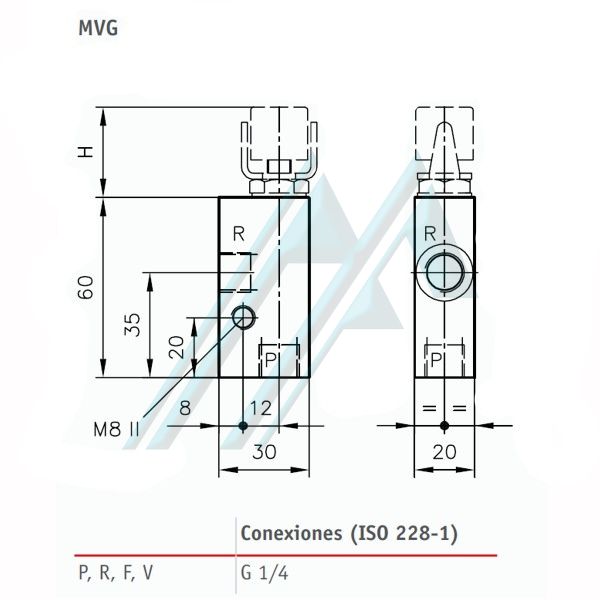

Tipo de conexión: Válvula para conexión en línea: Conexión P = G ¼.



Descripción breve: Válvula para un sentido del flujo (sentido de trabajo).



Nota

Ajuste de presión

■ Sin indicación de presión se produce el ajuste predeterminado de fábrica en MV.. 14 H 400 bar.



Denominación Válvula limitadora de presión.



Diseño Válvula de asiento cónico.



Forma constructiva según tipo.



Material Acero; caja de válvula nitrurada en gas, tuerca obturadora y bloque de conexión galvanizados, componentes funcionales interiores templados y rectificados.

Bolas de acero para rodamientos.

Acero; caja de válvula nitrurada en gas, componentes interiores funcionales templados, rectificados.



Posición de montaje indistinta.



Fluido hidráulico Aceite hidráulico: de acuerdo con DIN 51524 parte 1 - 3;

ISO VG 10 hasta 68 según DIN ISO 3448

Margen de viscosidad: min. ca. 4; máx. ca. 1500 mm2/s

Servicio óptimo: ca. 10 ... 500 mm2/s

También apropiado para fluidos hidráulicos biodegradables del tipo HEPG (polialquilenglicol)

y HEES (éster sintético) a temperaturas de servicio de hasta aprox. +70°C.



Clase de pureza ISO 4406

21/18/15...19/17/13



Temperaturas Ambiente: aprox. -40 ... +80°C, Aceite: -25 ... +80°C, prestar atención al margen de viscosidad

Permitida una temperatura de arranque de hasta -40°C (prestar atención a las viscosidades) cuando la temperatura final constante en el servicio subsiguiente es, como mínimo, superior en 20K.

Fluidos hidráulicos biodegradables: Observar los datos del fabricante. No superior a +70°C si se tiene en cuenta la compatibilidad de las juntas.



Indicaciones de montaje, funcionamiento y mantenimiento

Uso reglamentario

Esta válvula ha sido exclusivamente concebido/a para usos hidráulicos (técnica de fluidos).

La válvula exige unas estrictas normas y prescripciones técnicas en materia de seguridad para la técnica de fluidos.

El usuario debe seguir las medidas de seguridad y advertencias que figuran en esta documentación.



Los requisitos indispensables para que el producto funcione sin problemas ni riesgos:

– Observar toda la información contenida en esta documentación. Esto rige especialmente para todas las medidas de seguridad y advertencias.

– El producto solamente debe ser montado y puesto en marcha por especialistas cualificados.

– El producto solamente se debe utilizar dentro de los parámetros técnicos especificados. Los parámetros técnicos se representan detalladamente en esta documentación.

– Además hay que seguir siempre las instrucciones de uso de la instalación completa en cuestión.

Si el producto ya no se puede utilizar de forma segura:

1. Poner el producto fuera de servicio e identificarlo debidamente.

✓En tal caso ya no se permite seguir utilizando el producto.



5.2 Indicaciones de montaje



El producto solamente se debe montar en la instalación completa con elementos de unión estandarizados que son habituales en el mercado (uniones roscadas, tubos flexibles, tubos...).

Poner la central hidráulica (sobre todo cuando se trata de centrales con acumuladores de presión) fuera de servicio según lo prescrito antes del desmontaje.
