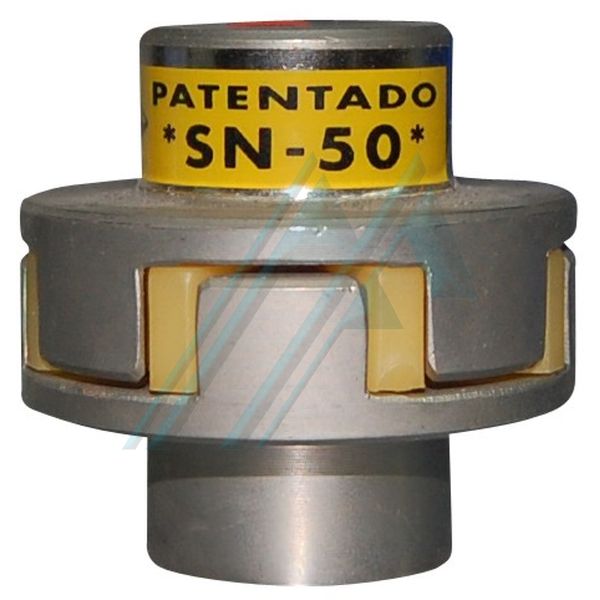

Acoplamento Albert série S tipo SN

Rev.

Max.

PAR

Max.

N
n

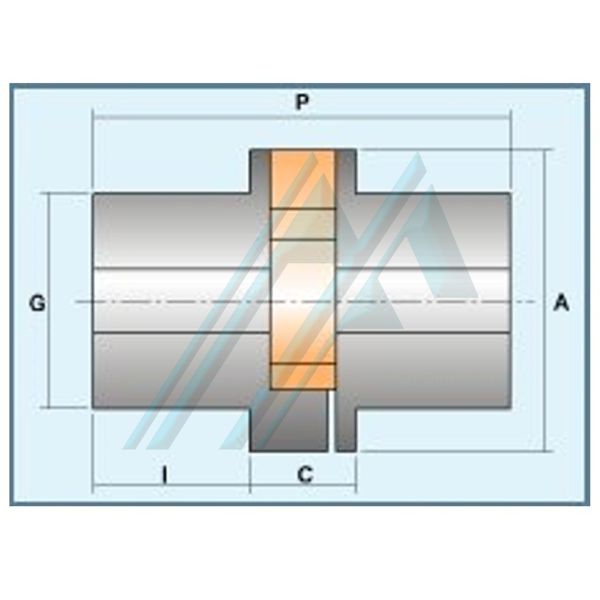

A

P

C

G

I

Tipo de estrela

Ø int. estrela

Eixo

Min.

Eixo

Max.

Peso

M. I.
Kpm²

SN-50

10.000

0,017

1,2

50

48

18

28

15

50x10

20

0

18

0,35

0,000062

SN-120

4.500

0,041

40

120

100

38

70

31

120x20

47

0

48

4,2

0,0063

SN-135

4.000

0,063

65

135

115

43

75

36

135x25

55

0

52

5,8

0,011

SN-150

3.500

0,088

90

150

128

48

80

40

150x28

63

0

55

7,7

0,015

SN-175

3.000

0,130

135

175

148

56

95

46

175x32

67

0

70

12,5

0,041

SN-200/35

2.750

0,189

190

200

169

61

110

54

200x35

71

0

80

19

0,071

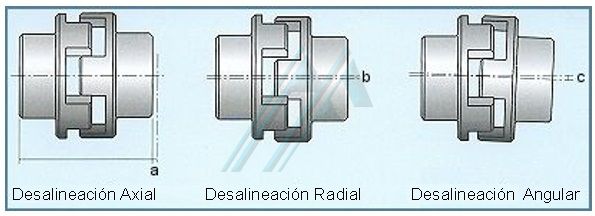

Tipo de ligação

Desalinhamento axial
mm.

Desalinhamento radial
mm.

Desalinhamento angular
graus

50

0,2 a 0,8

0,3

1º 10'

60

0,3 a 1

0,3

1º 10'

75

0,4 a 1,2

0,5

1º 10'

90

0,4 a 1,5

0,5

1º 10'

105

0,5 a 1,6

0,6

1º 10'

120

0,5 a 1,7

0,7

1º 10'

135

0,6 a 2

0,7

1º 10'

150

0,7 a 2,2

0,8

1º 10'

175

0,8 a 2,5

0,8

1º 10'

200

1 a 3

0,8

1º 10'

200/40

1,2 a 3,5

0,8

1º 10'
