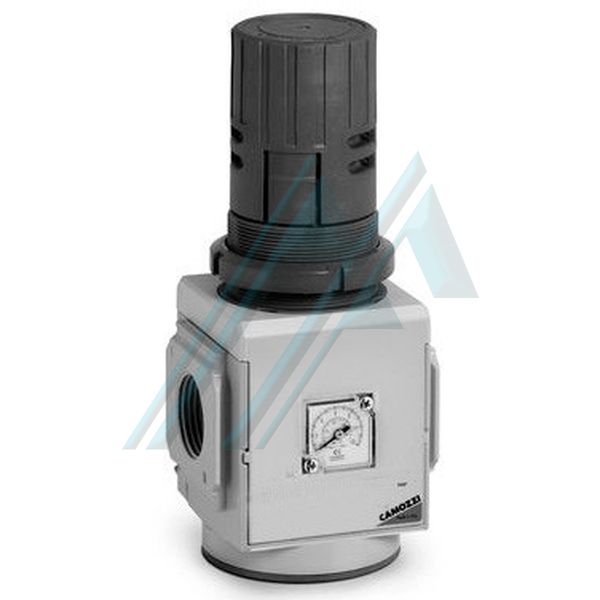

Allgemeine Charakteristiken:
Aufbau: modular, kompakt, Membrantyp
Werkstoffe: Gehäuse: Aluminium, Abdeckung: Polyacetal, Ventilanschlusshalterung: Polyacetal, Reglerknopf: Polyimid, obere Feder: verzinkter Stahl, Membran: NBR, untere Feder: Edelstahl, Dichtungen: NBR
Anschlüsse: MX2: G3 / 8 - G1 / 2 - G3 / 4; MX3: G3 / 4 - G1
Verteilerregler: G1 / 2 (nur MX2)
Montage: vertikal in Linie; Wandmontage (mittels Befestigungselementen); Plattenmontage
Betriebstemperatur: -5 ° C ÷ 50 ° C bis 16 bar (mit Flüssigkeitstaupunkt unter 2 ° C bei min. Arbeitstemperatur), 50 ° C ÷ 60 ° C bis 10 bar (mit Taupunkt von Flüssigkeitsspray unter 2 ° C bei min. Arbeitstemperatur)
Druckeingang: 0 ÷ 16 bar
Druckleistung: 0,5 ÷ 10 bar (Standard); 0 ÷ 4 bar; 0,5 ÷ 7 bar (nur MX2)
Überdruckauspuff (Entlastung): mit Entlastung (Standard); ohne zu entlasten
Flüssigkeit: Druckluft
Manometer: Version mit integriertem Manometer (Standard); Version mit G1 / 4-Anschluss für Manometer (nur MX3); Version mit G1 / 8-Anschluss für Manometer (nur MX2)

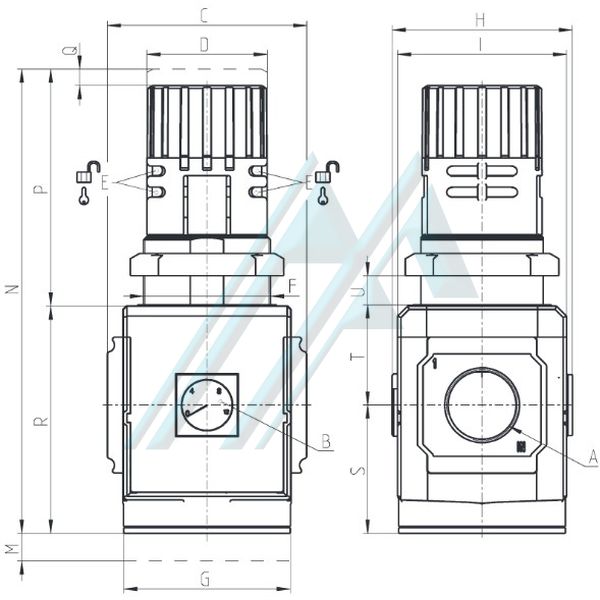

Maße:
MODELL | ZU | B. | C. | D. | UND | F. | G | H. | ich | M. | N. | P. | Q. | R. | S. | T. | ODER | Kg |
CMX238R004 | G3 / 8 | 0 ÷ 12 | 70 | Vier fünf | Ø4 | M47x1,5 | 70 | 74,5 | 68 | Vier fünf | 166 | 78 | 5 | 88 | 50.5 | 37.5 | 0 ÷ 13 | 0,6 |
CMX212R004 | G1 / 2 | 0 ÷ 12 | 70 | Vier fünf | Ø4 | M47x1,5 | 70 | 74,5 | 68 | Vier fünf | 166 | 78 | 5 | 88 | 50.5 | 37.5 | 0 ÷ 13 | 0,6 |
CMX234R004 | G3 / 4 | 0 ÷ 12 | 70 | Vier fünf | Ø4 | M47x1,5 | 70 | 74,5 | 68 | Vier fünf | 166 | 78 | 5 | 88 | 50.5 | 37.5 | 0 ÷ 13 | 0,6 |
CMX334R004 | G3 / 4 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 75 | 81 | 76 | Vier fünf | 206 | 104 | 5 | 102 | 57.5 | 44.5 | 0 ÷ 20 | 1 |
CMX31R004 | G1 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 75 | 81 | 76 | Vier fünf | 206 | 104 | 5 | 102 | 57.5 | 44.5 | 0 ÷ 20 | 1 |
