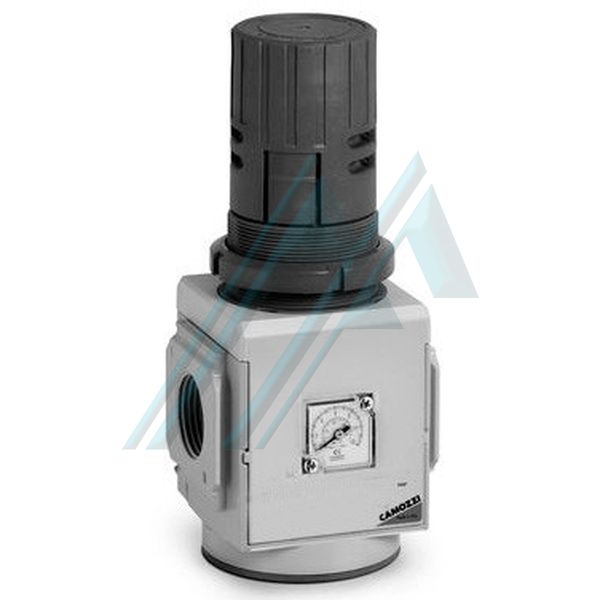

Caratteristiche generali:
Costruzione: modulare, compatta, a membrana
Materiali: corpo: alluminio, coperchio: poliacetale, staffa di collegamento valvola: poliacetale, manopola del regolatore: poliimmide, molla superiore: acciaio zincato, membrana: NBR, molla inferiore: acciaio inossidabile, guarnizioni: NBR
Connessioni: MX2: G3 / 8 - G1 / 2 - G3 / 4; MX3: G3 / 4 - G1
Regolatore del collettore: G1 / 2 (solo MX2)
Montaggio: verticale in linea; montaggio a parete (mediante elementi di fissaggio); montaggio a pannello
Temperatura di esercizio: -5 ° C ÷ 50 ° C fino a 16 bar (con punto di rugiada del fluido inferiore a 2 ° C alla minima temperatura di esercizio), 50 ° C ÷ 60 ° C fino a 10 bar (con punto di rugiada di nebulizzazione di fluido inferiore a 2 ° C alla minima temperatura di esercizio)
Ingresso pressione: 0 ÷ 16 bar
Uscita pressione: 0,5 ÷ 10 bar (standard); 0 ÷ 4 bar; 0,5 ÷ 7 bar (solo MX2)
Scarico sovrapressione (Relieving): con relieving (standard); senza alleviare
Fluido: aria compressa
Manometro: versione con manometro integrato (standard); versione con attacco G1 / 4 per manometro (solo MX3); versione con attacco G1 / 8 per manometro (solo MX2)

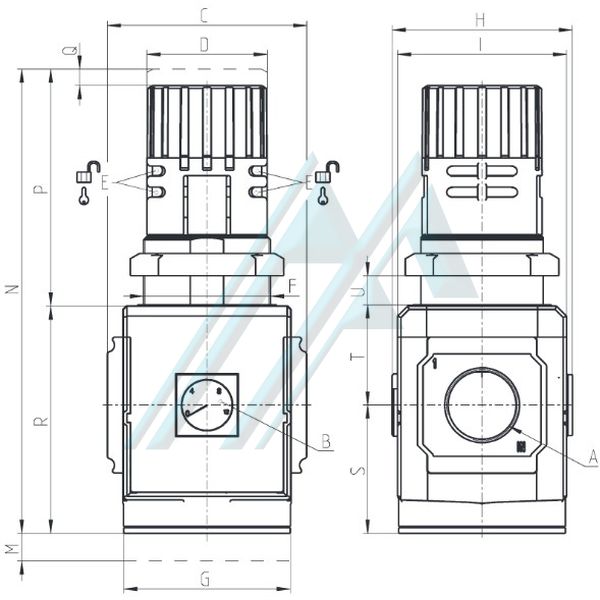

Dimensioni:
MODELLO | PER | B | C | D | E | F | G | H | io | M | N | P | Q | R | S | T | O | Kg |
CMX238R004 | G3 / 8 | 0 ÷ 12 | 70 | Quattro cinque | Ø4 | M47x1,5 | 70 | 74.5 | 68 | Quattro cinque | 166 | 78 | 5 | 88 | 50.5 | 37.5 | 0 ÷ 13 | 0.6 |
CMX212R004 | G1 / 2 | 0 ÷ 12 | 70 | Quattro cinque | Ø4 | M47x1,5 | 70 | 74.5 | 68 | Quattro cinque | 166 | 78 | 5 | 88 | 50.5 | 37.5 | 0 ÷ 13 | 0.6 |
CMX234R004 | G3 / 4 | 0 ÷ 12 | 70 | Quattro cinque | Ø4 | M47x1,5 | 70 | 74.5 | 68 | Quattro cinque | 166 | 78 | 5 | 88 | 50.5 | 37.5 | 0 ÷ 13 | 0.6 |
CMX334R004 | G3 / 4 | 0 ÷ 12 | 89.5 | 54 | Ø4 | M57x1,5 | 75 | 81 | 76 | Quattro cinque | 206 | 104 | 5 | 102 | 57.5 | 44.5 | 0 ÷ 20 | 1 |
CMX31R004 | G1 | 0 ÷ 12 | 89.5 | 54 | Ø4 | M57x1,5 | 75 | 81 | 76 | Quattro cinque | 206 | 104 | 5 | 102 | 57.5 | 44.5 | 0 ÷ 20 | 1 |
