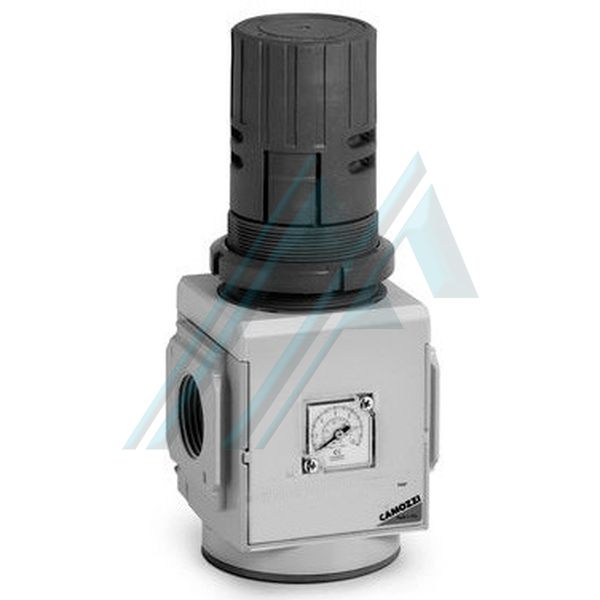

Caractéristiques générales:
Construction: modulaire, compacte, de type diaphragme
Matériaux: corps: aluminium, couvercle: polyacétal, support de raccordement de vanne: polyacétal, bouton de réglage: polyimide, ressort supérieur: acier galvanisé, membrane: NBR, ressort inférieur: acier inoxydable, joints: NBR
Connexions: MX2: G3 / 8 - G1 / 2 - G3 / 4; MX3: G3 / 4 - G1
Régulateur de collecteur: G1 / 2 (MX2 uniquement)
Montage: vertical en ligne; montage mural (au moyen de fixations); montage sur panneau
Température de fonctionnement: -5 ° C ÷ 50 ° C jusqu'à 16 bar (avec point de rosée du fluide inférieur à 2 ° C à la température de pulvérisation de fluide en dessous de 2 ° C à une température de service min.)
Entrée de pression: 0 ÷ 16 bar
Sortie de pression: 0,5 ÷ 10 bar (standard); 0 ÷ 4 bar; 0,5 ÷ 7 bar (MX2 uniquement)
Échappement de surpression (décompression): avec décompression (standard); sans soulager
Fluide: air comprimé
Manomètre: version avec manomètre intégré (standard); version avec orifice G1 / 4 pour manomètre (MX3 uniquement); version avec orifice G1 / 8 pour manomètre (MX2 uniquement)

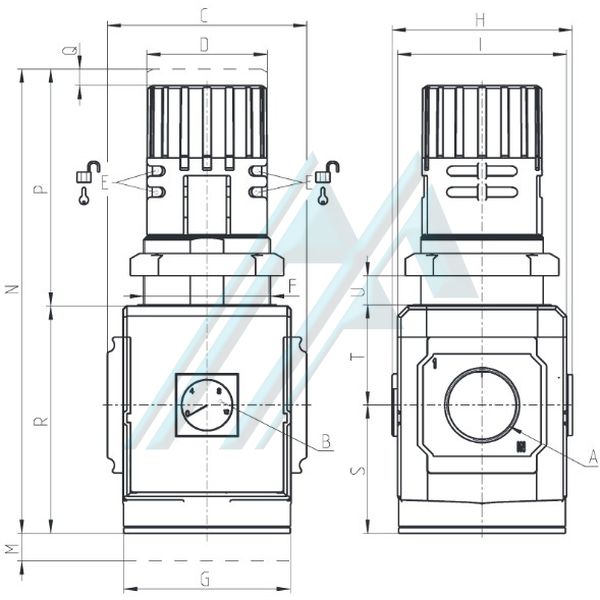

Dimensions:
MODÈLE | À | B | C | ré | ET | F | g | H | je | M | N | P | Q | R | S | T | OU | Kg |
CMX238R004 | G3 / 8 | 0 ÷ 12 | 70 | Quatre cinq | Ø4 | M47x1,5 | 70 | 74,5 | 68 | Quatre cinq | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX212R004 | G1 / 2 | 0 ÷ 12 | 70 | Quatre cinq | Ø4 | M47x1,5 | 70 | 74,5 | 68 | Quatre cinq | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX234R004 | G3 / 4 | 0 ÷ 12 | 70 | Quatre cinq | Ø4 | M47x1,5 | 70 | 74,5 | 68 | Quatre cinq | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX334R004 | G3 / 4 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 75 | 81 | 76 | Quatre cinq | 206 | 104 | 5 | 102 | 57,5 | 44,5 | 0 ÷ 20 | 1 |
CMX31R004 | G1 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 75 | 81 | 76 | Quatre cinq | 206 | 104 | 5 | 102 | 57,5 | 44,5 | 0 ÷ 20 | 1 |
