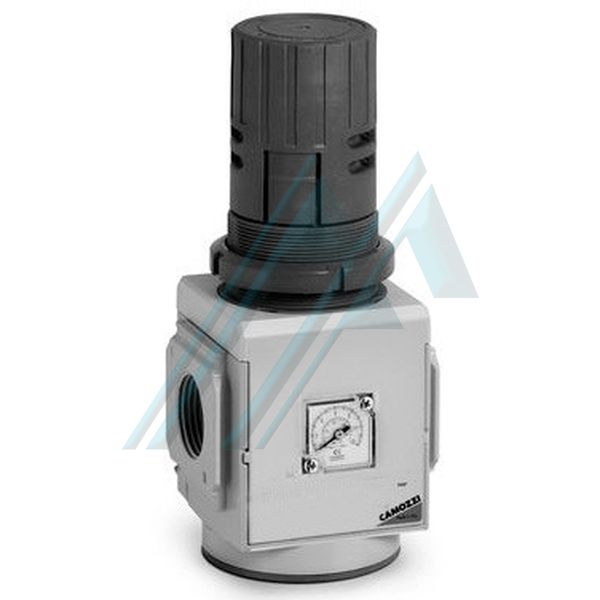

Características generales:
Construcción: modular, compacto, tipo diafragma
Materiales: cuerpo: aluminio, cubierta: poliacetal, soporte conexión de válvula: poliacetal, mando del regulador: polimida, resorte superior: acero galvanizado, diafragma: NBR, resorte inferior: acero inoxidable, juntas: NBR
Conexiones: MX2: G3/8 - G1/2 - G3/4; MX3: G3/4 - G1
Regulador Manifold: G1/2 (sólo MX2)
Montaje: vertical en línea; montaje en pared (por medio de sujetadores); montaje en panel
Temperatura de operación: -5°C ÷ 50°C hasta 16 bar (con punto de rocío de fluido por debajo de 2°C al min. Temperatura de trabajo), 50°C ÷ 60°C hasta 10 bar (con punto de rocío de fluido por debajo de 2°C al min. Temperatura de trabajo)
Entrada de presión: 0 ÷ 16 bar
Salida de presión: 0,5 ÷ 10 bar (estándar); 0 ÷ 4 bar; 0,5 ÷ 7 bar (sólo MX2)
Escape de sobrepresión (Relieving): con relieving (estándar); sin relieving
Fluido: aire comprimido
Manómetro de presión: versión con manómetro integrado (estándar); versión con puerto G1/4 para manómetro (sólo MX3 ); versión con puerto G1/8 para manómetro (sólo MX2 )

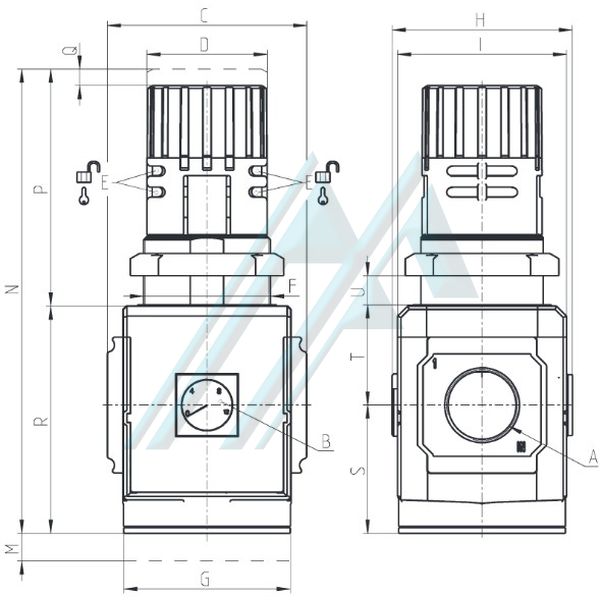

Dimensiones:
MODELO | A | B | C | D | E | F | G | H | I | M | N | P | Q | R | S | T | U | Kg |
CMX238R004 | G3/8 | 0 ÷ 12 | 70 | 45 | Ø4 | M47x1,5 | 70 | 74,5 | 68 | 45 | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX212R004 | G1/2 | 0 ÷ 12 | 70 | 45 | Ø4 | M47x1,5 | 70 | 74,5 | 68 | 45 | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX234R004 | G3/4 | 0 ÷ 12 | 70 | 45 | Ø4 | M47x1,5 | 70 | 74,5 | 68 | 45 | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX334R004 | G3/4 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 75 | 81 | 76 | 45 | 206 | 104 | 5 | 102 | 57,5 | 44,5 | 0 ÷ 20 | 1 |
CMX31R004 | G1 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1,5 | 75 | 81 | 76 | 45 | 206 | 104 | 5 | 102 | 57,5 | 44,5 | 0 ÷ 20 | 1 |
