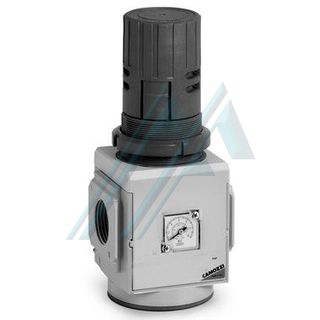

Características gerais:
Construção: modular, compacto, tipo diafragma
Materiais: corpo: alumínio, tampa: poliacetal, suporte de conexão da válvula: poliacetal, botão regulador: poliimida, mola superior: aço galvanizado, diafragma: NBR, mola inferior: aço inoxidável, vedações: NBR
Conexões: MX2: G3 / 8 - G1 / 2 - G3 / 4; MX3: G3 / 4 - G1
Regulador do manifold: G1 / 2 (somente MX2)
Montagem: vertical alinhado; montagem na parede (por meio de fechos); montagem em painel
Temperatura de operação: -5 ° C ÷ 50 ° C até 16 bar (com ponto de orvalho do fluido abaixo de 2 ° C no min. Temperatura de trabalho), 50 ° C ÷ 60 ° C até 10 bar (com ponto de orvalho de spray de fluido abaixo de 2 ° C a temperatura mínima de trabalho)
Entrada de pressão: 0 ÷ 16 bar
Saída de pressão: 0,5 ÷ 10 bar (padrão); 0 ÷ 4 bar; 0,5 ÷ 7 bar (somente MX2)
Exaustão de sobrepressão (alívio): com alívio (padrão); sem aliviar
Fluido: ar comprimido
Manômetro: versão com manômetro integrado (padrão); versão com porta G1 / 4 para manômetro (somente MX3); versão com porta G1 / 8 para manômetro (somente MX2)

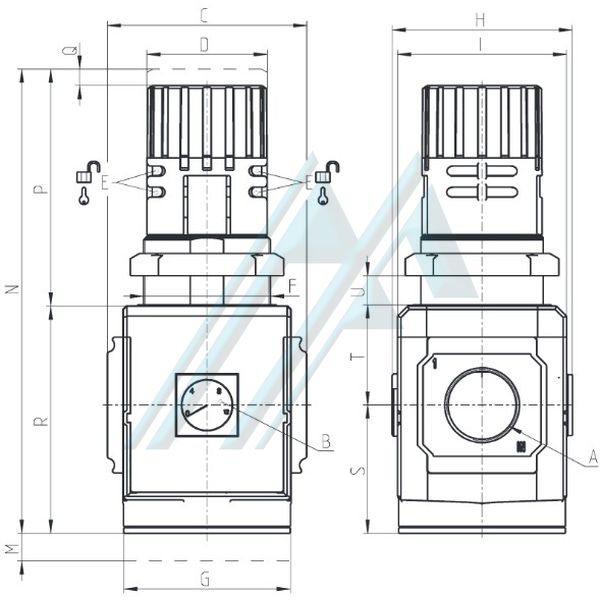

Dimensões:
MODELO | PARA | B | C | D | E | F | G | H | Eu | M | N | P | Q | R | S | T | OU | Kg |
CMX238R004 | G3 / 8 | 0 ÷ 12 | 70 | Quatro cinco | Ø4 | M47x1.5 | 70 | 74,5 | 68 | Quatro cinco | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX212R004 | G1 / 2 | 0 ÷ 12 | 70 | Quatro cinco | Ø4 | M47x1.5 | 70 | 74,5 | 68 | Quatro cinco | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX234R004 | G3 / 4 | 0 ÷ 12 | 70 | Quatro cinco | Ø4 | M47x1.5 | 70 | 74,5 | 68 | Quatro cinco | 166 | 78 | 5 | 88 | 50,5 | 37,5 | 0 ÷ 13 | 0,6 |
CMX334R004 | G3 / 4 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1.5 | 75 | 81 | 76 | Quatro cinco | 206 | 104 | 5 | 102 | 57,5 | 44,5 | 0 ÷ 20 | 1 |
CMX31R004 | G1 | 0 ÷ 12 | 89,5 | 54 | Ø4 | M57x1.5 | 75 | 81 | 76 | Quatro cinco | 206 | 104 | 5 | 102 | 57,5 | 44,5 | 0 ÷ 20 | 1 |
